Guía de Instalación Rápida del Teclado de 10 Teclas Elo Edge Connect

Este artículo proporciona instrucciones de instalación para el Teclado de 10 Teclas Elo Edge Connect (ELO-KIT-KEYPAD-1523L-1723L) cuando se utiliza con monitores táctiles Elo compatibles.

Pantallas Soportadas

• Monitor Táctil Elo 1523L
• Monitor Táctil Elo 1723L

Contenido del Paquete

• 1 × Teclado de 10 Teclas
• 1 × Cable Edge Connect
• 1 × Soporte para 1523L
• 1 × Soporte para 1723L
• 2 × Tornillos de Cabeza Plana (M4 × 18 mm)
• 2 × Tornillos de Cabeza Pan (M3 × 6 mm)
• 4 × Tornillos de Cabeza Plana (M3 × 7 mm)

Instalación del Teclado

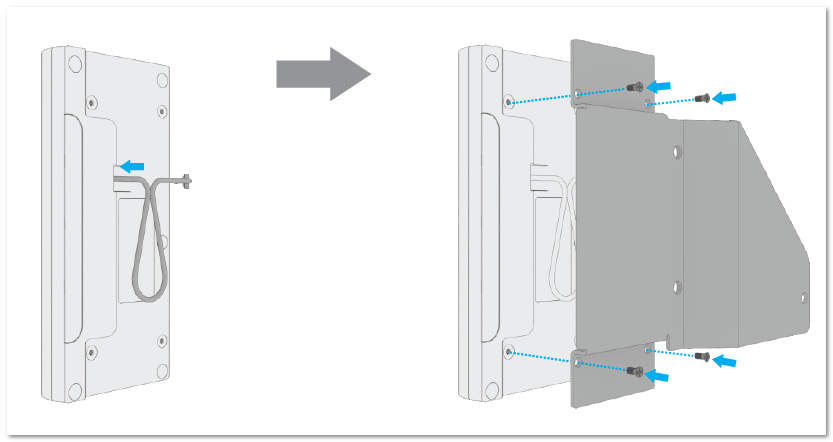

Paso 1: Fijar el Teclado al Soporte

1. Conectar el cable al teclado.
2. Seleccionar el soporte adecuado para el monitor 1523L o 1723L.
3. Instalar el teclado en el soporte.
4. Asegurar el teclado usando cuatro (4) tornillos de cabeza plana M3 × 7 mm del kit.

Imagen: Teclado fijado al soporte con el cable conectado

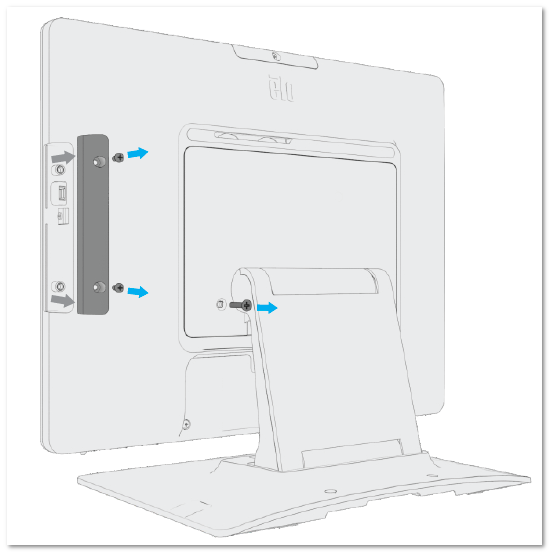

Paso 2: Preparar el Monitor

1. Retirar los dos (2) tornillos de la cubierta periférica.
2. Desprender la cubierta periférica.
3. Retirar el tornillo del soporte del monitor, como se muestra.

Imagen: Retiro de la cubierta periférica y tornillo del soporte

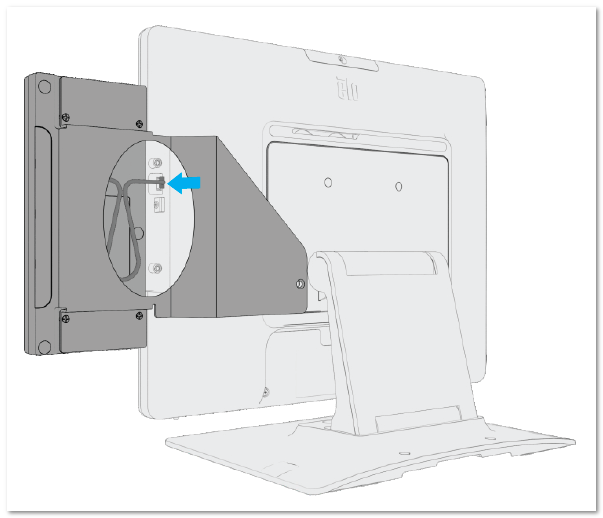

Paso 3: Conectar el Cable al Monitor

1. Conectar el cable del teclado al puerto Edge Connect del monitor.

Imagen: Cable conectado del teclado al monitor

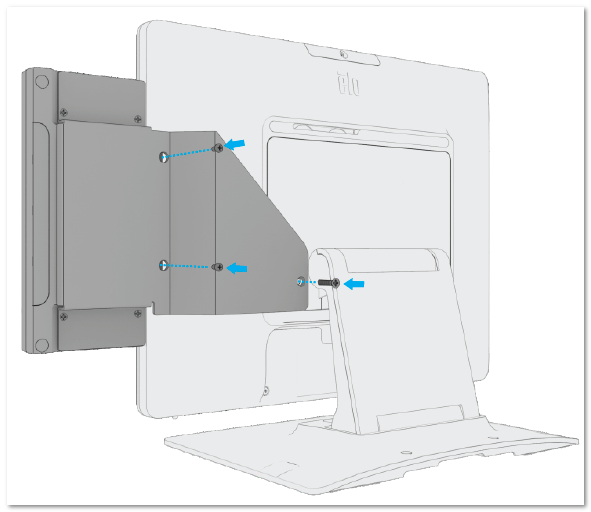

Paso 4: Asegurar el Ensamble del Teclado

1. Instalar el ensamble del teclado y soporte en el monitor.
2. Comenzar a atornillar con dos (2) tornillos de cabeza pan M3 × 6 mm.
3. Instalar dos (2) tornillos de cabeza plana M3 × 18 mm.
4. Ajustar todos los tornillos para completar la instalación.

Imagen: Teclado y soporte asegurados al monitor

Instalación del MSR Edge Connect Opcional (E001002)

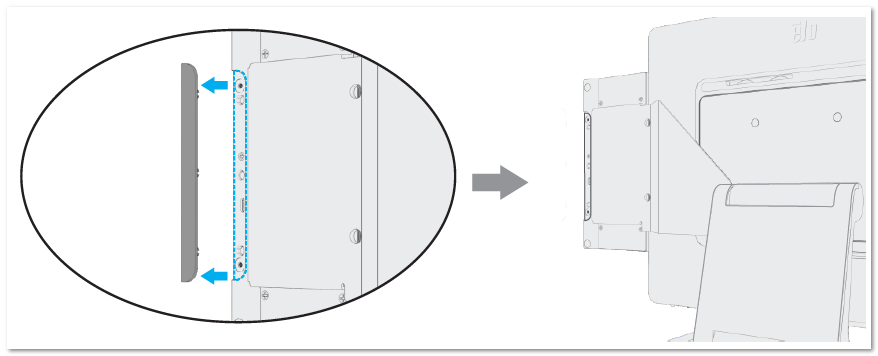

Paso 1: Retirar la Cubierta Lateral

1. Retirar la Cubierta Lateral del teclado para exponer la bahía periférica.

Imagen: Cubierta lateral retirada del teclado

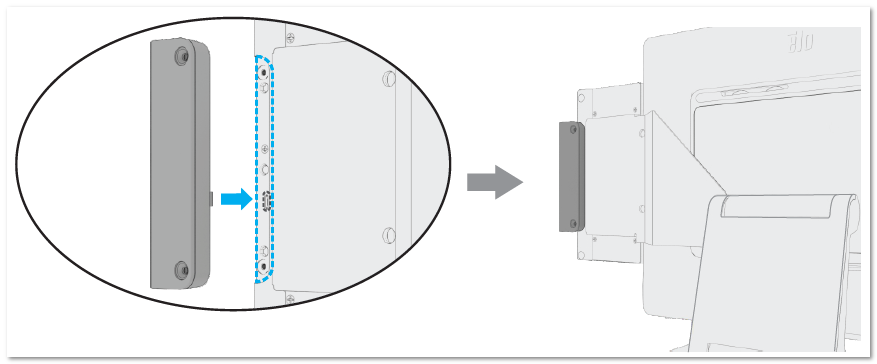

Paso 2: Instalar MSR

1. Presionar suavemente el MSR en la bahía periférica.
2. Asegurarse de que el conector esté completamente acoplado.

Imagen: MSR insertado en la bahía periférica

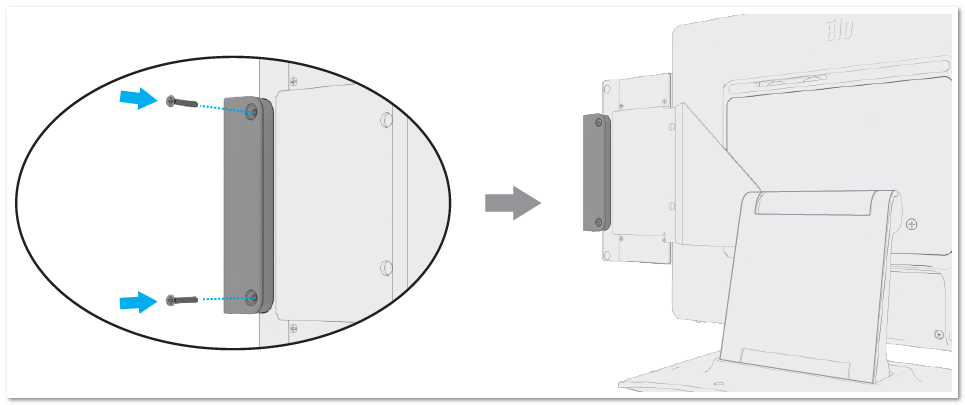

Paso 3: Asegurar el MSR con Tornillos

1. Instalar dos (2) tornillos de cabeza plana M3 × 18 mm.

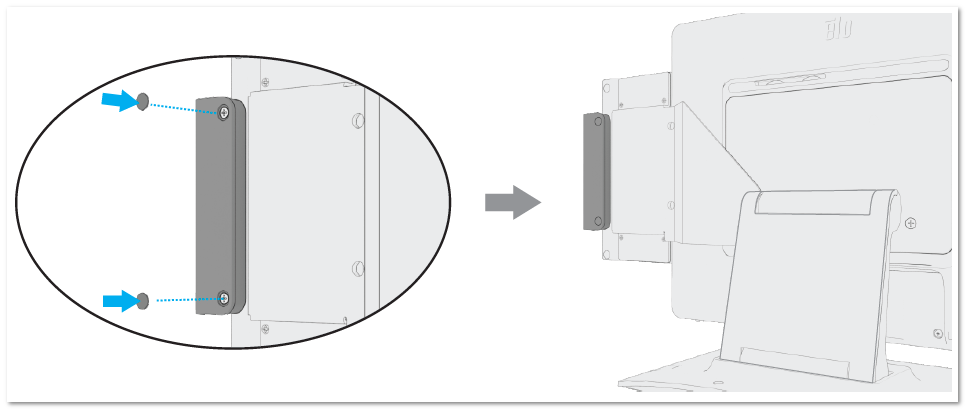

Paso 4: Aplicar Cubiertas de Mylar

1. Retirar la película protectora de las cubiertas de mylar incluidas.
2. Colocar las cubiertas sobre los tornillos expuestos.

Imagen: Cubiertas de mylar aplicadas sobre los tornillos

Notas y Mejores Prácticas

• Se recomienda apagar el sistema antes de la instalación.
• Asegurarse de que todos los tornillos estén completamente apretados antes de su uso.
• No forzar los periféricos Edge Connect en su lugar.

Recursos Adicionales

• https://www.elotouch.com/accessories-elo-edge-connect-10-key-keypad.html
