Cet article explique comment installer, configurer et tester l'écran client Elo 2 x 20 orienté vers l'arrière (VFD) en utilisant le pilote OPOS sur un système Windows 10.
ℹ Aperçu
Ces instructions s'appliquent aux écrans clients Elo orientés vers l'arrière (VFD) avec les numéros de pièce E001003 et E122426. Après l'installation du pilote OPOS, vous configurerez l'écran, vérifierez la communication et testerez le fonctionnement à l'aide de l'utilitaire de démonstration OPOS inclus.
Ces instructions s'appliquent aux écrans clients Elo orientés vers l'arrière (VFD) avec les numéros de pièce E001003 et E122426. Après l'installation du pilote OPOS, vous configurerez l'écran, vérifierez la communication et testerez le fonctionnement à l'aide de l'utilitaire de démonstration OPOS inclus.
Exigences
| Élément | Exigence |
|---|---|
| Écrans pris en charge | E001003 et E122426 |
| Système d'exploitation | Windows 10 |
| Logiciel | Package pilote OPOS v1.7.0.0 |
Télécharger le pilote OPOS
📦 Télécharger le package pilote OPOS v1.7.0.0
https://downloads.elotouch.com/Downloads/Peripherals/E001003-VFD/Windows/OPOS_setup107.zip
Une version PDF de ces instructions d'installation est également jointe à cet article de la base de connaissances.
Installer et configurer le pilote OPOS
- Téléchargez le package pilote OPOS v1.7.0.0 et extrayez le contenu dans un dossier sur votre ordinateur.

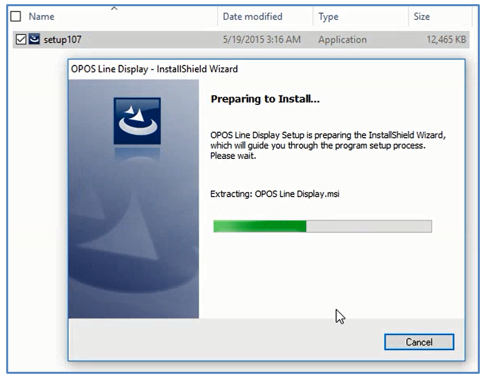

- Exécutez Application setup107.exe.
- Suivez l'assistant d'installation.
- Cliquez sur Suivant.
- Cliquez sur Installer.
- Attendez la fin de l'installation.
- Cliquez sur Terminer.
-

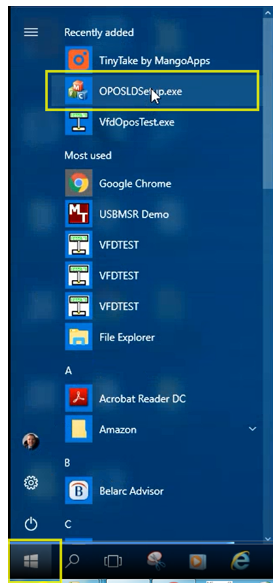

Lancez OPOSLDSetup.exe depuis le menu Démarrer de Windows. Sinon, naviguez vers :
C:\Program Files (x86)\POS\OPOS Line Display
-

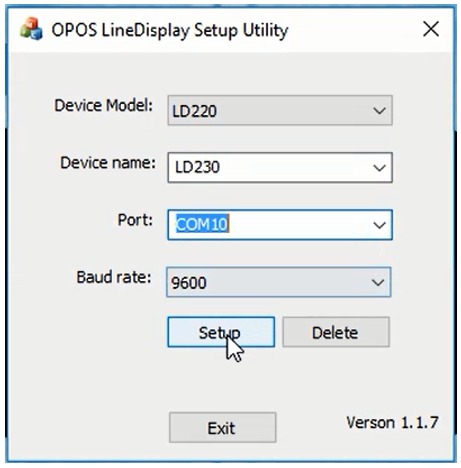

Configurez l'écran en utilisant les paramètres suivants :
Paramètre Valeur Modèle de l'appareil LD220 Nom de l'appareil LD230 Port Sélectionnez le port COM attribué dans le Gestionnaire de périphériques Vitesse de transmission (baud rate) 9600

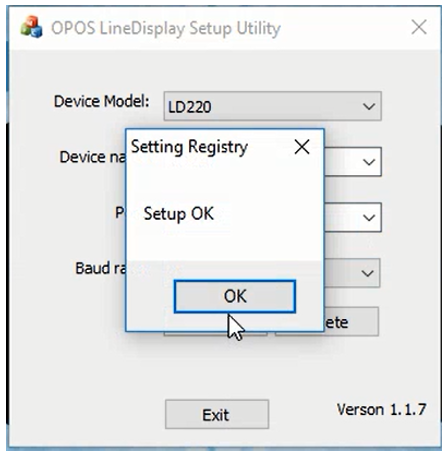

Cliquez sur Configurer. - Lorsque le message Configuration OK apparaît, cliquez sur OK.
-

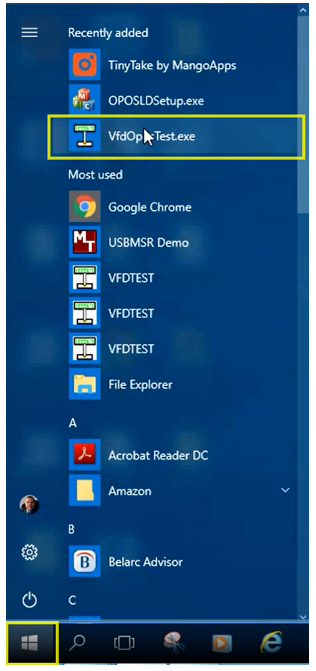

Lancez VfdOposTest.exe. Sinon, naviguez vers :
C:\Program Files (x86)\POS\OPOS Line Display

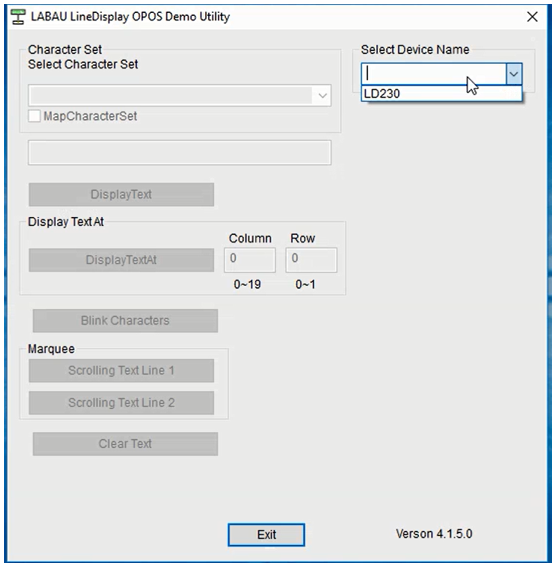

- Sélectionnez LD230 dans la liste Sélectionner le nom de l'appareil.

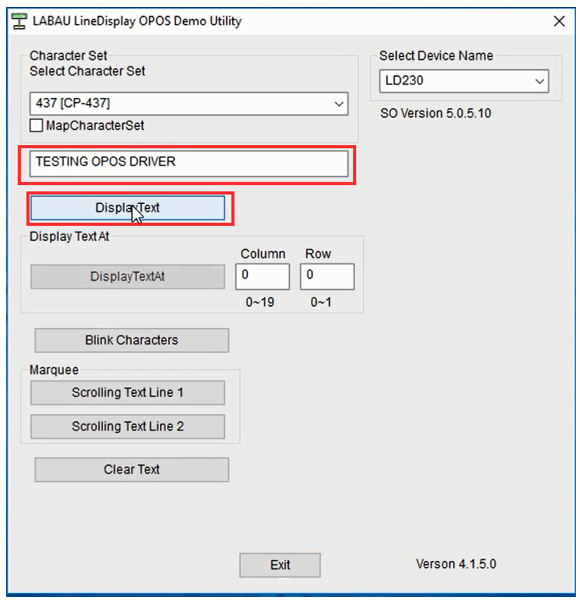

- Saisissez un message dans la zone de texte et cliquez sur Afficher le texte.

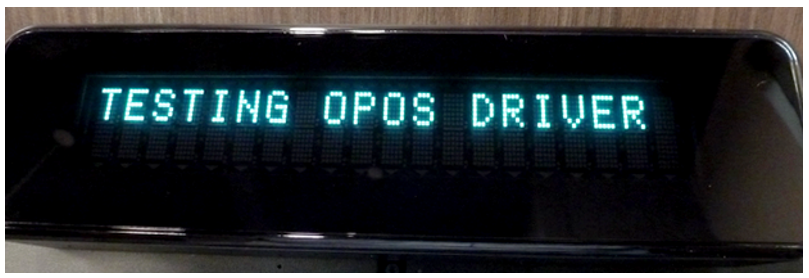

- Vérifiez que le message apparaît sur l'écran VFD.
-

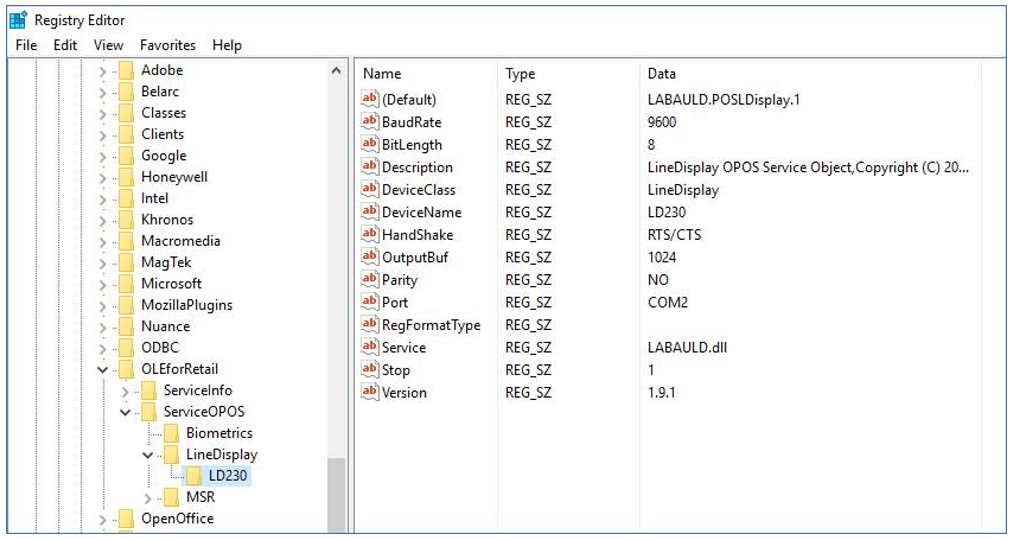

La configuration du registre OPOS peut être consultée à l'emplacement :
HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node\OLEforRetail\ServiceOPOS\LineDisplay\LD230
⚠ Dépannage
- Vérifiez que le port COM correct est sélectionné dans l'utilitaire de configuration OPOS LineDisplay.
- Confirmez que la vitesse de transmission est réglée sur 9600.
- Si le VFD n'affiche pas de texte, vérifiez l'attribution du port COM dans le Gestionnaire de périphériques Windows.
- Redémarrez l'application VFD après toute modification de configuration.
- Si la communication échoue toujours, déconnectez puis reconnectez le VFD et répétez le processus de configuration.
💡 Astuce
Si le VFD n'apparaît pas dans les utilitaires OPOS, vérifiez d'abord l'attribution du port COM dans le Gestionnaire de périphériques Windows. Un port COM incorrect est la cause la plus fréquente des échecs de communication après l'installation du pilote.
Si le VFD n'apparaît pas dans les utilitaires OPOS, vérifiez d'abord l'attribution du port COM dans le Gestionnaire de périphériques Windows. Un port COM incorrect est la cause la plus fréquente des échecs de communication après l'installation du pilote.
