Cet article fournit des instructions pour retirer le support du moniteur tactile Elo 2201L. Cela est généralement nécessaire pour le montage VESA ou la maintenance.

Instructions

1. Posez le Moniteur Vers Le Bas

Placez le moniteur sur une surface propre, plane et douce, l'écran vers le bas pour éviter d'endommager l'appareil.

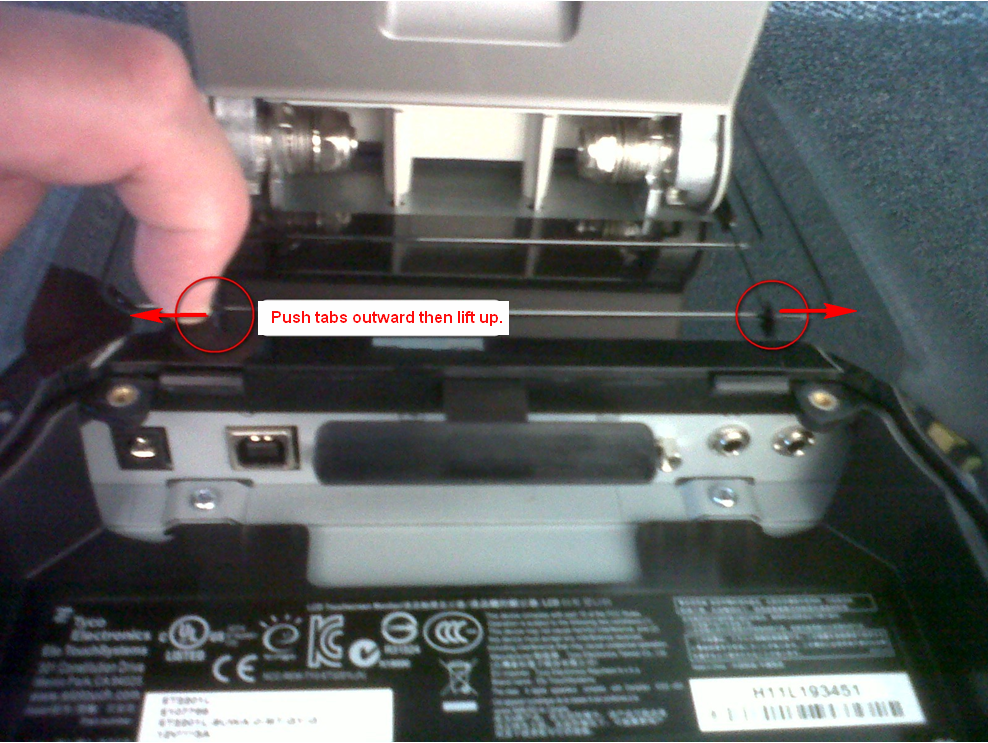

2. Retirez le Cache Plastique Central Arrière

Poussez les deux onglets de retenue vers l'extérieur et soulevez pour retirer le cache plastique central à l'arrière du moniteur.

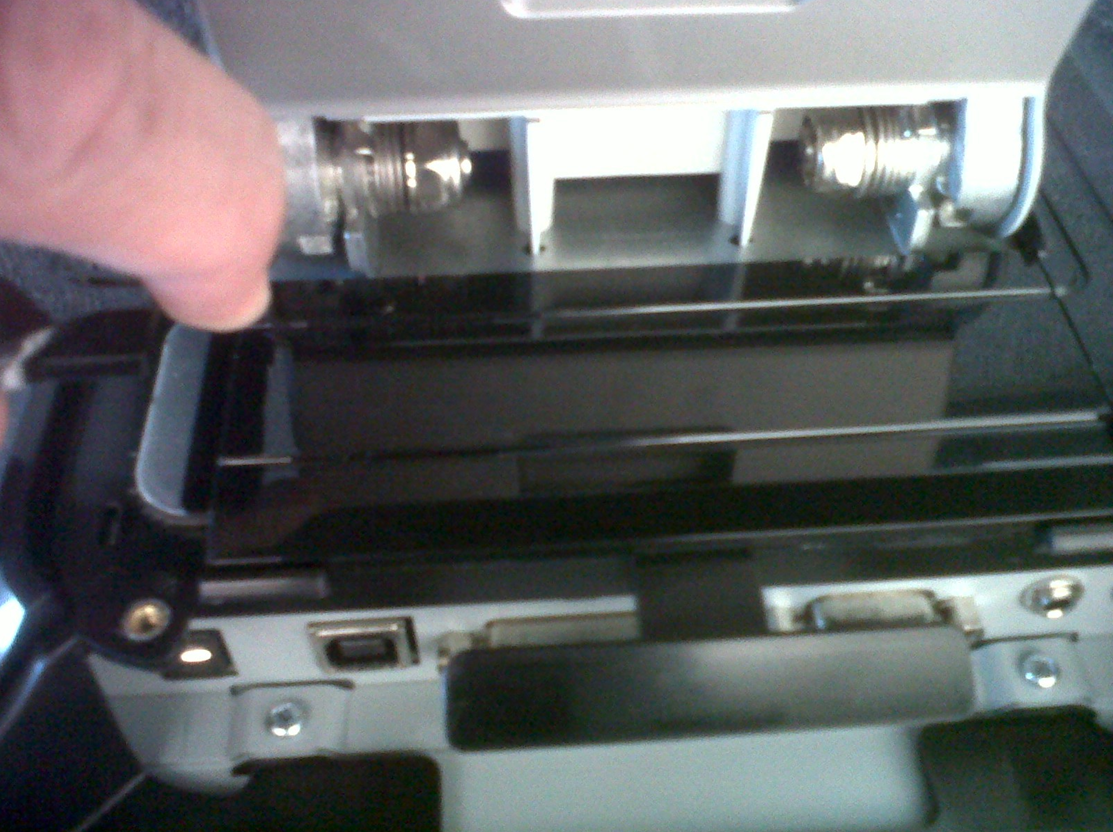

3. Retirez les Caches Plastiques Latéraux

Tirez vers l'extérieur sur les onglets de retenue situés de chaque côté des pièces plastiques, puis tirez vers le haut pour retirer les deux caches.

4. Confirmez que Tous les Caches Plastiques Sont Retirés

Assurez-vous que tous les composants plastiques affichés ci-dessous ont été retirés pour exposer la zone de montage VESA.

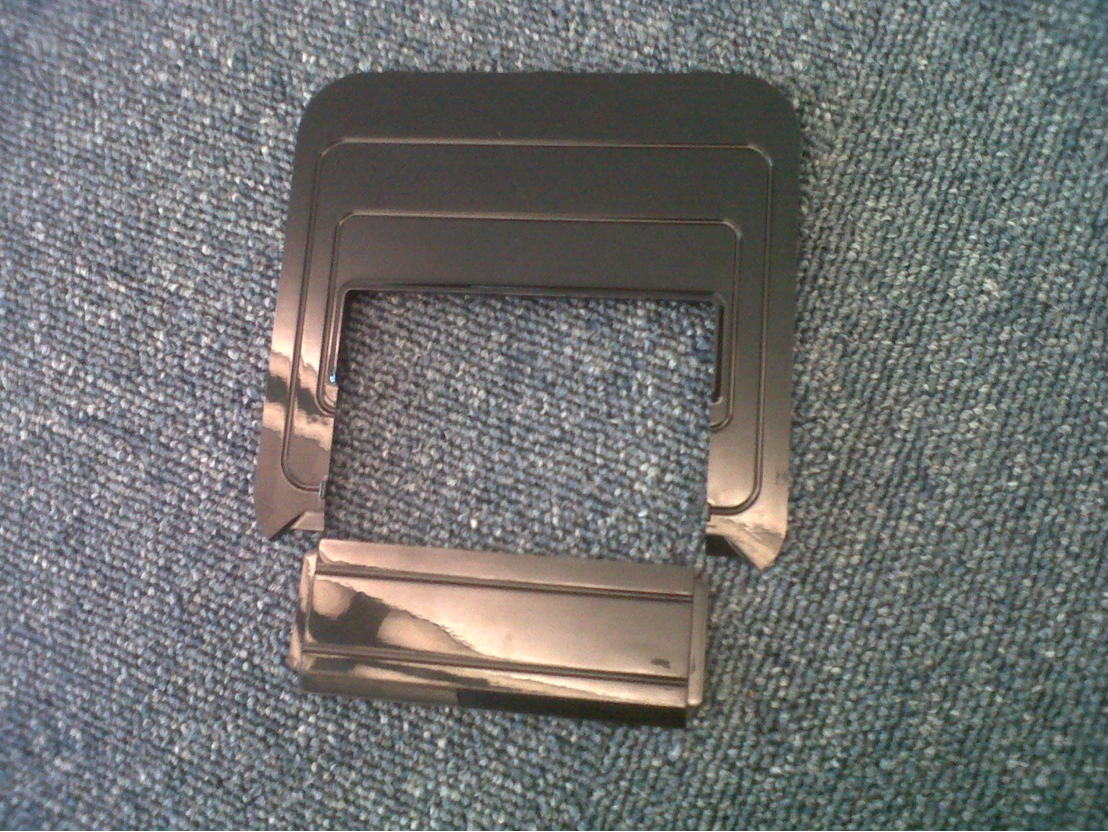

                     Pièces en plastique à retirer avant d'accéder aux vis VESA

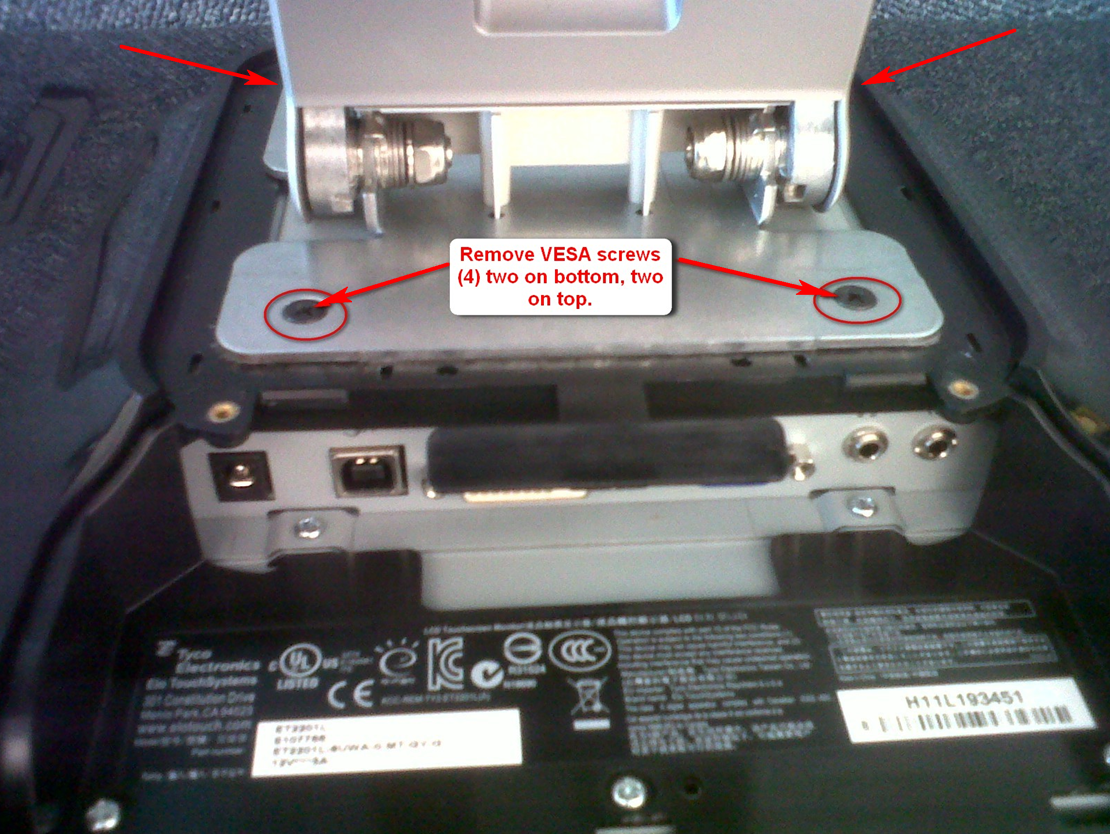

5. Retirez les Vis VESA

Utilisez un tournevis pour retirer les vis VESA maintenant visibles sous les caches plastiques. Ces vis fixent le support au moniteur.

6. Soulevez le Support

Une fois les vis retirées, soulevez le support du dos du moniteur.

Notes Complémentaires

• Conservez toutes les vis et les pièces plastiques pour un futur remontage si nécessaire.

• Ne forcez aucune pièce. Si vous sentez une résistance, vérifiez les onglets ou vis restants.

• Pour la réinstallation, inversez les étapes ci-dessus.
