Cet article fournit les spécifications du contrôleur USB Legacy 3000U

Voir les informations ci-dessous pour les spécifications du contrôleur USB Legacy 3000U

Tension et courant d'alimentation

• +5 Vcc, nominal (+4.35 à +5.25 Vcc)
• 50 mA, typique à +5 Vcc. La dissipation de puissance moyenne est de 0,25 W, typique
• L'alimentation est obtenue à partir de l'alimentation 5V sur le connecteur USB. Aucun adaptateur secteur externe n'est nécessaire.
• L'exigence de bruit total et d'ondulations doit être inférieure à 100mV (p-p) pour des fréquences inférieures à 1MHz, et inférieure à 50mV (p-p) pour des fréquences supérieures à 1MHz.

Interface
• USB haute vitesse
• Compatible plug and play

Modes de fonctionnement
• Protocole AccuTouch SmartSet
• Modes Initial/Stream/Untouch/Activation Z-axis

Résolution tactile
• Environ 4096x4096, résolution 12 bits

Temps de conversion
• Environ 8,6 ms par ensemble de coordonnées

Fiabilité
• MTBF supérieur à 250 000 heures selon MIL-HDBK-217-F2 en utilisant la méthode de calcul de stress des pièces pour un environnement terrestre bienveillant avec une température ambiante de 25°C

Environnement

Température
• Fonctionnement : 0°C à 65°C
• Stockage : -25°C à 85°C

Humidité
• Fonctionnement : 10 % à 90 % HR, sans condensation
• Stockage : 10 % à 90 % HR, sans condensation

Altitude de fonctionnement
• 10 000 pieds maximum

Chocs et vibrations
• Norme ISTA 2A pour les chutes
• Onde sinusoïdale en trois axes, 50Hz à 2kHz, 1G, 2 minutes/Octave avec maintien sur résonance

ESD
• Conformément à EN 6100-4-2 1995 : Niveau 4. Décharge de contact 8kV, décharge dans l'air 15kV pour le connecteur USB et d'écran

Inflammabilité
• Le substrat du circuit imprimé est classé 94V0. Tous les composants en plastique, tels que les connecteurs et les en-têtes, sont également classés 94V0.
• De plus, le circuit est protégé par des rayons Polyswitch Raychem, qui sont des composants reconnus par l'UL.

Caractéristiques physiques

Construction
• Conception à montage en surface à quatre couches avec plan de masse interne pour la suppression EMI

Dimensions
• Largeur totale : 2,28 pouces (57,9 mm)
• Longueur totale : 3,50 pouces (88,9 mm)
• Hauteur totale : 0,65 pouces (16,5 mm)
• Tous les trous de montage sont des trous traversants plaqués pour la connexion au sol du châssis. Référez-vous aux dessins à la fin de ce document.

Connecteurs et définitions des broches
• La configuration du connecteur permet de placer le contrôleur en ligne entre l'écran tactile et un concentrateur USB ou un hôte.

Connecteur de sortie USB
Le connecteur USB, P2, est un réceptacle USB série "B" comme spécifié dans la section 6.5 de la spécification USB, version 1.1. Les broches sont numérotées comme indiqué dans la figure ci-dessous.

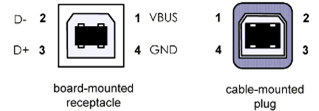

Figure 1. P2, en-tête monté sur carte USB et fiche montée sur câble



Tableau 1. Numéros de broches du connecteur USB et noms des signaux



Connecteur de l'écran tactile
Le connecteur de l'écran tactile, P3, est un en-tête à une rangée de cinq positions avec des broches carrées de 0,025 pouce espacées tous les 0,100. P3 se connecte au réceptacle du câble de l'écran tactile AccuTouch. Les broches sont numérotées comme indiqué dans la figure ci-dessous.
Figure 2. P3, en-tête du câble de l'écran tactile AccuTouch monté sur carte et fiche montée sur câble

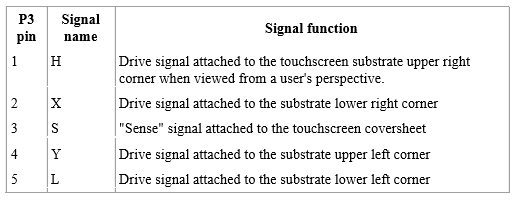

Tableau 2. Numéros de broches du connecteur de l'écran tactile AccuTouch et descriptions des signaux



Caractéristiques de diagnostic LED
Le contrôleur CTR-300000-AT-USB-00 dispose de deux indicateurs de statut LED.
Une LED verte (D1) indique le statut du contrôleur comme suit :



Une deuxième LED (D6) indique le statut USB comme suit :



Approbations des agences
• Les contrôleurs Elo sont des composants reconnus "CNR/USR" UL pour les États-Unis et le Canada, catégorie NWGQ2, Équipements de technologie de l'information y compris les équipements commerciaux.
• Les contrôleurs Elo sont certifiés TUV Bauart comme composants.
• Le contrôleur 3000U a passé les tests de conformité selon les limites de classe B de la FCC avec une bonne marge.
• Selon l'application, il peut être nécessaire de prêter une attention particulière à la mise à la terre et à la protection des systèmes, et il peut être nécessaire d'appliquer des perles de suppression en ferrite.

Dessins
Empreinte

Vue de dessus

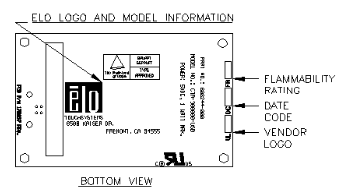

Vue de dessous


Vue de côté


Remarque : Les valeurs de la vue de côté représentent les dimensions typiques.
