Cet article détaille et explique comment fonctionne la technologie AccuTouch d'Elo

Voir les informations ci-dessous pour une explication du fonctionnement de la technologie AccuTouch.

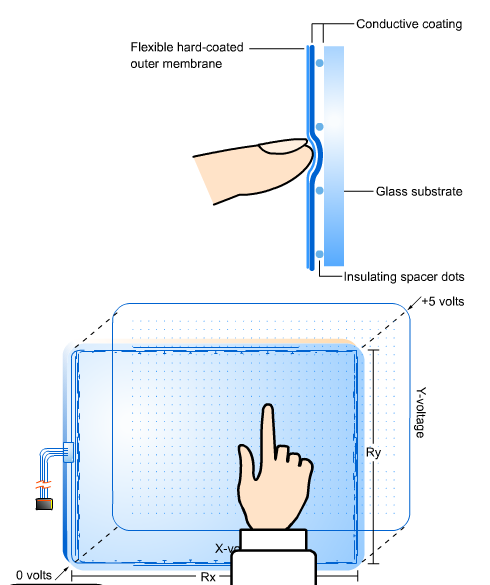

Les parties d'un écran tactile
Le écran tactile résistif à cinq fils AccuTouch utilise un panneau en verre avec un revêtement résistif uniforme. Une feuille de polyester épaisse est étroitement suspendue au-dessus d'un substrat en verre, séparée par de petits points isolants transparents. La feuille de couverture a un revêtement dur et durable sur le côté extérieur et un revêtement conducteur sur le côté intérieur.

Ce qui se passe lors d'un toucher
Lorsque l'écran est touché, il pousse le revêtement conducteur de la feuille de couverture contre le revêtement du verre, créant un contact électrique. Les tensions produites sont la représentation analogique de la position touchée.

Comment le contrôleur de l'écran tactile interprète la mesure de l'écran
Lorsque le contrôleur attend un toucher, la couche résistive de l'écran tactile est polarisée à +5V à travers quatre lignes de commande, et la feuille de couverture est mise à la terre par une haute résistance. Lorsque l'écran tactile n'est pas touché, la tension sur la feuille de couverture est nulle. Le niveau de tension de la feuille de couverture est continuellement converti par le convertisseur analogique-numérique (ADC) et surveillé par le microprocesseur sur le contrôleur.

Lorsque l'écran tactile est touché, le microprocesseur détecte l'augmentation de la tension de la feuille de couverture et commence à convertir les coordonnées comme suit :

A    Le microprocesseur applique la tension de commande X sur l'écran tactile en fournissant +5V aux broches H et X et en mettant à la terre les broches Y et L. Une tension analogique proportionnelle à la position X (horizontale) du toucher apparaît sur la feuille de couverture à la broche S du connecteur de l'écran tactile. Cette tension est numérisée par l'ADC et soumise à un algorithme de moyenne, puis stockée pour transmission à l'hôte.
B    Ensuite, le microprocesseur applique la tension de commande Y sur l'écran tactile en fournissant +5V aux broches H et Y et en mettant à la terre les broches X et L. Une tension analogique proportionnelle à la position Y ( verticale) du toucher apparaît maintenant sur la feuille de couverture à la broche S du connecteur de l'écran tactile. Ce signal est converti et traité comme décrit ci-dessus pour la position X.

Pourquoi l'algorithme de moyenne est important
L'algorithme de moyenne réduit le bruit résultant d'un rebond de contact lors de la création et de la rupture du contact avec l'écran tactile. Des échantillons successifs X et Y sont testés pour déterminer que leurs valeurs diffèrent d'un certain intervalle. Si un ou plusieurs échantillons tombent en dehors de cet intervalle, les échantillons sont jetés et le processus est redémarré. Cela continue jusqu'à ce que plusieurs échantillons X successifs (puis des échantillons Y) tombent dans l'intervalle. La moyenne de ces valeurs est utilisée comme coordonnées X et Y respectivement.

Une fois que des échantillons X et Y indépendants sont obtenus, des paires de coordonnées sont échantillonnées pour éliminer les effets du bruit. Si un échantillon ne se situe pas dans un intervalle interne, toutes les coordonnées X et Y sont rejetées et la séquence X et Y indépendante est redémarrée. Une fois que des coordonnées acceptables ont été obtenues, une coordonnée moyenne est déterminée et communiquée au processeur hôte.

Alignement vidéo
Les valeurs X et Y sont similaires aux coordonnées cartésiennes, avec X augmentant de gauche à droite et Y augmentant de bas en haut. Ces coordonnées absolues sont arbitraires et non mises à l'échelle, et peuvent varier légèrement d'un écran tactile à l'autre. Le contrôleur AccuTouch peut être calibré pour l'alignement vidéo. Cela aligne le système de coordonnées de l'écran tactile avec l'image d'affichage, réoriente chaque axe et met à l'échelle les coordonnées avant qu'elles ne soient transmises à l'ordinateur hôte.

Les mesures des axes X et Y proviennent du verre
La technologie à cinq fils AccuTouch utilise le substrat en verre inférieur pour les mesures des axes X et Y. La feuille de couverture flexible agit uniquement comme une sonde de mesure de tension. Cela signifie que l'écran tactile continuera à fonctionner correctement même en cas de non-uniformité dans le revêtement conducteur de la feuille de couverture. Le résultat est un écran tactile précis, durable et fiable qui offre un fonctionnement sans dérive.
