Cet article explique comment fonctionne la technologie IntelliTouch/SecureTouch d'Elo

Voir les informations ci-dessous sur le fonctionnement de la technologie IntelliTouch/SecureTouch.

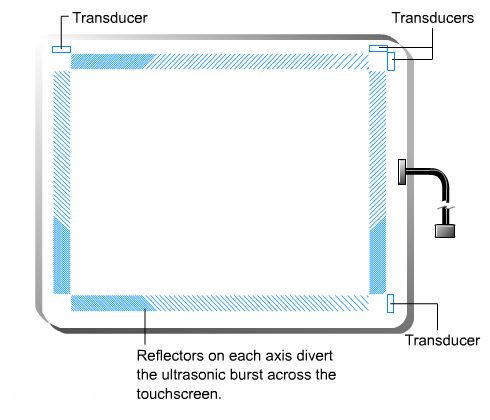

IntelliTouch et SecureTouch sont deux technologies de touché par ondes de surface. Les deux possèdent un revêtement en verre avec des transducteurs piézoélectriques émetteurs et récepteurs pour les axes X et Y. Le contrôleur de l'écran tactile envoie un signal électrique de cinq mégahertz au transducteur émetteur, qui convertit le signal en ondes ultrasoniques à l'intérieur du verre. Ces ondes sont dirigées à travers la surface avant de l'écran tactile par un ensemble de réflecteurs. Les réflecteurs sur le côté opposé recueillent et dirigent les ondes vers le transducteur récepteur, qui les reconvertit en un signal électrique—une carte numérique de la surface de l'écran tactile.

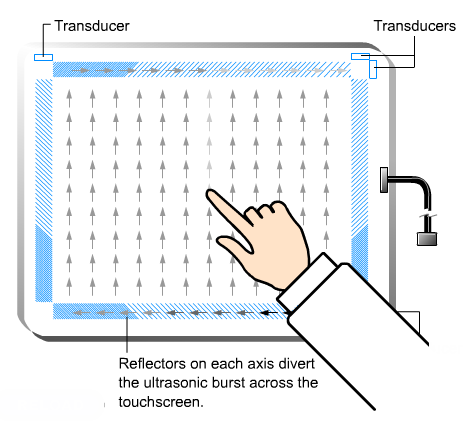

Lorsque vous touchez l'écran, vous absorbez une partie de l'onde qui le traverse. Le signal reçu est ensuite comparé à la carte numérique stockée, le changement est reconnu et une coordonnée est calculée. Ce processus se déroule indépendamment pour les axes X et Y. En mesurant la quantité de signal qui est absorbée, un axe Z est également déterminé. Les coordonnées numérisées sont transmises à l'ordinateur pour traitement.
