Cet article explique comment accéder au module WiFi/Bluetooth à l'intérieur d'une unité EloPOS AIO.

Spécifications WiFi/Bluetooth

• Elo P/N : E576849
• Description : Module Intel AC-9260 WiFi/Bluetooth, 802.11ac, Bluetooth 5.0

Procédure

Suivez les étapes ci-dessous pour accéder au module WiFi/Bluetooth sur l'unité EloPOS :

1. Déconnectez l'alimentation de l'unité EloPOS.

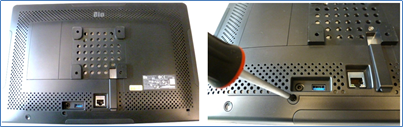

2. Placez l'unité face vers le bas sur une surface propre et protégée. Retirez la vis Phillips du panneau d'accès inférieur.

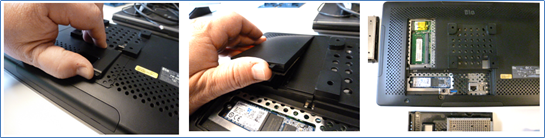

3. Retirez les panneaux d'accès inférieur et supérieur pour accéder aux composants internes.

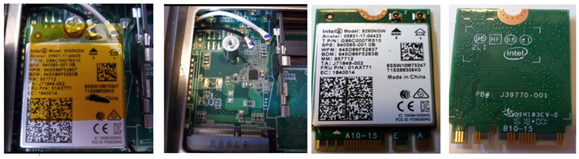

4. Retirez le ruban adhésif, déconnectez les câbles de l'antenne WiFi, puis retirez la vis Phillips qui fixe le module WiFi/Bluetooth.



Remarque

Faites attention en déconnectant les câbles d'antenne pour éviter d'endommager les connecteurs ou le module.
