Cet article fournit des étapes pour retirer et remplacer la batterie CMOS dans les EloPOS ou i-Series 2.0 de 22 pouces et 15 pouces* avec Windows AIO TouchComputers.

Veuillez lire la procédure avant d'essayer de l'exécuter. Si vous n'êtes pas expérimenté ou à l'aise avec le démontage d'équipements électroniques, ne tentez pas. Les dommages survenant lors de l'exécution de cette procédure ne sont pas couverts par la garantie Elo. Vous pouvez envoyer l'unité au Centre de Réparation Agréé d'Elo pour remplacer la batterie CMOS, pour des instructions, allez ICI

Étapes pour retirer et remplacer la batterie CMOS dans les dispositifs EloPOS et i-Series 2.0 de 22 pouces et 15 pouces* avec Windows.

1. Déconnectez l'alimentation et placez l'unité EloPOS de 22” ou l'i-Series 2.0 de 22” avec Windows face vers le bas sur une surface protectrice.

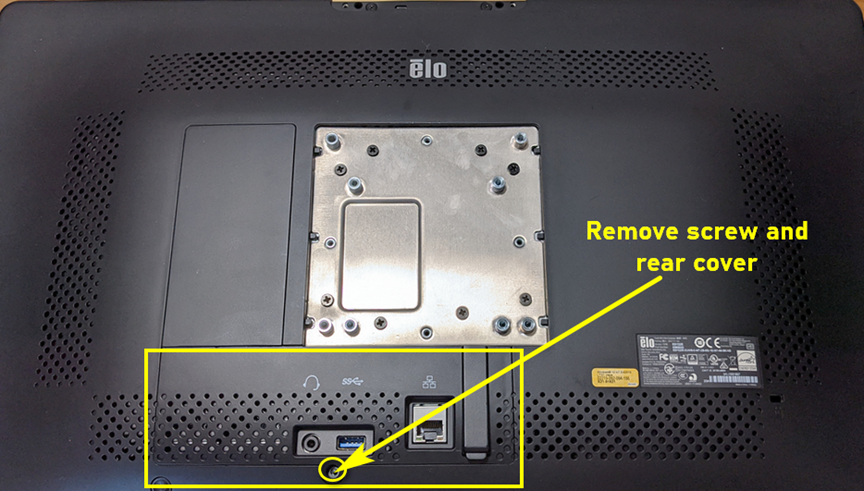

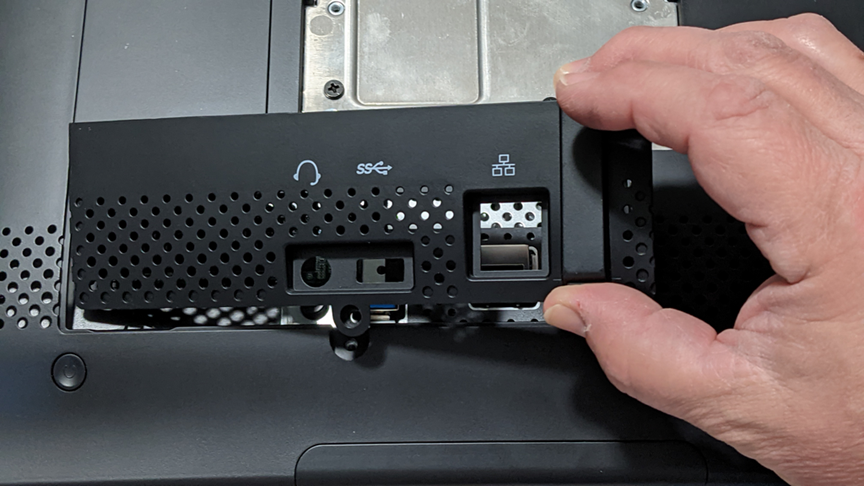

2. Retirez la vis du couvercle SSD et retirez le couvercle.

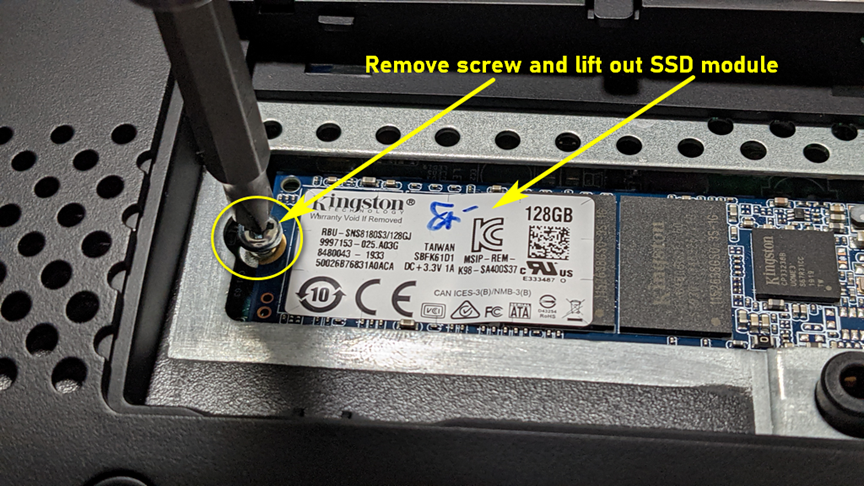

3. Retirez la vis SSD et soulevez le module SSD hors de l'unité.

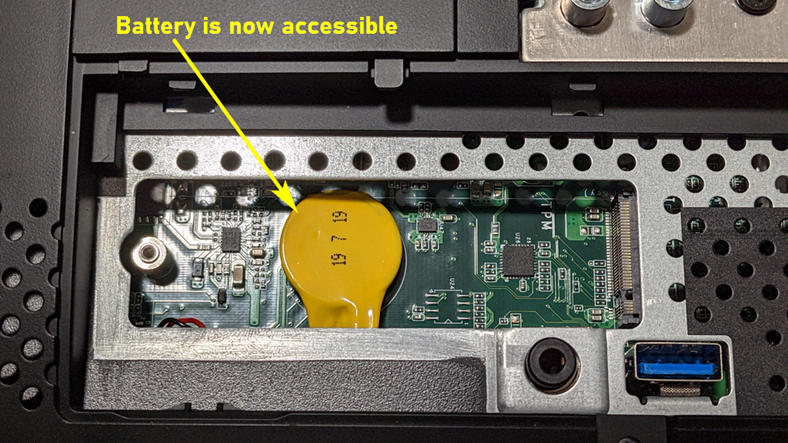

4. La batterie CMOS est maintenant accessible.

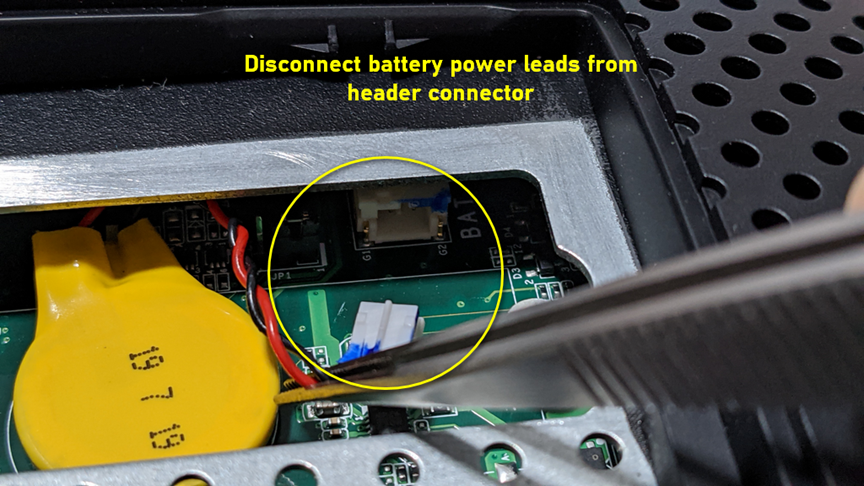

5. Déconnectez les câbles d'alimentation de la batterie du connecteur en tête.

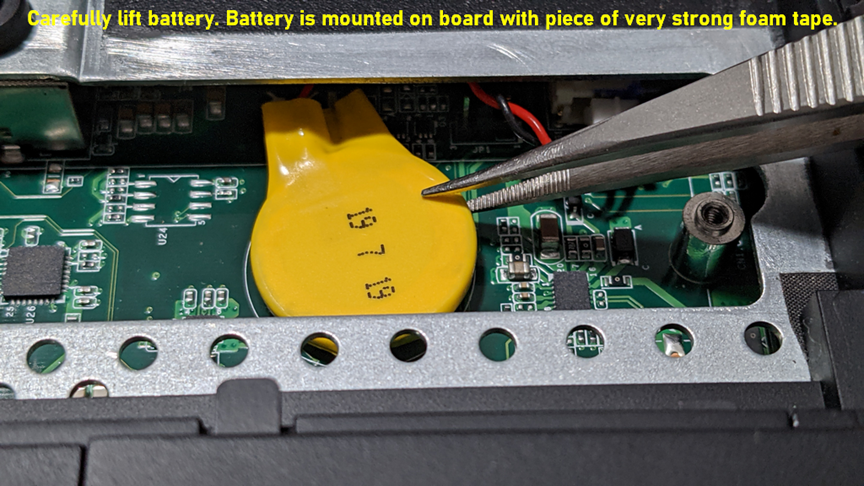

6. Soulevez soigneusement la batterie CMOS hors de l'unité. Soyez conscient que la batterie est fixée avec un adhésif très fort, faites attention à ne pas casser le circuit imprimé.

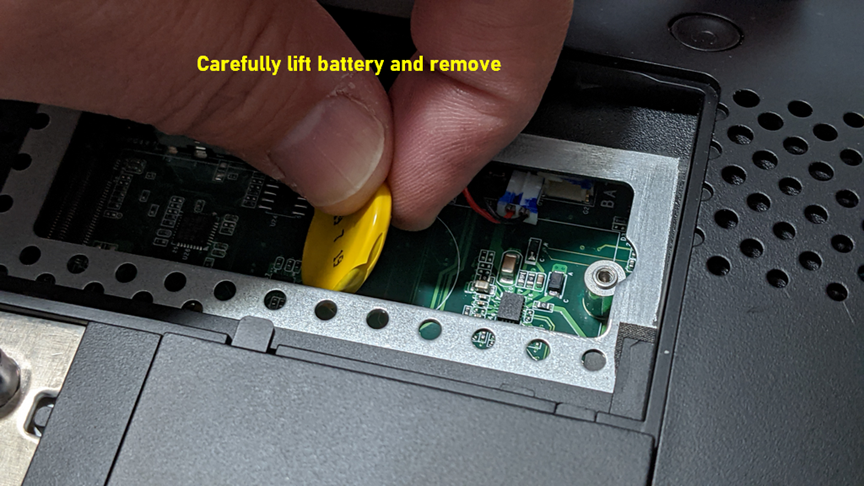

7. Une fois l'adhésif décollé, utilisez vos doigts pour soulever la batterie vers le haut et hors de l'unité.

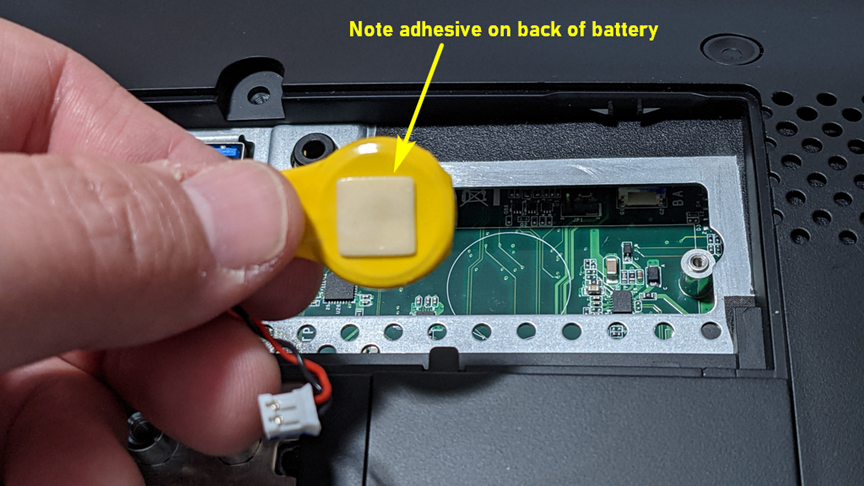

8. La photo ci-dessous montre l'adhésif au dos de la batterie.



9. Remplacez la batterie CMOS par une nouvelle et réassemblez dans l'ordre inverse de démontage.

• Batterie CMOS de remplacement = CR-2032 3V avec fils et adhésif.

10. Vous devrez réinitialiser la date et l'heure dans le BIOS après avoir effectué cette procédure.
