Cet article fournit les spécifications du contrôleur de bus E281-4035 IntelliTouch
Voir ci-dessous les spécifications du contrôleur de bus E281-4035 IntelliTouch.

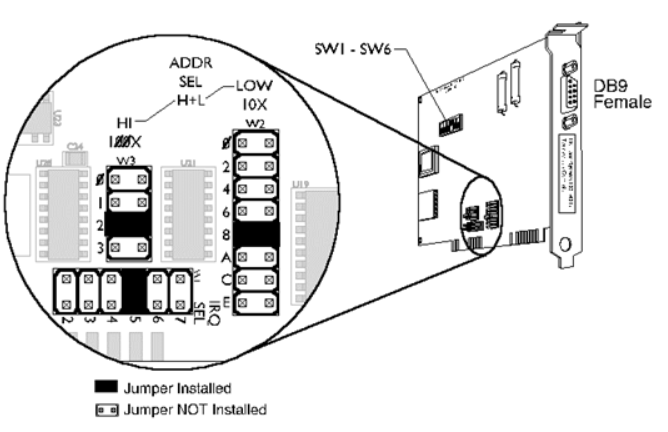

Le contrôleur E281-4035 n'utilise que quatre ports I/O consécutifs, mais occupe 32 (0x20) ports I/O consécutifs. L'adresse I/O de base est sélectionnée par les cavaliers W3 et W2. Dans l'exemple ci-dessus, l'adresse I/O de base est 280H (valeur par défaut en usine).
(valeur W3 x 100) + (valeur W2 x 10)
(2 x 100) + (8 x 10) = 280H
Le cavalier W1 sélectionne l'IRQ. Dans l'exemple ci-dessus, l'IRQ 5 est sélectionné.
Paramètres des interrupteurs
1 Valeur par défaut en usine |
Exigences de puissance
- 5 VDC (±5%) @ 0.3 Amps
- 12 VDC (-5%, +10%) @ 0.1 Amps
- -12 VDC (±10%) @ 0.04 Amps
- Ondulation pour toutes les tensions <0.150 v="V" p-p="p-p"></0.150>
