Cet article fournit des informations sur le P/N Elo : E413396, Kit Adaptateur POE 4.0

Voici des informations pour le P/N Elo : E413396, Kit Adaptateur POE 4.0

Le module PoE (Power Over Ethernet) prend en charge une sortie DC avec une plage de 20V et des fonctionnalités Ethernet. La puissance est typiquement de 25,5W. La technologie intègre de l'énergie électrique sur une ligne de données LAN permettant la livraison d'énergie opérationnelle en plus d'autoriser la communication de données via des terminaux sur une infrastructure de câblage standard.

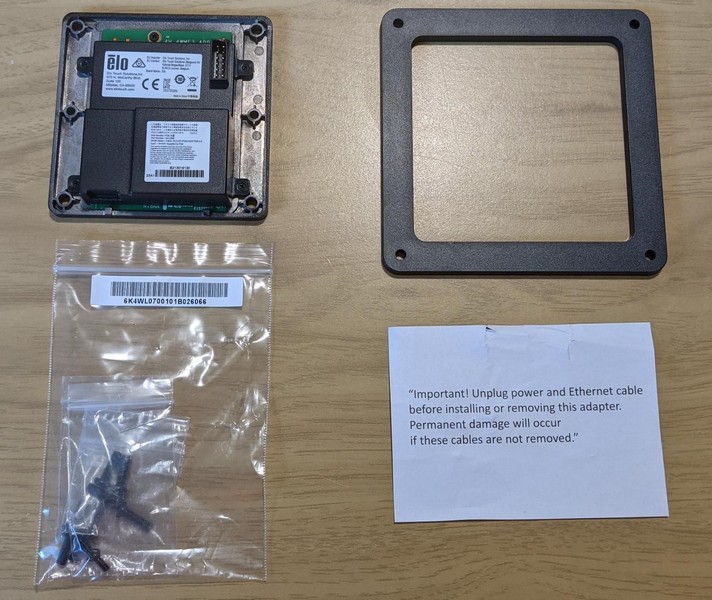

Contenu du Kit
Ce kit comprend toutes les pièces énumérées ci-dessous :

1. 1x Guide d'installation rapide (E988344 QIG, i-série 4.0 POE)
2. 2x Vis M3x8mm (tête plate, dans un sac ziplock, étiqueté)
3. 4x Vis M4x12mm (tête plate, dans un sac ziplock, étiqueté)
4. 4x Vis M4x12mm (tête fraisée, dans un sac ziplock, étiqueté)
5. 1x Espaceur POE
6. Étiquette d'avertissement de branchement à chaud “Important ! Débranchez le câble d'alimentation et le câble Ethernet avant d'installer ou de retirer cet adaptateur. Un dommage permanent se produira si ces câbles ne sont pas retirés.”

Spécifications

• Normes
  • IEEE802.3, 10BASE T/1000BASE-T IEEE802.3u,100BASE-TX
  • IEEE802.3at, Power over Ethernet
  • Média de transmission,
  • RJ-45 (10/100BASE-T) : Cat.3, 4, 5 UTP/STP RJ-45 (1000BASE-T) : Cat.5, 5e, 6,7 UTP/STP
• Efficacité
  • Efficacité de l'alimentation isolée 85%
• Température
  • Température de fonctionnement (indépendante de l'altitude) : 0°C à 40°C
  • Température hors fonctionnement (indépendante de l'altitude) : -20°C à 70°C
  • Protection +/-15KV d'isolation Ethernet pour protection ESD/Surtension protection OTP, SCP, protection OCP Isolation, 1500Vrms

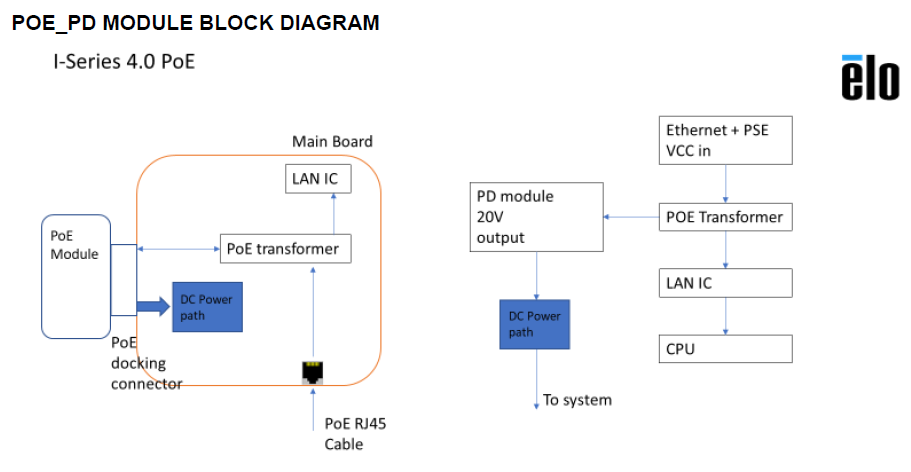

Schéma de Bloc PoE

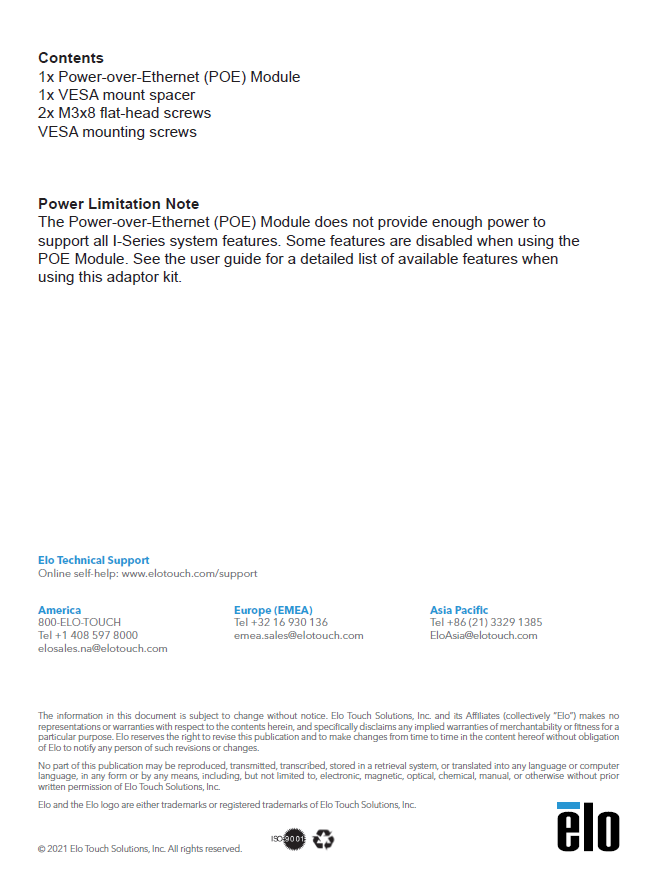

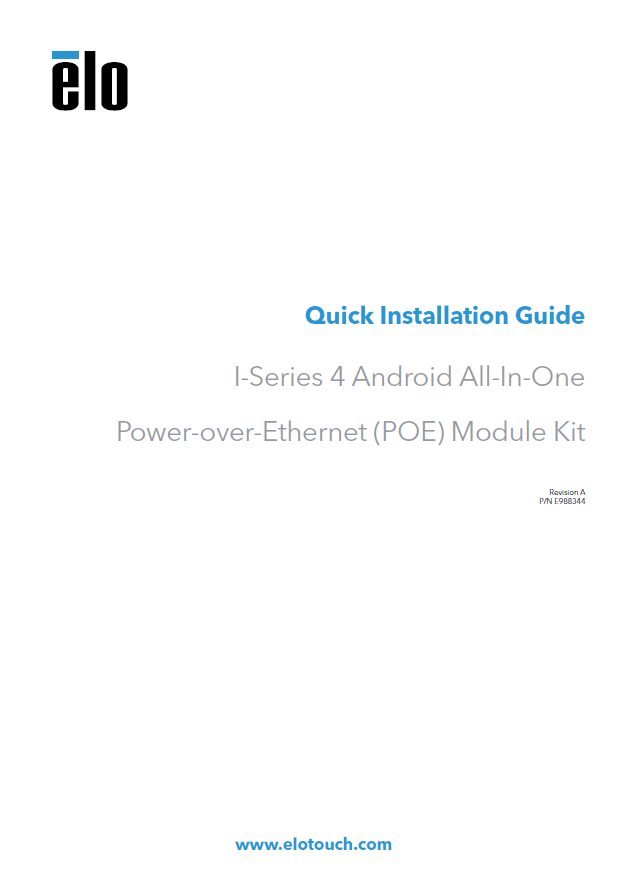

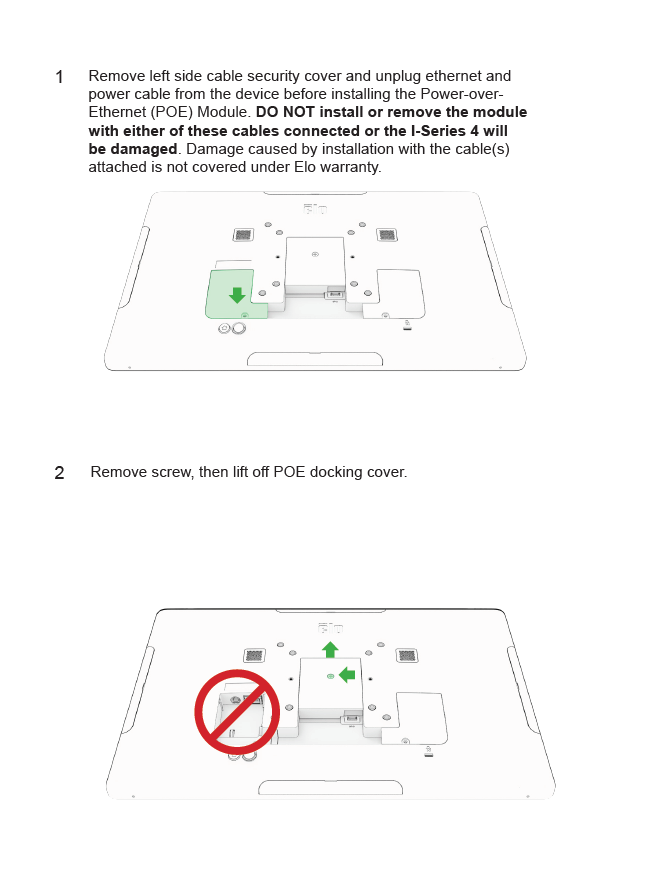

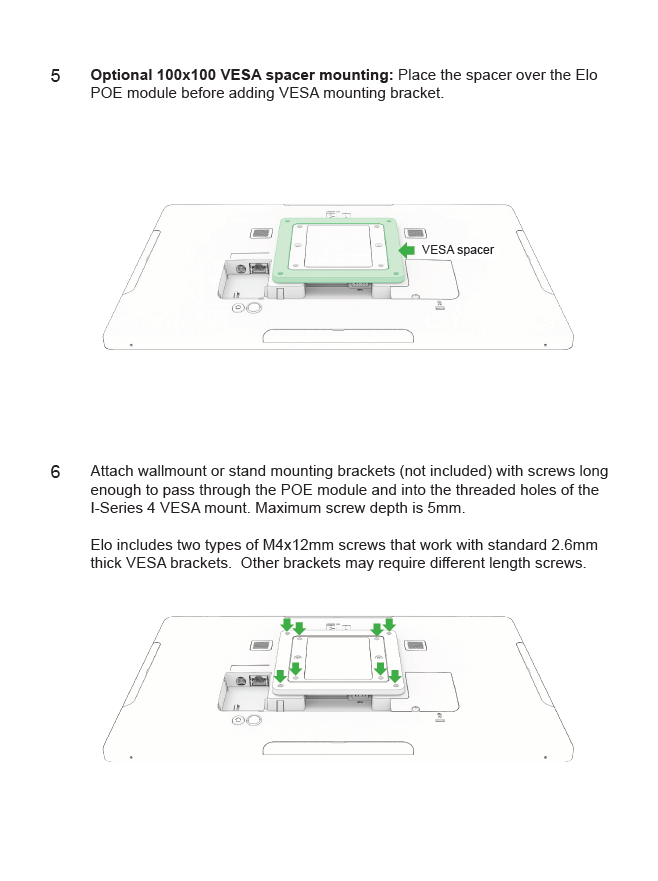

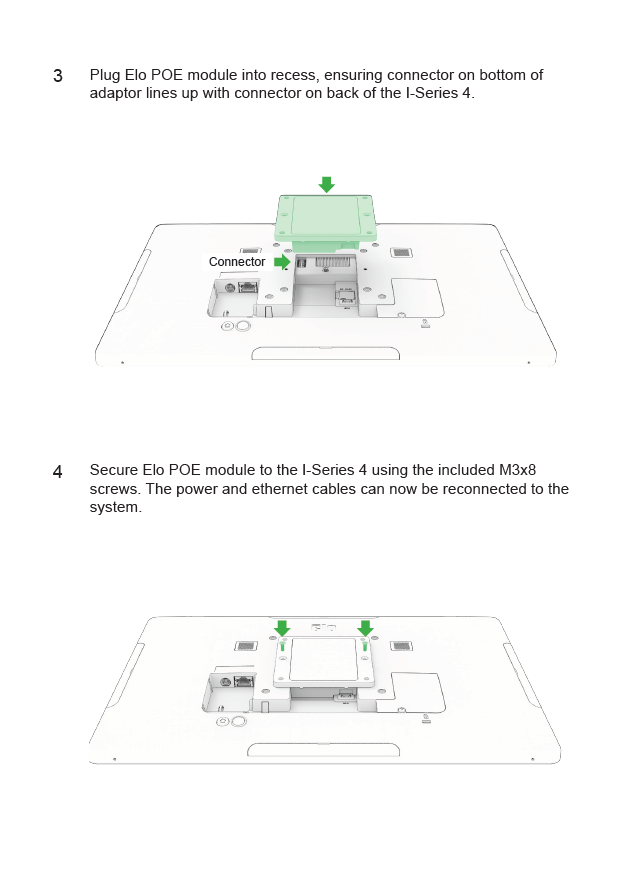

Guide d'installation rapide

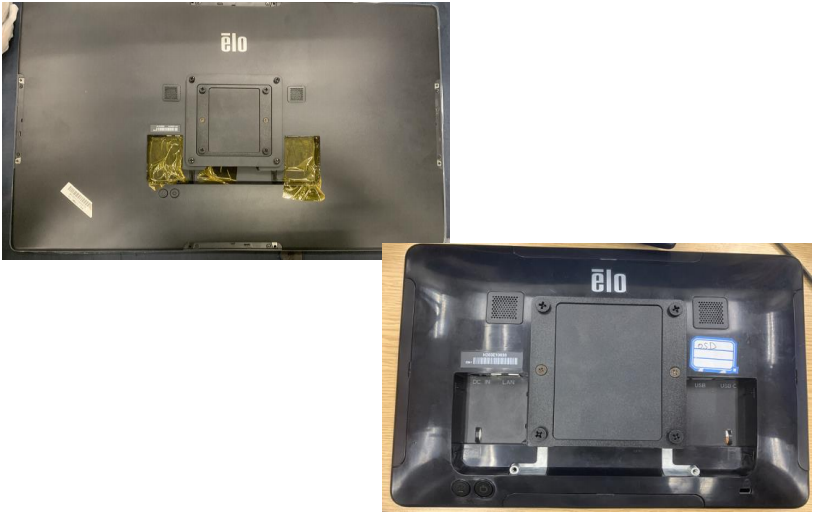

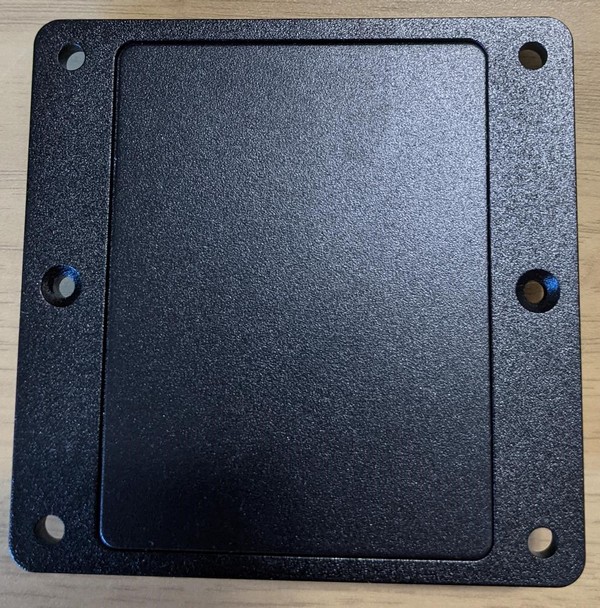

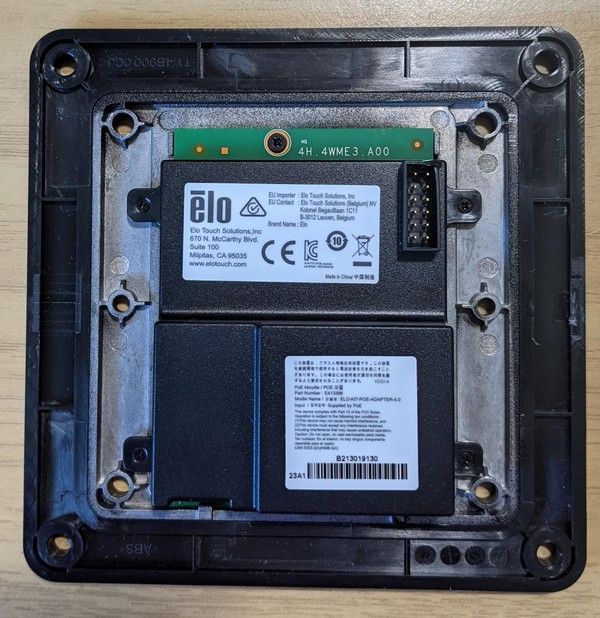

Photos
