Directives d'intégration : Scellement des écrans tactiles PCAP
Une intégration correcte des écrans tactiles Projected Capacitive (PCAP) d'Elo — désormais partie de Zebra Technologies — permet de créer des joints robustes étanches à la poussière et à l'eau. Selon votre conception et vos méthodes d'intégration, les joints peuvent être conçus pour répondre aux normes NEMA 4, NEMA 12 et IP65.
Règles critiques de placement et de matériaux :
- Le joint ou le joint d'étanchéité ne doit jamais toucher la zone active de l'écran tactile. Il doit être appliqué uniquement autour de la bordure inactive du verre de protection afin d'éviter les déclenchements tactiles erronés.
- Utilisez toujours des matériaux non conducteurs pour le scellement.
- Évitez les élastomères vulcanisés au soufre. Le soufre peut attaquer chimiquement et dégrader le motif d'électrodes en argent à l'intérieur du capteur tactile.
Recommandations de matériaux pour les joints
Lors de la conception de barrières étanches à la poussière ou à l'eau, les spécifications de matériaux suivantes sont recommandées pour garantir une performance durable :
| Type de joint | Matériaux recommandés | Détails d'application |
|---|---|---|
| Joint anti-poussière et saleté | Joints en mousse à cellules ouvertes. | Appliqués légèrement entre l'écran tactile et la lunette avant. |
| Joint étanche à l'eau | Silicones, polyuréthanes et polyoléfines saturées (réticulées par irradiation haute énergie, peroxyde ou autre réticulation chimique). | Joints élastomères appliqués sur la bordure inactive du verre de protection pour empêcher l'infiltration de liquide. |
Scellement pour des indices de protection IP spécifiques
Si votre application nécessite un indice de protection IP de haute qualité spécifique (par exemple, kiosques extérieurs ou environnements industriels), Elo recommande d'utiliser une couche frontale protectrice en verre de protection d'une épaisseur allant jusqu'à 6 mm.
- Installez la couche frontale protectrice en verre de protection (jusqu'à 6 mm d'épaisseur) au-dessus du capteur tactile.
- Accédez au menu à l'écran (OSD) du moniteur et activez le paramètre de configuration "Touch Through".

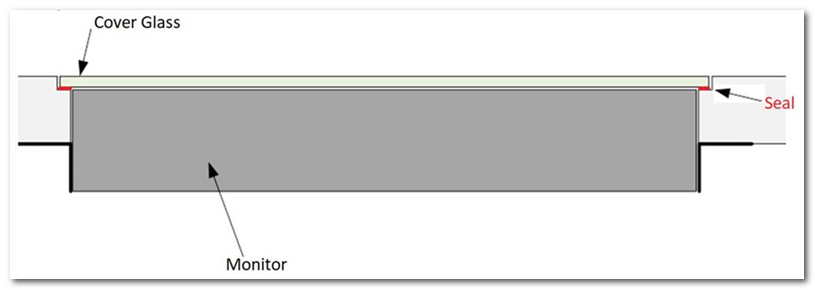

- Scellez le verre de protection directement sur la lunette de votre boîtier pour finaliser la barrière de protection.
