Cet article décrit comment fonctionne la technologie PCAP

La détection tactile capacitive projetée (PCAP) est la technologie actuellement utilisée dans toutes les tablettes et smartphones haut de gamme désormais facilement accessibles dans la plupart des applications commerciales également.

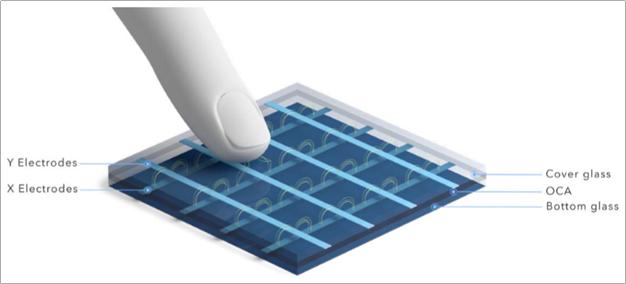

Comment ça fonctionne :

• Lignes et colonnes de conducteurs transparents
• Pulsations électriques envoyées à travers des électrodes de pilotage
• Les électrodes de réception captent le signal par couplage capacitif
• Des objets conducteurs (doigt, stylet PCAP) touchant l'écran modifient le couplage capacitif, ce qui est détecté par le contrôleur tactile
• La position réelle de plusieurs touchers simultanés est transmise du contrôleur à l'appareil hôte (généralement via une interface USB ou I2C)

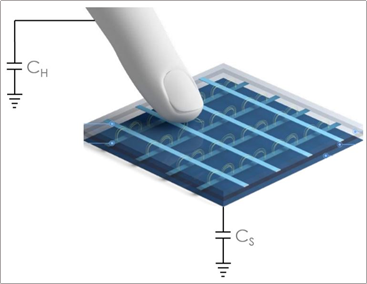

Auto-Capacitance

• Capacitance d'un seul électrode à la terre – CS
• Chaque électrode est mesurée individuellement.
• Un stylet conducteur (doigt ou autre) ajoute de la capacitance à la terre.
• Ce changement de charge est mesuré par le contrôleur.

Principaux avantages

• Toucher multi-point vrai à 12+
• Réponse tactile rapide et sensible
• haute précision et linéarité
• Excellente clarté optique
• Durabilité à long terme
• Fonctionnement sans dérive ne nécessitant aucune calibration
• Fournit l'apparence, la sensation et la performance familières des téléphones et tablettes grand public
