Cet article fournit des étapes pour tester le GPIO sur les appareils Elo I-Series 4.0 pour Android.

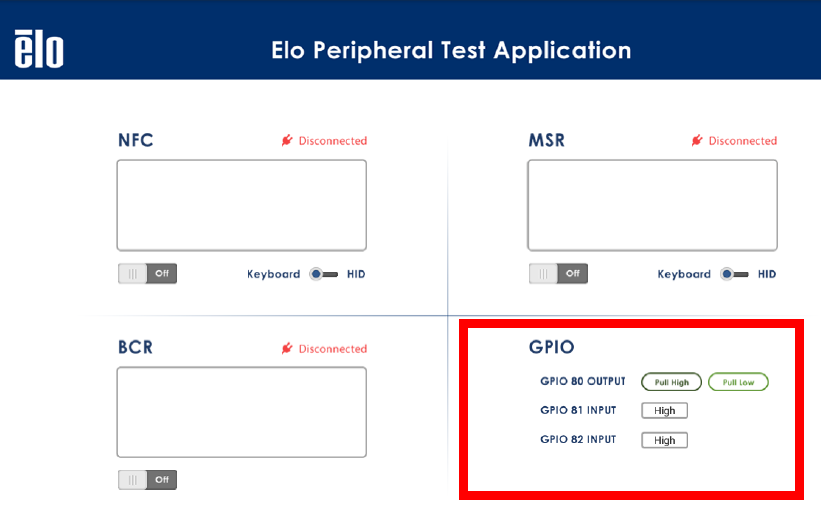

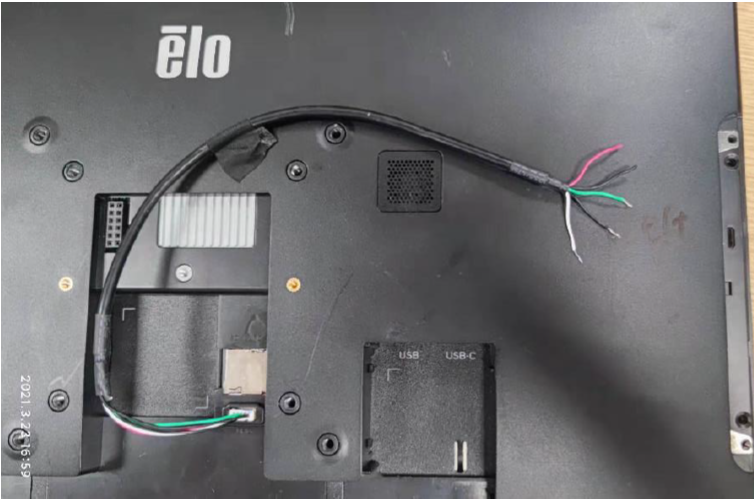

- Utiliser le Kit de Câble GPIO : P/N : E211544 ou un câble similaire. Lancez l'application ELO Peripheral Test et insérez le câble GPIO dans la connexion GPIO à l'arrière de l'appareil I-Series 4.0.
| Étape | Action | Résultat Attendu |
|---|---|---|
| a | Court-circuiter le fil blanc avec le fil noir | GPIO81 doit être bas |
| b | Court-circuiter le fil vert avec le fil noir | GPIO82 doit être bas |
| c | Mesurer la tension sur le fil rouge | Doit indiquer 5V |
| d | Définir la sortie GPIO80 à bas | La tension doit descendre à 0V |
