Cet article fournit les étapes à suivre pour installer un 0702L à l'arrière d'une unité i-Series 4.0

Étapes pour installer le moniteur tactile Elo 0702L en tant qu'affichage client orienté vers l'arrière sur le support d'une i-Series 4.0.

Matériel nécessaire

• P/N : E796382, Moniteur Tactile 0702L
• Elo i-Series 4.0 Slate avec Support
• 4 vis Phillips M4 x 0,5 x 18mm
• Tournevis Phillips

Logiciel nécessaire

• DisplayLink Presenter pour Android

Étapes

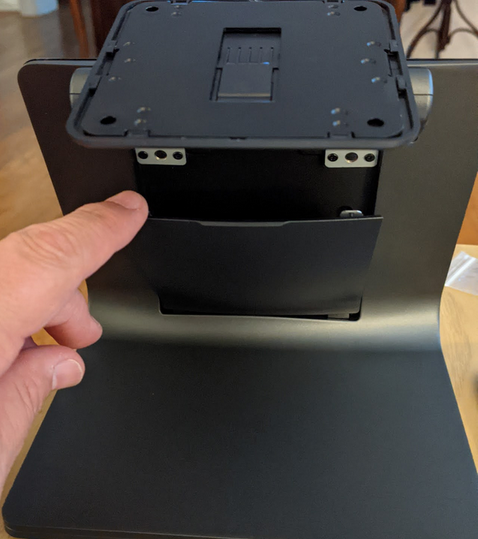

1. Retirer la porte de couverture de câble à l'avant du support

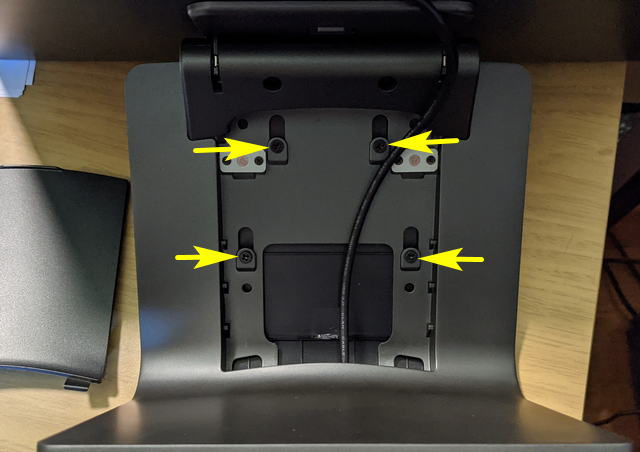

2. Retirer les 4 vis indiquées ci-dessous

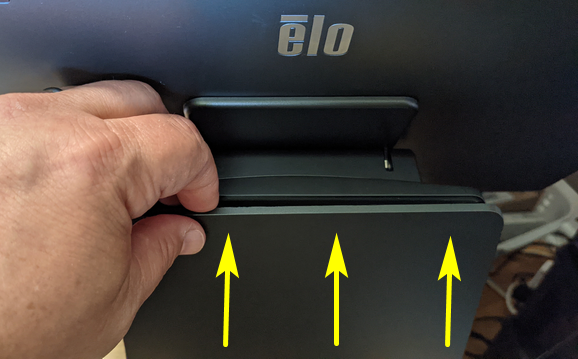

3. Faire glisser le couvercle arrière vers le haut et hors du support

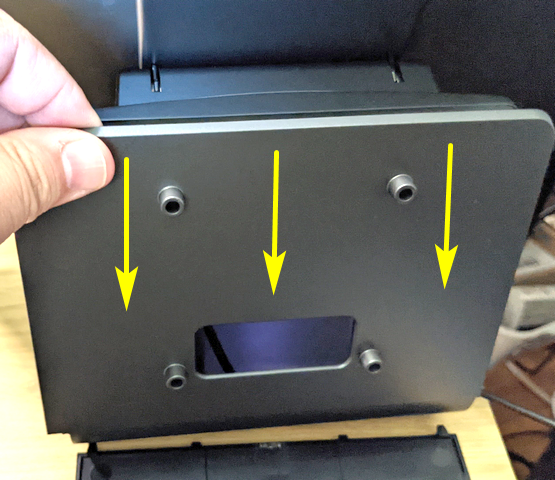

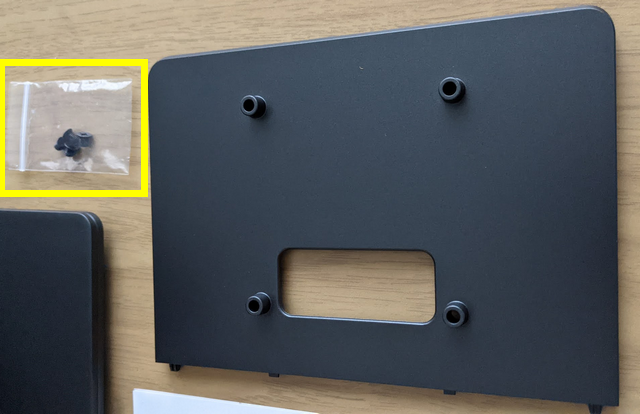

4. Faire glisser l'adaptateur de montage VESA de 75 mm vers le bas en place à l'arrière du support



5. Utiliser les vis Phillips fournies avec le support i-Series 4.0 pour fixer l'adaptateur de montage VESA au support

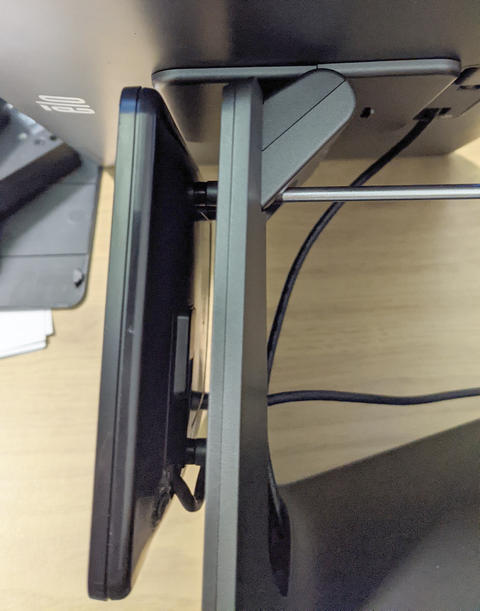

6. Aligner le moniteur tactile 0702L avec les 4 supports de montage sur l'adaptateur de montage VESA et fixer avec les vis Phillips M4 x 18mm




7. Acheminer le câble Y du 0702L à travers le chemin de câble du support et connecter les connecteurs USB au concentrateur USB de l'i-Series 4.0

8. Remettre la porte de couverture de câble à l'avant du support

9. Télécharger et installer l'application DisplayLink Presenter

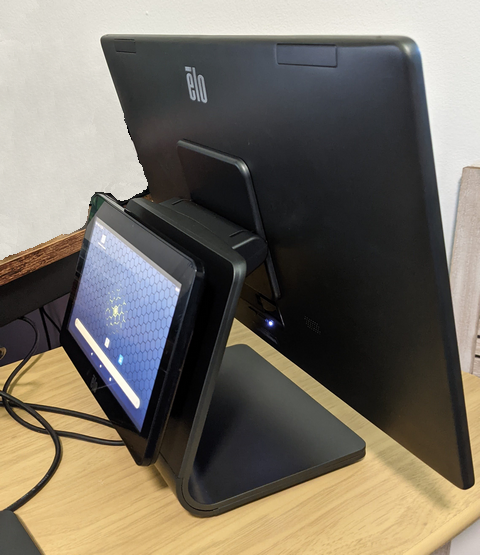

10. Le moniteur tactile 0702L devrait maintenant être entièrement fonctionnel
