Cet article fournit des informations sur le panneau de connexion 1502LM

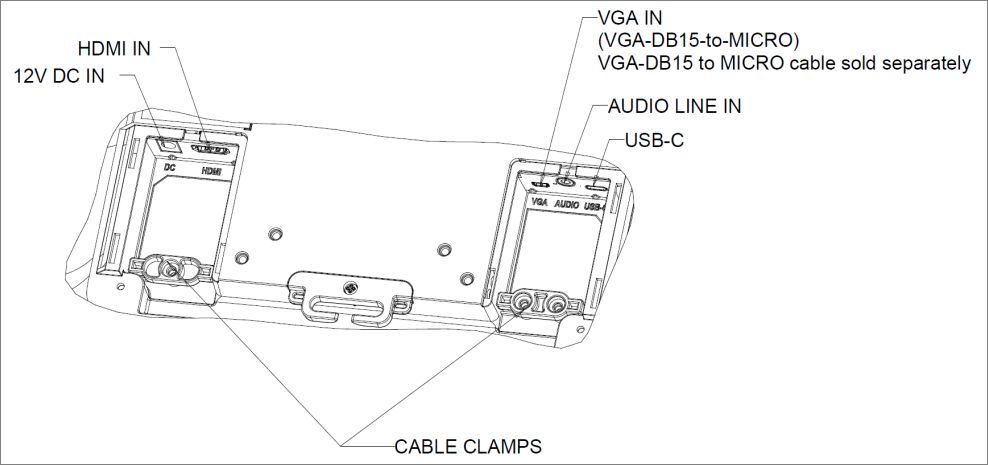

Ci-dessous sont décrits le panneau de connexion Elo 1502LM et les descriptions de connexion.
- Remarque : Les points de fixation des câbles peuvent être utilisés pour fixer les câbles avec des serre-câbles. Il suffit de faire passer les serre-câbles à travers les points de fixation des câbles et autour du câble pour sécuriser les connexions des câbles.
Connexions du moniteur tactile
- Source vidéo avec HDMI et source tactile avec USB Type-C :
1. Connectez une extrémité de l'HDMI au connecteur d'entrée HDMI du moniteur et l'autre extrémité à votre source vidéo HDMI.
2. Connectez le câble tactile USB (USB Type-A à Type-C) entre le connecteur USB Type-C du moniteur et le port USB Type-A de votre PC. Ce câble ne prend en charge que USB2.0.
3. Connectez le câble audio entre l'entrée audio du moniteur et votre source audio (vous pouvez également utiliser l'audio intégré via votre câble HDMI).
4. Connectez le connecteur d'entrée de l'adaptateur secteur à la source d'alimentation. Connectez le connecteur de sortie DC de l'adaptateur secteur à la prise d'alimentation du moniteur.
5. Le moniteur tactile est expédié en état d'OFF. Appuyez sur le bouton d'alimentation pour l'allumer.
2. Connectez le câble tactile USB (USB Type-A à Type-C) entre le connecteur USB Type-C du moniteur et le port USB Type-A de votre PC. Ce câble ne prend en charge que USB2.0.
3. Connectez le câble audio entre l'entrée audio du moniteur et votre source audio (vous pouvez également utiliser l'audio intégré via votre câble HDMI).
4. Connectez le connecteur d'entrée de l'adaptateur secteur à la source d'alimentation. Connectez le connecteur de sortie DC de l'adaptateur secteur à la prise d'alimentation du moniteur.
5. Le moniteur tactile est expédié en état d'OFF. Appuyez sur le bouton d'alimentation pour l'allumer.
- Source vidéo avec VGA et source tactile avec USB Type-C :
1. Connectez une extrémité du câble VGA-DB15-à-MICRO (vendu séparément Elo P/N : E710549) au connecteur d'entrée VGA du moniteur et l'autre extrémité à votre source vidéo VGA (serrez les vis du câble vidéo sur le connecteur VGA pour de meilleures performances).
2. Connectez le câble tactile USB (USB Type-A à Type-C) entre le connecteur USB Type-C du moniteur et le port USB Type-A de votre PC. Ce câble ne prend en charge que USB2.0.
3. Connectez le câble audio entre l'entrée audio du moniteur et votre source audio.
4. Connectez le connecteur d'entrée de l'adaptateur secteur à la source d'alimentation. Connectez le connecteur de sortie DC de l'adaptateur secteur à la prise d'alimentation du moniteur.
5. Le moniteur tactile est expédié en état d'OFF. Appuyez sur le bouton d'alimentation pour l'allumer.
2. Connectez le câble tactile USB (USB Type-A à Type-C) entre le connecteur USB Type-C du moniteur et le port USB Type-A de votre PC. Ce câble ne prend en charge que USB2.0.
3. Connectez le câble audio entre l'entrée audio du moniteur et votre source audio.
4. Connectez le connecteur d'entrée de l'adaptateur secteur à la source d'alimentation. Connectez le connecteur de sortie DC de l'adaptateur secteur à la prise d'alimentation du moniteur.
5. Le moniteur tactile est expédié en état d'OFF. Appuyez sur le bouton d'alimentation pour l'allumer.
- Source vidéo & tactile avec USB Type-C :
1. Connectez le câble USB Type-C à Type-C (vendu séparément Elo P/N : E710364) entre le connecteur USB Type-C du moniteur et le port USB Type-C de votre PC.
2. Connectez le connecteur d'entrée de l'adaptateur secteur à la source d'alimentation. Connectez le connecteur de sortie DC de l'adaptateur secteur à la prise d'alimentation du moniteur.
3. Le moniteur tactile est expédié en état d'OFF. Appuyez sur le bouton d'alimentation pour l'allumer.
Remarque :
1. Schéma de câblage du USB Type-C montré dans les spécifications du moniteur.
2. Il est conseillé d'utiliser le câble Elo USB Type-C à Type-C (Elo P/N : E710364) pour éviter tout problème de compatibilité.
3. Le USB Type-C ne fournit pas d'alimentation mais uniquement pour la fonction vidéo ou tactile.
2. Connectez le connecteur d'entrée de l'adaptateur secteur à la source d'alimentation. Connectez le connecteur de sortie DC de l'adaptateur secteur à la prise d'alimentation du moniteur.
3. Le moniteur tactile est expédié en état d'OFF. Appuyez sur le bouton d'alimentation pour l'allumer.
Remarque :
1. Schéma de câblage du USB Type-C montré dans les spécifications du moniteur.
2. Il est conseillé d'utiliser le câble Elo USB Type-C à Type-C (Elo P/N : E710364) pour éviter tout problème de compatibilité.
3. Le USB Type-C ne fournit pas d'alimentation mais uniquement pour la fonction vidéo ou tactile.
