Cet article fournit des informations sur le montage du moniteur 1502LM

Méthodes de montage pour Elo 1502LM

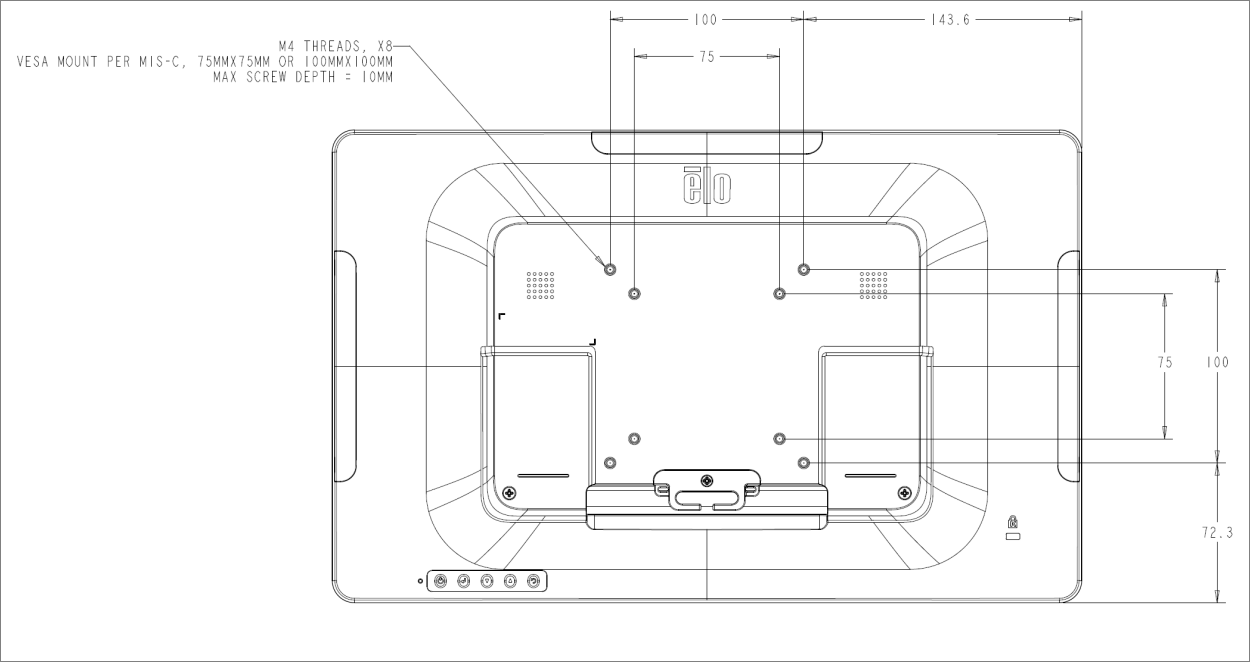

Montage VESA arrière

• Un motif de montage à quatre trous de 75x75mm et 100x100mm pour vis M4 x 4, longueur 10mm est fourni pour le fixation à l'arrière du moniteur.
• Retirez le support à l'aide d'un tournevis cruciforme pour accéder à cette interface de montage. Le comptage conforme à la norme VESA FDMI est codé : VESA MIS-D, 75, C et VESA MIS-D, 100, C.

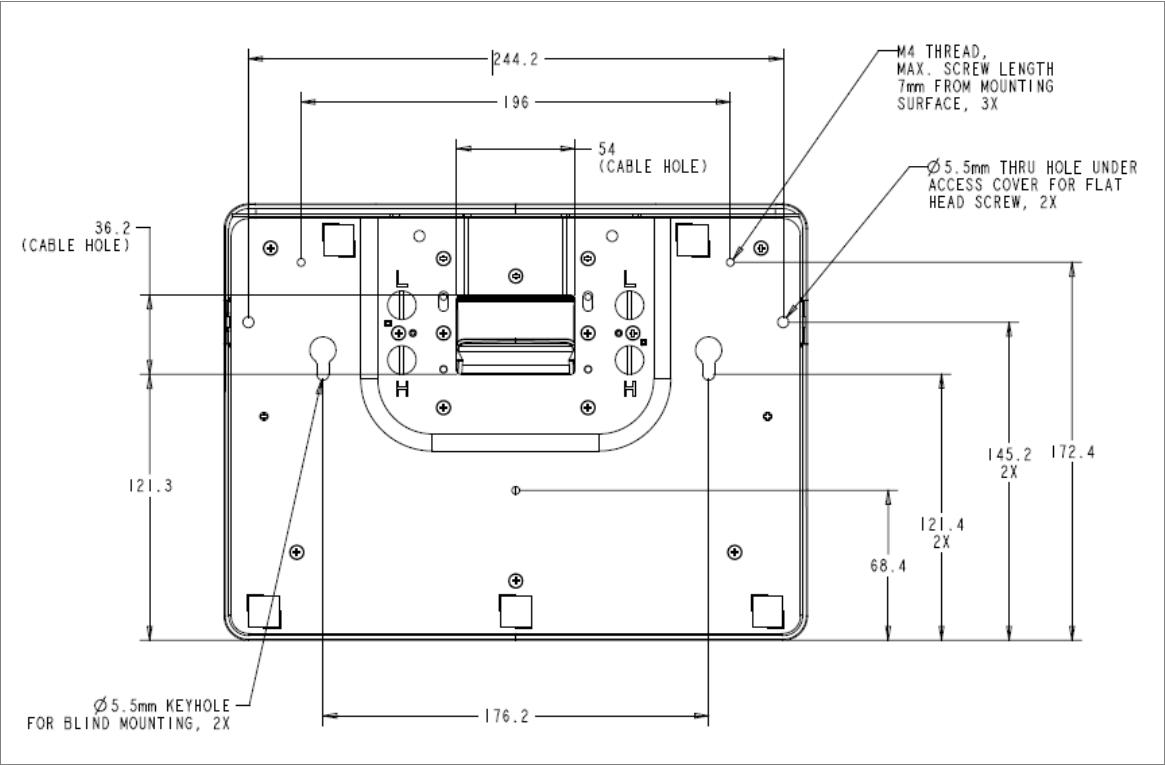

Les options de montage de la base du support sont montrées ci-dessous.
