Cet article fournit des informations sur la disposition et les connexions de l'ordinateur tactile tout-en-un (AIO) E-Series 2.

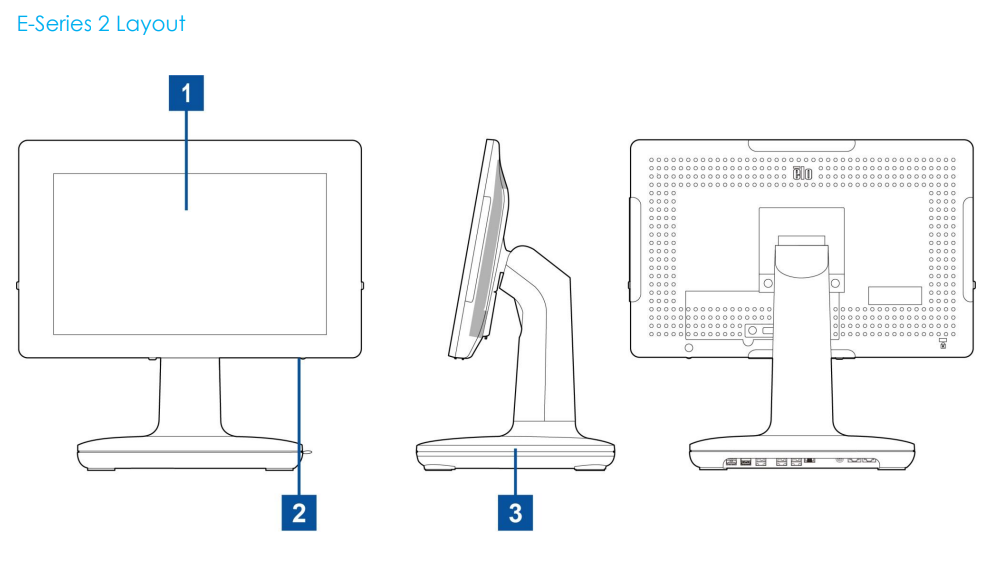

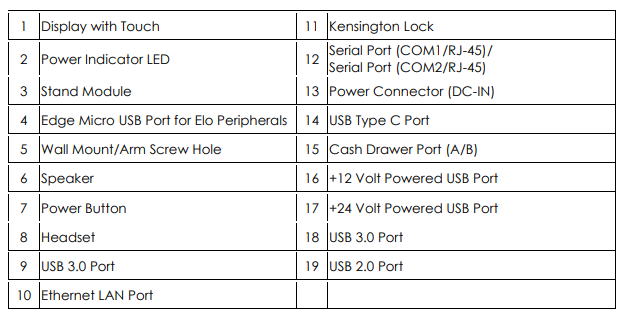

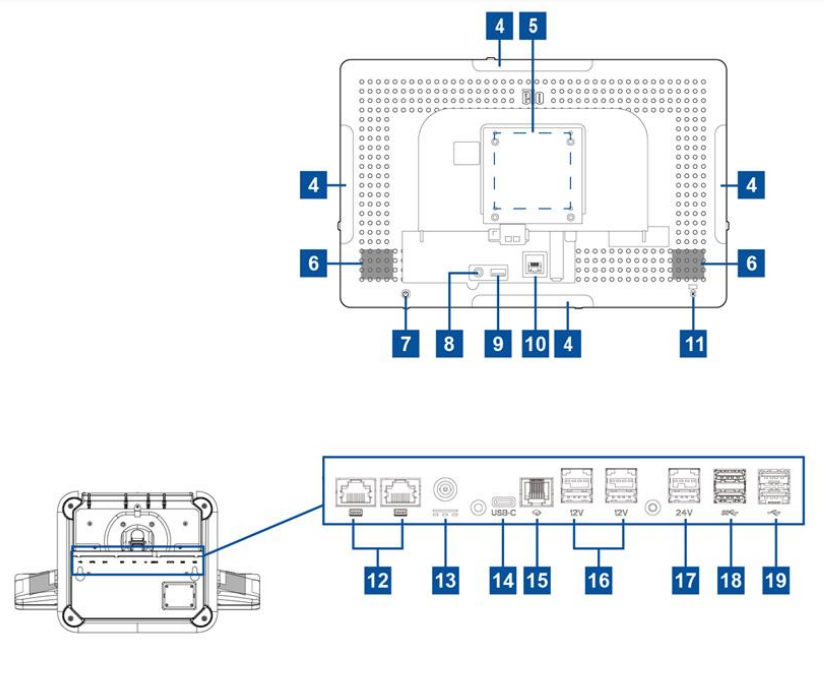

La disposition et les connexions de l'E-Series 2 sont présentées ci-dessous.

Ce qui suit peut être trouvé dans le manuel utilisateur E-Series 2 .pdf




1. Écran tactile
Le modèle est disponible avec les technologies tactiles suivantes.

• TouchPro, capacitif projetif à bord zéro (PCAP)

2. Indicateur LED d'alimentation
L'indicateur LED d'alimentation montre l'état de l'ordinateur tactile. Voir la section 3 du manuel utilisateur pour plus de détails.

3. Module de support
Le module de support est un design robuste qui soutient les ordinateurs tactiles tout-en-un Elo.

4. Port Micro USB sur le bord (kit d'accessoires - connexions)
L'E-Series 2 comprend quatre ports USB sur le bord de l'écran pour le montage de périphériques optionnels. Les périphériques peuvent être montés et fixés sur le bord pour répondre à de nombreux besoins en périphériques IO.

5. Fixation VESA
Un motif de montage à quatre trous de 75x75mm pour vis M4 est fourni à l'arrière du moniteur.
La conformité VESA FDMI est codée : VESA MIS-D, C

6. Haut-parleur
Deux haut-parleurs intégrés de 2 watts fournissent une sortie audio pour la lecture.

7. Bouton d'alimentation
Appuyez sur le bouton d'alimentation pour allumer/éteindre le système d'ordinateur tactile.

8. Casque
Le port audio est conçu pour la connectivité des casques et des micros.

9. Port USB 3.0
Un port USB 3.0 Super Speed standard est disponible à l'arrière du système d'ordinateur tactile.

10. Port LAN Ethernet
Le port LAN Ethernet de l'E-Series 2 offre une capacité de vitesse allant jusqu'à 1 Gbps pour le réseau.

11. Verrou Kensington
Le verrou Kensington est un mécanisme anti-vol standard pour sécuriser le bureau à l'emplacement de montage souhaité. Le câble de verrou Kensington n'est pas inclus.

12. Port série (COM1/RJ-45)/Port série (COM2/RJ-45)
Le port série est une spécification RS-232 pour la connexion via une interface RJ-45.

13. Connecteur d'alimentation (DC-IN)
Pour alimenter l'ordinateur tactile, branchez le connecteur DC de l'adaptateur secteur AC/DC dans la connexion d'alimentation de l'appareil.

• Remarque : Lorsque vous devez détacher la prise DC du module de support, saisissez-la comme illustré sur l'image ci-dessous et retirez-la avec précaution.

14. Port USB Type-C
Le port USB Type-C permet de se connecter à d'autres appareils compatibles Type-C.

15. Port de tiroir caisse (A/B)

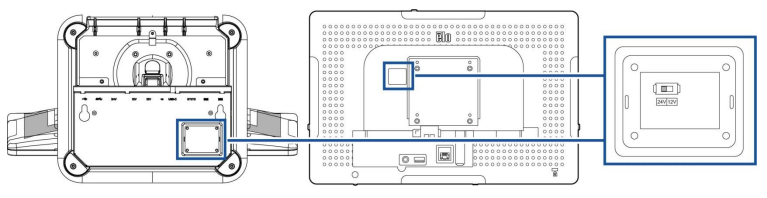

Le port principal de tiroir caisse est un design d'interface RJ-12 et permet un fonctionnement commutable à +12VOLTS et +24VOLTS. Le paramètre par défaut est à +24 Volts et les réglages sont ajustables depuis le bas du module de support ou au dos du moniteur.

16. Port USB alimenté +12 Volts
Le maximum de la puissance de l'USB alimenté à +12 Volts serait limité à 12 Volts à 1,5 Ampères.

17. Port USB alimenté +24 Volts
Le port USB alimenté à +24 Volts est conçu pour tous les modèles E-Series 2. La puissance maximale du port USB alimenté à +24 Volts est de 24 Volts à 2,3 Ampères. Dans des circonstances spéciales, veuillez utiliser un adaptateur de puissance externe pour votre périphérique 24V (NE PAS UTILISER sur le port USB alimenté à 24V) quand votre système fonctionne à pleine charge à 100 % et que tous les ports I/O, sauf celui alimenté à 24V, sont connectés pour la charge maximale de chaque port. Veuillez vous assurer que la consommation énergétique globale de vos périphériques ne dépasse pas les 156W.

18. Port USB 3.0
Deux ports USB 3.0 Super Speed standard sont disponibles sur le panneau d'entrée/sortie du système d'ordinateur tactile.

19. Port USB 2.0
Deux ports USB 2.0 sont disponibles sur le panneau d'entrée/sortie du système d'ordinateur tactile.
