Cet article fournit des instructions étape par étape pour accéder en toute sécurité au SSD, à la RAM et à la batterie CMOS sur les systèmes Elo E-Series 3 de 15 pouces avec processeurs Intel.

Accéder au SSD et à la RAM sur un Elo I-Series 3 avec Intel peut être nécessaire pour améliorer le stockage, améliorer les performances ou remplacer des composants défectueux. Augmenter la RAM peut améliorer le multitâche, tandis que mettre à niveau le SSD peut augmenter le stockage et améliorer la réactivité du système. Cette procédure peut également être nécessaire pour le dépannage matériel ou la maintenance. Elle ne doit être effectuée que par du personnel qualifié, car une manipulation incorrecte peut endommager l'appareil ou annuler la garantie.

Outils et équipements nécessaires

• Tournevis cruciforme (#1 ou #2)
• Outil de levage en plastique
• Bracelet antistatique (recommandé)
• Surface de protection ou tapis antistatique

Précautions de sécurité

• Éteindre l'appareil et le déconnecter de toutes les sources d'alimentation avant de commencer.
• Porter un bracelet antistatique pour éviter les dommages causés par décharge électrostatique (ESD).
• Manipuler les composants internes avec soin pour éviter les dommages.

Procédure

1. Préparer l'appareil

• Placer le E-Series 3 face vers le bas sur une surface propre, douce et protectrice pour éviter les rayures ou les dommages.
• Si l'appareil a un support, retirez-le :

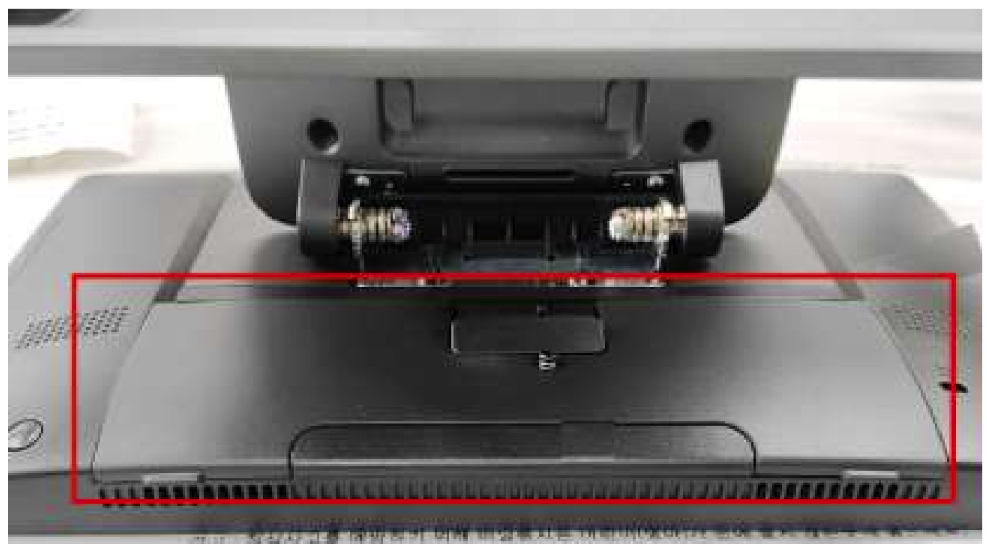

  • Retirer le cache des câbles.

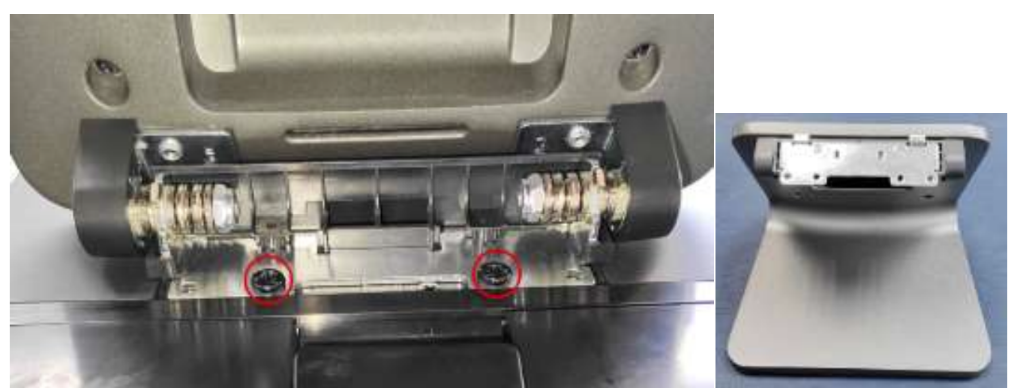

  • Retirer les deux vis cruciformes du montage du support.
  • Soulever le support de l'unité.

2. Retirer la vis centrale et les caches de connecteur latéral

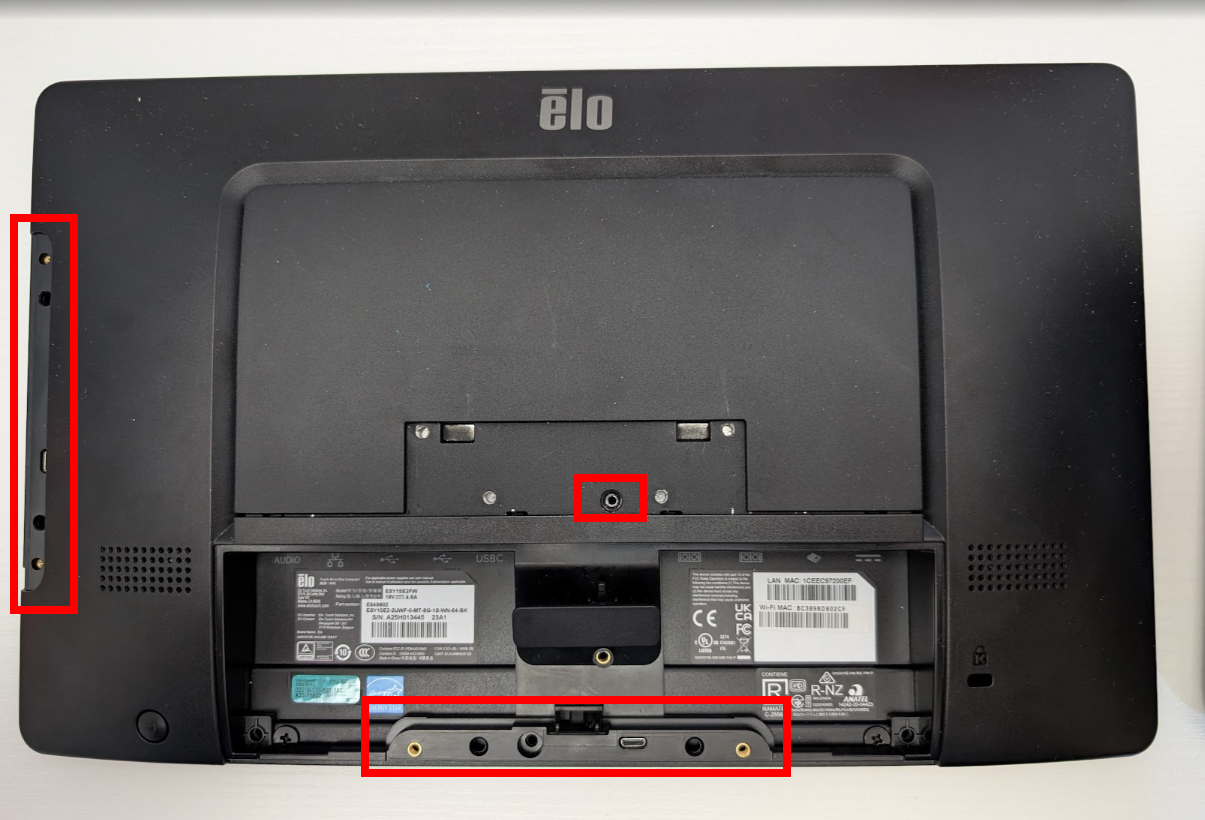

• Retirer la vis centrale entourée sur la photo ci-dessous.
• Détacher les deux (2) caches des ports périphériques des connexions latérales en les tirant délicatement vers l'extérieur.

3. Retirer le cache arrière du boîtier avant

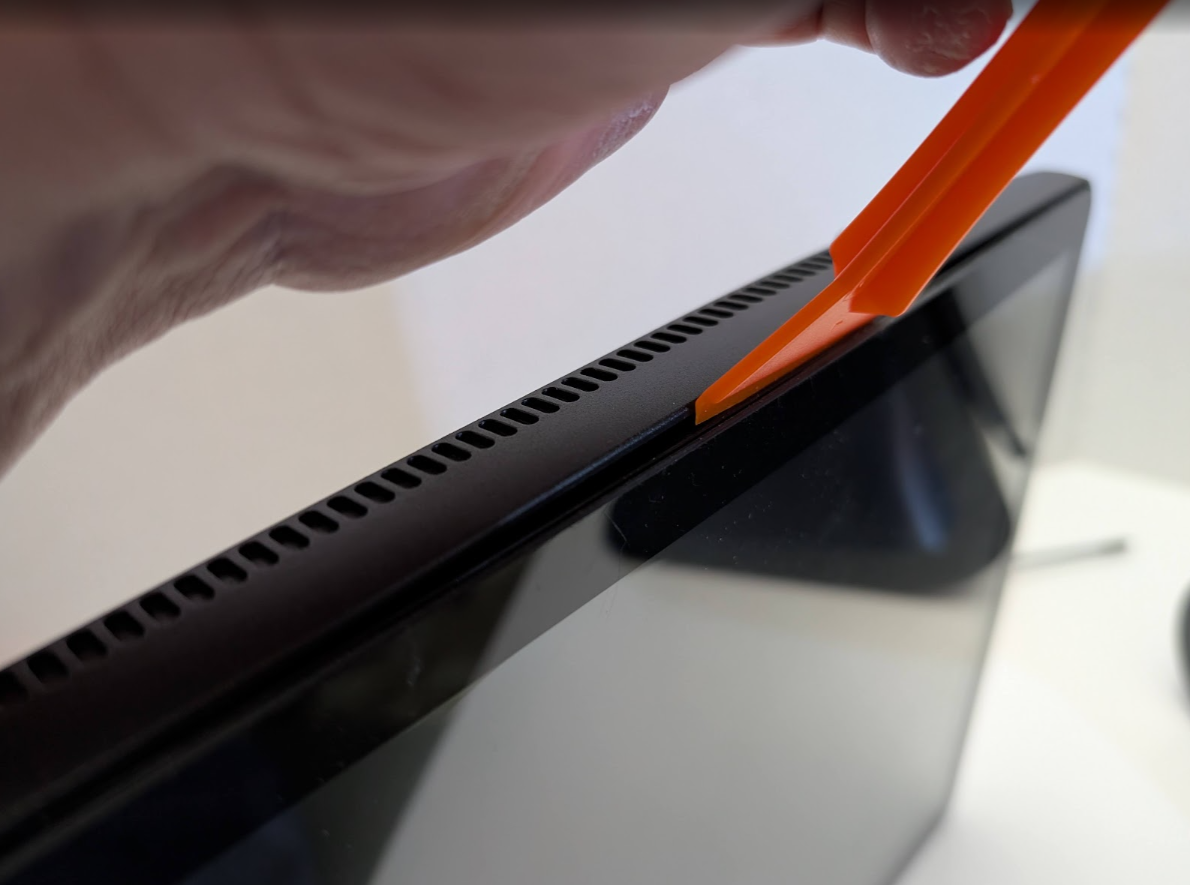

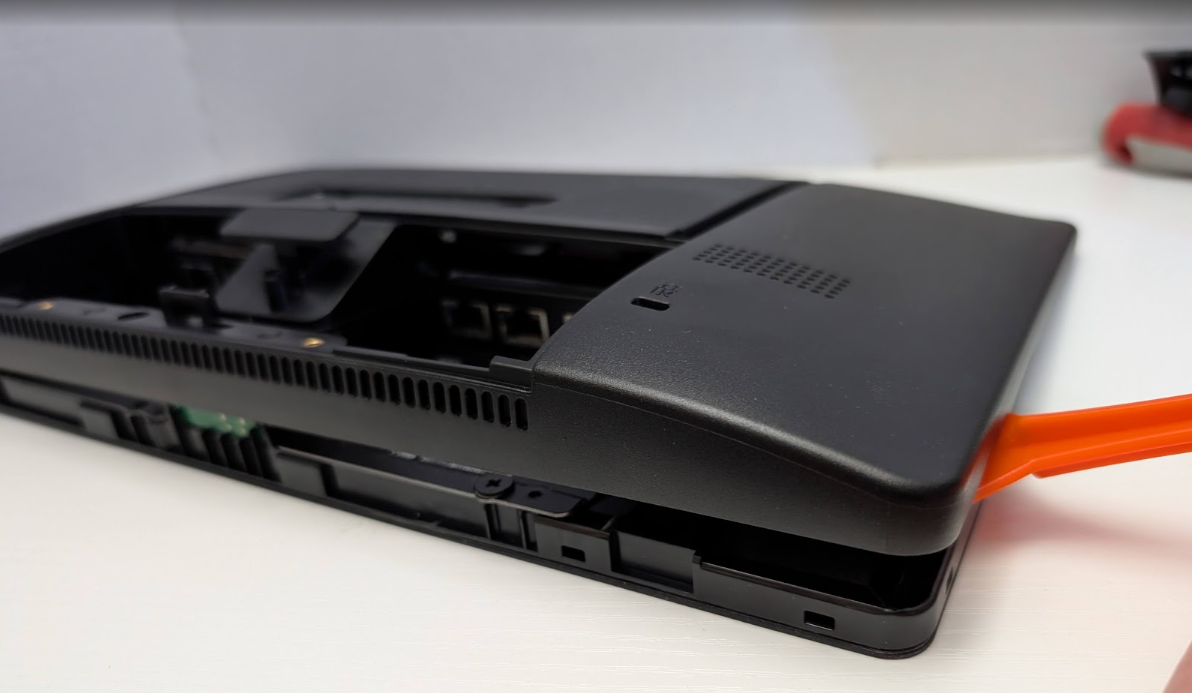

• À l'aide d'un outil de levage en plastique, commencez au bord inférieur de l'unité et travaillez délicatement autour, en levant doucement pour détacher le cache en plastique arrière du boîtier avant.

4. Accéder au SSD, à la RAM et à la batterie CMOS

• Maintenir le cache arrière en position, en veillant à ne pas contraindre ni déconnecter les fils internes.

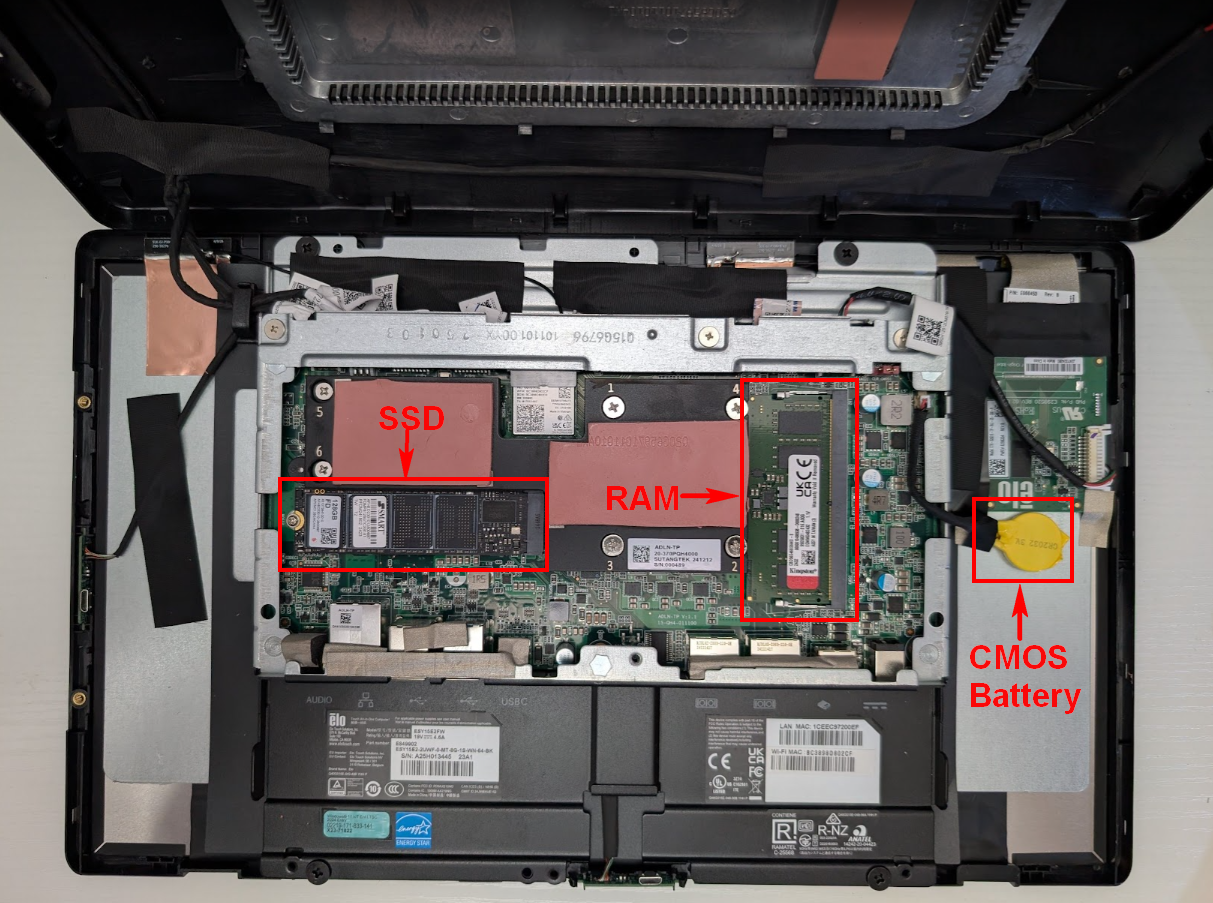

• Le SSD, la RAM et la batterie CMOS sont visibles comme montré sur la photo ci-dessous.

5. Remonter l'unité

• Réinstaller tous les composants en inversant les étapes ci-dessus, en s'assurant que toutes les connexions sont sécurisées et que le cache arrière s'enclenche fermement en place.
