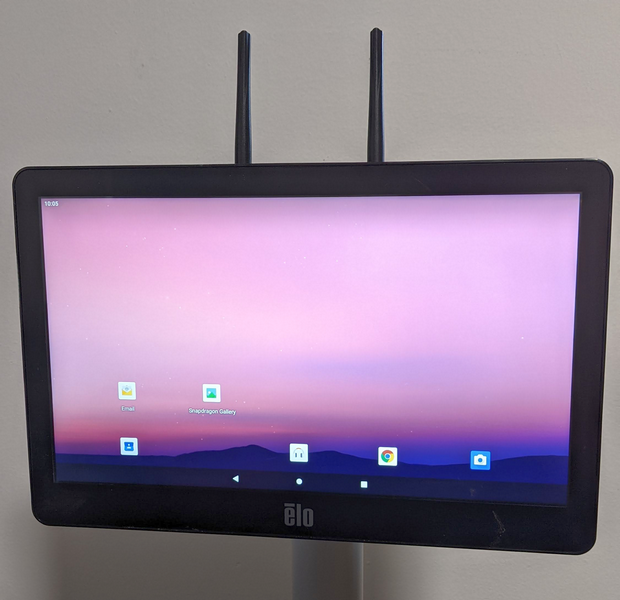

Cet article explique que l'appareil Backpack 4 dispose de nombreuses possibilités de montage, y compris un montage "sandwich" entre un écran et un support

Cet exemple utilise le matériel suivant :

• 1 x moniteur tactile ET1302L, Noir sans support (dans le monde entier), P/N:E683595
• 1 x modèle standard Backpack 4.0, P/N:E393359
• 1 x support de sol à mât , P/N:E048069
• 4 x vis à machine M4-0.7 x 35mm

Étapes

1. Choisissez un support ou un montage qui soutiendra votre écran. Le Backpack 4 possède des options de montage VESA de 75 mm et 100 mm et peut être utilisé avec tout écran ayant l'un de ces modèles de montage VESA.

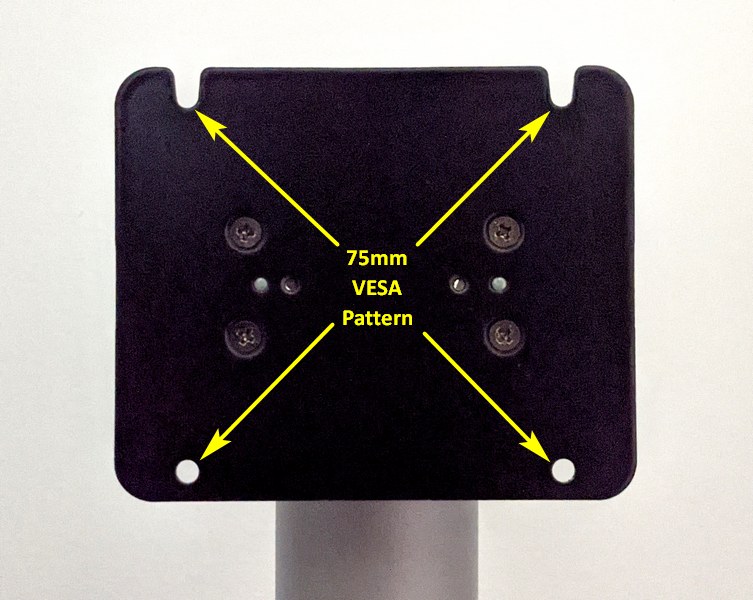

• Le support de sol à mât Elo a l'option d'utiliser soit un montage VESA de 75 mm, soit de 100 mm. Dans cet exemple, nous utilisons l'option VESA de 75 mm.

2. Assurez-vous de noter la profondeur maximale de vis autorisée sur votre écran.

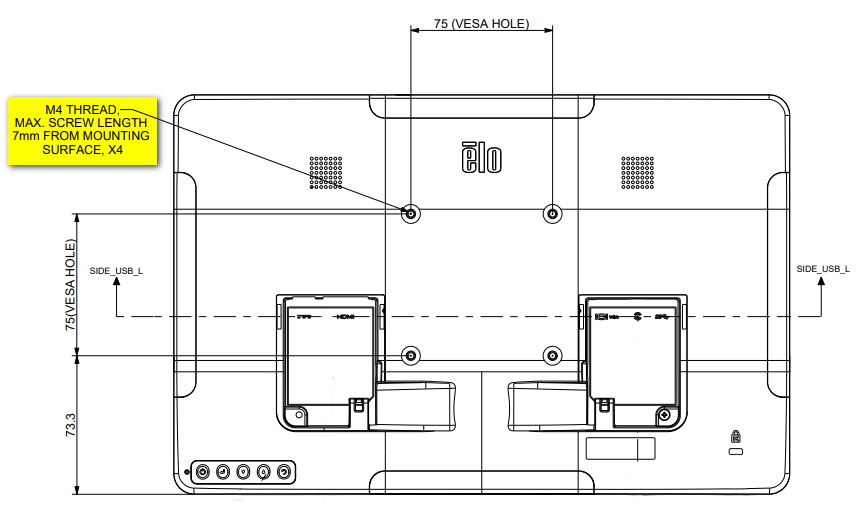

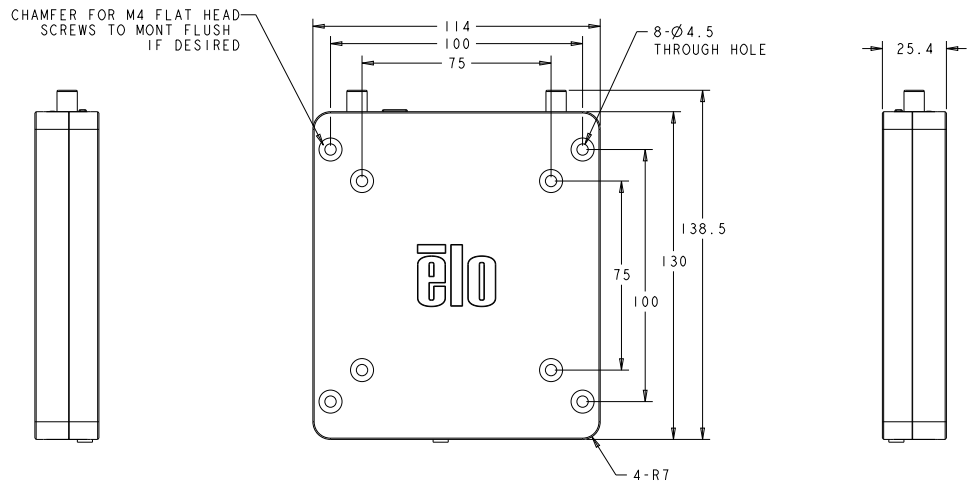

• Par exemple, la profondeur maximale de vis du 1302L est de 7 mm à partir de la surface de l'appareil. L'appareil Backpack 4 fait 25,4 mm d'épaisseur et le plateau de montage VESA sur le support est épais de 2,5 mm. Prenez ces mesures en compte lors de la sélection de la longueur des vis utilisées.

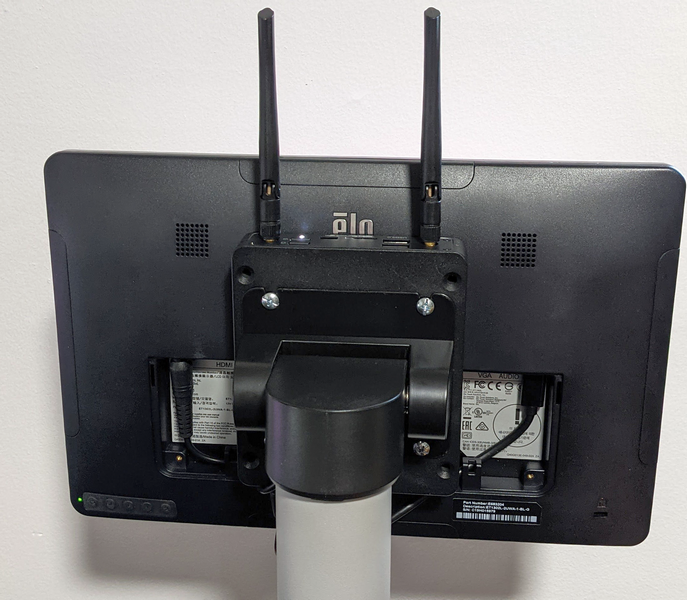

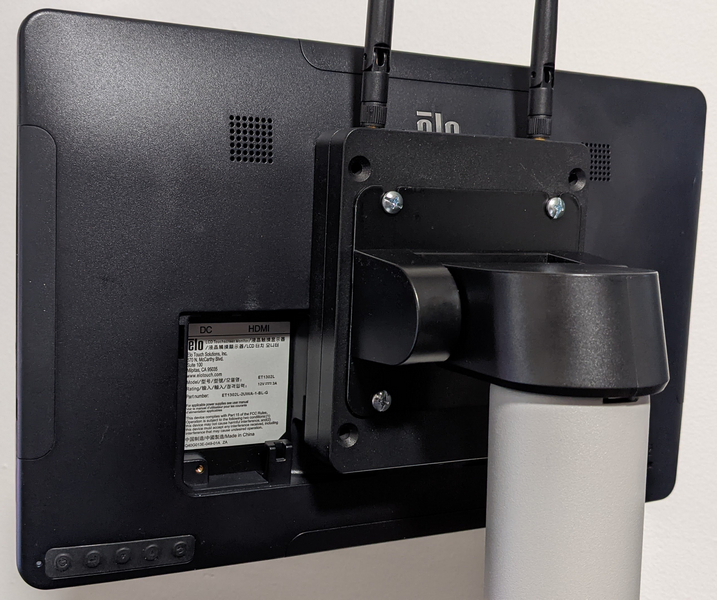

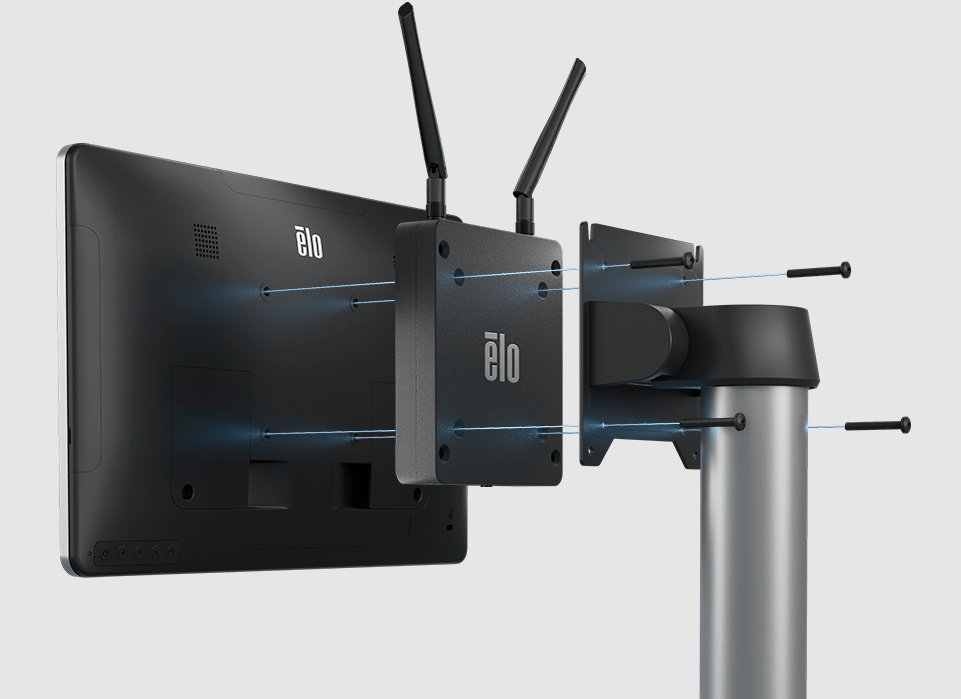

3. Placez l'appareil Backpack 4 entre l'arrière de l'écran et le support, puis insérez les vis à travers les trois parties (Support, Backpack 4 et Écran).

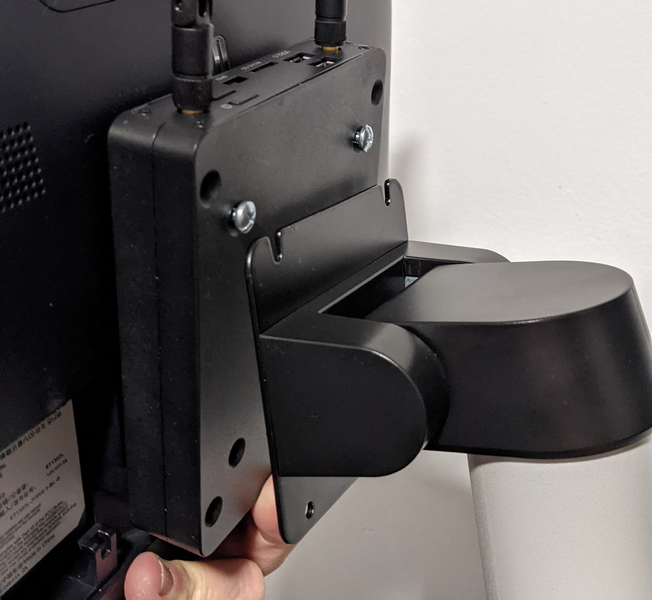

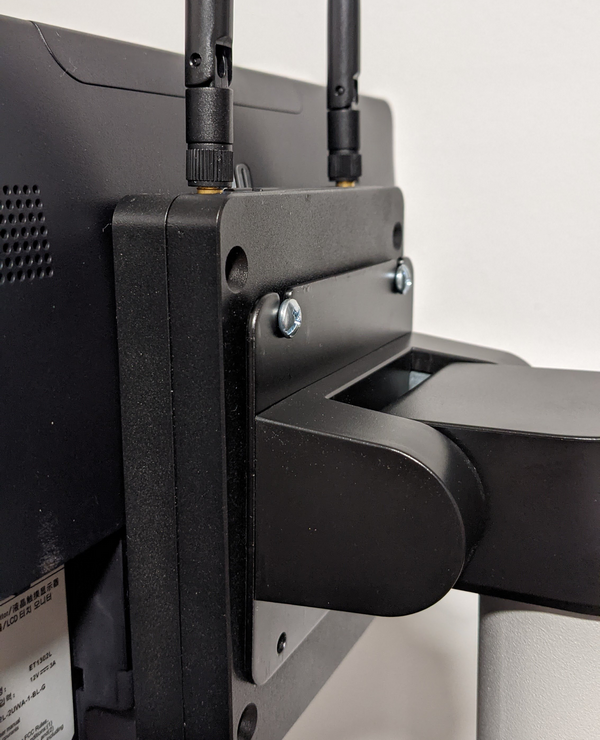

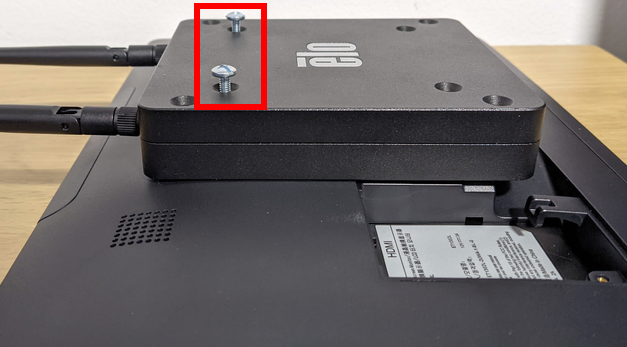

• Optionnellement, si votre montage VESA a des découpes pour les vis supérieures (comme dans notre exemple), vous pouvez commencer à visser les deux vis supérieures sur le Backpack et l'Écran, en laissant suffisamment de filet pour les placer dans les découpes du montage VESA, voir les photos ci-dessous.

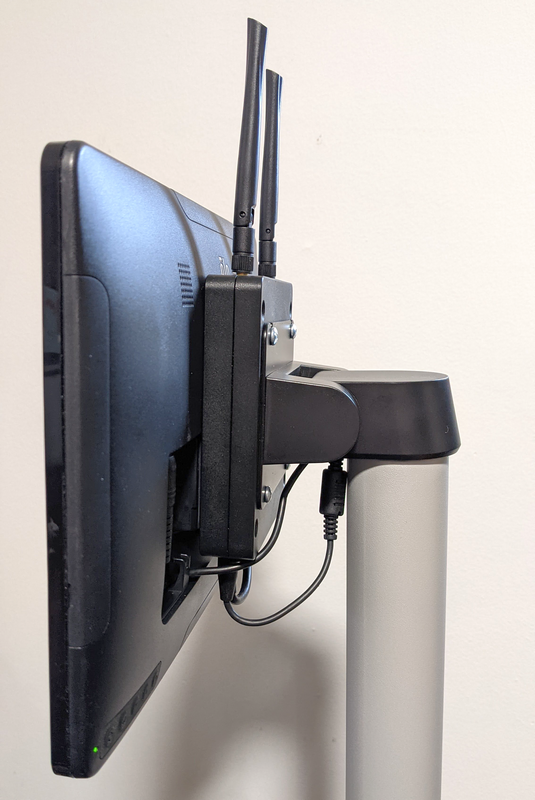

4. Faites passer les câbles par le chemin des câbles et effectuez toutes les connexions.

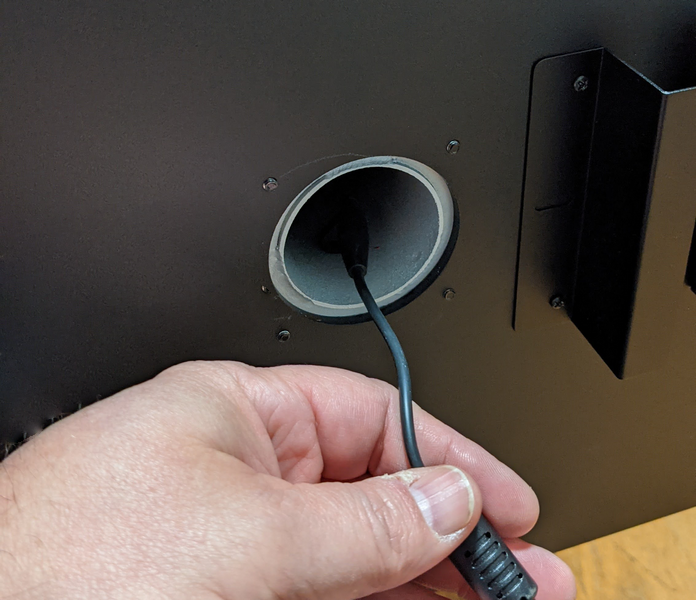

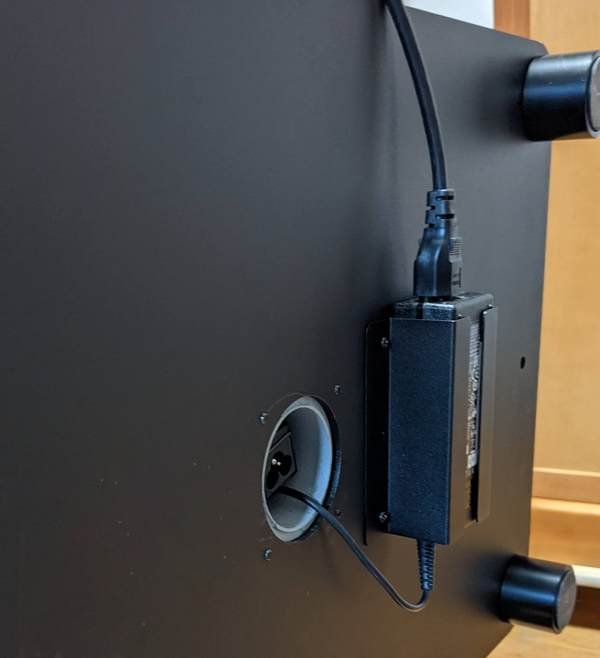

• Notez que si vous utilisez un grand support à mât (comme dans notre exemple), il peut être plus facile de tirer les câbles nécessaires à travers le mât avant de monter les appareils.
