Cet article fournit des étapes pour utiliser le logiciel NCR Imaging Suite avec l'ordinateur tactile EloPOS All-In-One (AIO).

Remarques :

• Les règles du réseau doivent autoriser le port UDP 137 pour le trafic NetBIOS
• L'adaptateur réseau doit autoriser NetBIOS sur TCP/IP
• Dossier partagé réseau (emplacement pour stocker et déployer les images capturées)
• Serveur Windows ou station de travail
• Aucun autre service DHCP ne doit exister sur le segment réseau
• Fonctionne avec et sans passerelle réseau
• Lors de l'ajout de pilotes supplémentaires à Boot.wim, maintenir le fichier en dessous de 400 Mo

Téléchargement de l'Elo Imaging Suite :
https://www5.ncr.com//support/support_drivers_patches_radiant.asp?Class=Hospitality/GenDrivers_display v5.4.0.4
Contenu du fichier :

• Prérequis
• PXEBOOT-WINPE
• Recovery_Update
• Utilitaires
• NCR Imaging Suite User Guide.doc
• ReleaseNotes.txt

Instructions :

1. Connectez le serveur “serveur PXE” et le EloPOS “client PXE” sur le même segment réseau
2. Sur le serveur PXE, attribuez une adresse IPv4 statique de 10.10.10.2, masque de sous-réseau 255.255.255.0, passerelle 10.10.10.1, DNS 8.8.8.8, 8.8.4.4
3. Créez un dossier partagé réseau étiqueté “Images”
4. Accédez au dossier \PXEBOOT-WINPE\UEFI\ et lancez tftpd32.exe

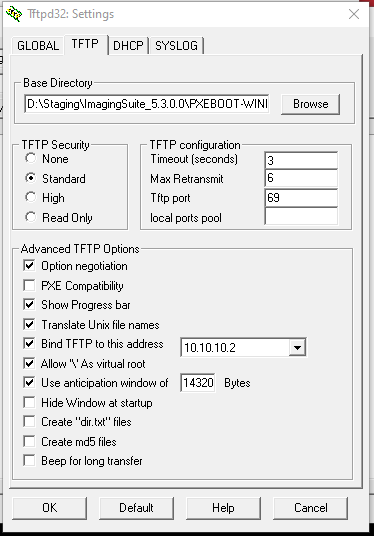

5. Configurez l'onglet TFTP avec les paramètres indiqués ci-dessous

6. Ensuite, configurez l'onglet DHCP avec les paramètres indiqués ci-dessous

7. Sur la fenêtre principale de Tftpd32, sélectionnez l'interface du serveur 10.10.10.2

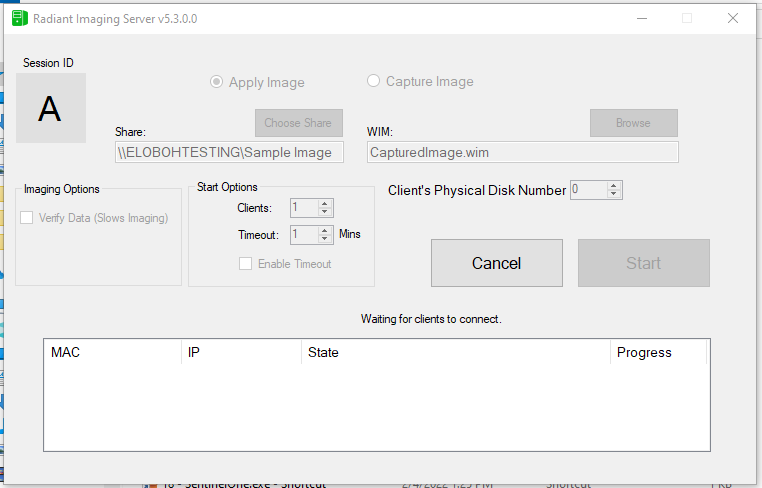

8. Accédez au dossier \ImagingSuite_5.4.0.4\Utilities\ et lancez ImagingServer.exe
9. Sélectionnez Capturer ou Appliquer l'image. Dans cet exemple, nous avons une image capturée prête.
10. Cliquez sur Choisir Partage et sélectionnez le dossier partagé réseau « Images »
11. Entrez les identifiants autorisés à accéder au dossier partagé
12. Cliquez sur Parcourir pour sélectionner une image précédemment capturée (.wim)
13. Cliquez sur Démarrer

14. Sur le client PXE, activez le démarrage PXE et le mode UEFI dans les paramètres du BIOS
15. Effectuez un démarrage réseau IPv4
16. Attendez que le client PXE reçoive une adresse DHCP du serveur PXE
17. Attendez que le client PXE télécharge le fichier boot.wim.
18. Attendez que le client PXE entre dans l'environnement de pré-démarrage et charge le pilote réseau.
19. Attendez que le client PXE lance automatiquement ImageClient.exe
20. Choisissez de Connecter au serveur NCR
21. Si l'adresse IP du serveur PXE apparaît, le client PXE est prêt à recevoir une image.

Autres notes :

• Lorsque boot.wim est supérieur à 400 Mo, EloPOS va planter. Supprimez les pilotes inutiles pour réduire la taille du fichier. Utilisez l'utilitaire DISM sous Windows pour modifier et nettoyer les fichiers .wim.
• ImagingServer.exe utilisera le service NetBIOS pour communiquer avec ImageClient.exe
