Comment activer le mode d'affichage étendu dans le pilote Elo Windows
Les instructions suivantes expliquent comment configurer et calibrer le mode vidéo étendu à l'aide du pilote Multi-Touch Elo — désormais partie de Zebra Technologies pour Windows.

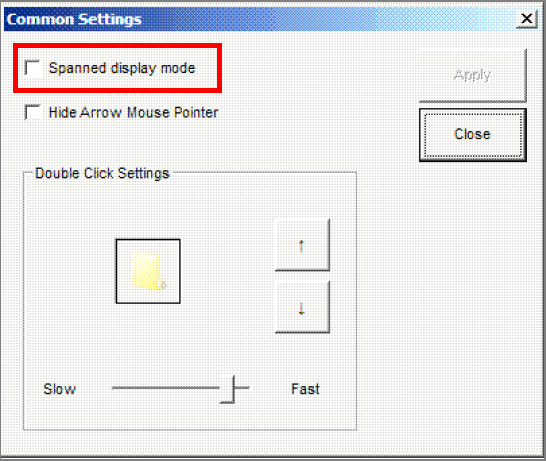

Remarque : L'option Mode d'affichage étendu se trouve dans l'onglet Paramètres communs du pilote Windows. Cette option est uniquement disponible lorsque le système d'exploitation détecte une configuration de moniteur "étendue" unique. Si le système n'est pas configuré en mode étendu, ce paramètre apparaîtra grisé.
Activation et calibration du mode étendu
Prérequis : Pour calibrer correctement vos moniteurs dans une configuration étendue, tous les moniteurs physiques doivent être configurés dans la même orientation exacte.
- Cochez la case Mode d'affichage étendu dans les paramètres du pilote.

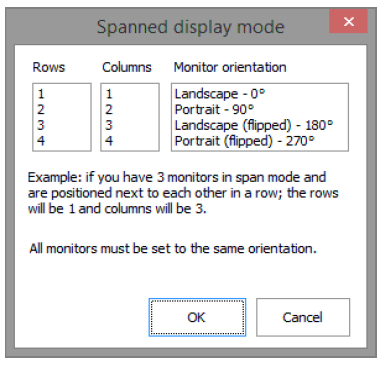

- Cliquez sur le bouton Calibrer les écrans tactiles sur la page principale EloConfig. Une fenêtre de configuration apparaîtra.
- Saisissez le nombre de lignes, de colonnes et l'orientation des moniteurs pour votre configuration étendue spécifique.
- Cliquez sur OK et procédez à la calibration de chaque moniteur tactile pris en charge dans la configuration.
Application de la calibration à 3 points
Pour calibrer correctement les moniteurs tactiles en mode d'affichage étendu, vous devez modifier le fichier de configuration EloOptions.ini afin d'imposer une calibration du pilote à 3 points. Cela déclenchera le processus de calibration correct pour tous les moniteurs connectés.

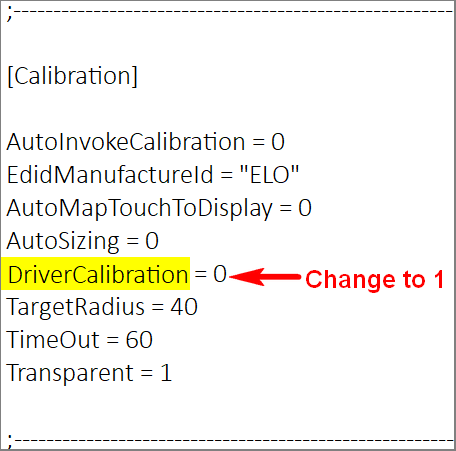

- Ouvrez le fichier
EloOptions.iniet assurez-vous que les valeurs suivantes sont définies :[Calibration]DriverCalibration = 1
Application de la configuration
-
Avant l'installation du pilote : Ouvrez le fichier
EloOptions.inidepuis le dossier du pilote extrait, modifiezDriverCalibrationen1, installez le pilote, puis effectuez la calibration. -
Après l'installation du pilote : Accédez au répertoire du pilote installé, ouvrez
EloOptions.ini, modifiezDriverCalibrationen1, enregistrez le fichier, puis recalibrez les écrans.
Avertissement important : Si vous modifiez le fichier après l'installation, vous devez ouvrir votre éditeur de texte (comme le Bloc-notes) avec les privilèges administrateur afin de pouvoir enregistrer les modifications dans le fichier
EloOptions.ini.Article connexe : Mode d'affichage étendu ne fonctionne pas avec le mode ForceMouse
