Cet article fournit les étapes pour accéder et remplacer le SSD sur un système POS Elo E-Series 2

Spécifications
Le système POS E-Series 2 est livré standard avec :

• SSD M.2 SATA 128 Go, 80 TBW

Numéros de pièce de remplacement SSD

• SSD M.2 SATA 128 Go – Elo P/N : E206352
• SSD M.2 SATA 256 Go – Elo P/N : E206556

Étapes
1. Déconnecter l'alimentation du système E-Series 2 et placer face vers le bas sur une surface de protection

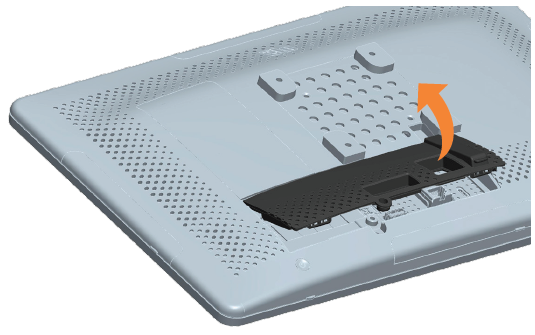

2. Retirer et sauvegarder la vis et le cache connecteur

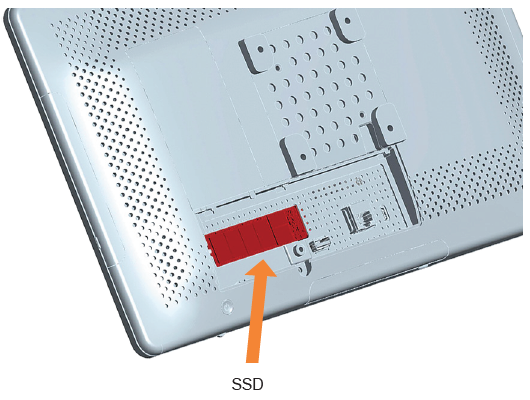

3. Localiser le SSD, voir l'emplacement mis en évidence ci-dessous

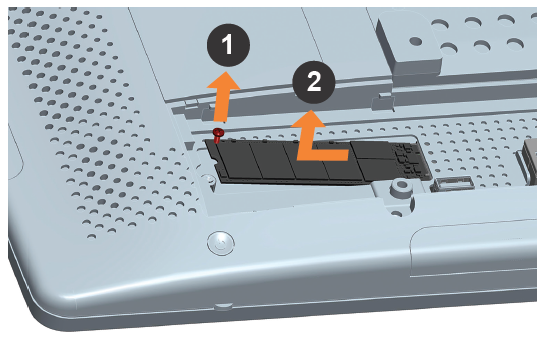

4. À l'aide d'un tournevis cruciforme, retirer la vis de maintien et soulever le SSD

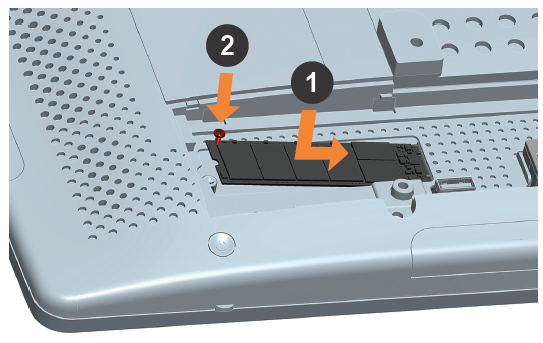

5. Remplacer le SSD et sécuriser avec la vis cruciforme




6. Remplacer le cache connecteur et la vis cruciforme.
