Cet article décrit comment accéder à la mémoire (RAM) du système de point de vente Elo E-Series 2

Les systèmes E-Series 2 sont extensibles jusqu'à 8 Go max (4 Go dans le premier slot et 4 Go dans le second slot).

Spécifications de la mémoire

• Configuration par défaut pour la mémoire (RAM) sur les systèmes EloPOS :
  • 4 Go 2666 MHz DDR4 SO-DIMM sur 1 des 2 slots

Numéros de pièces de mémoire

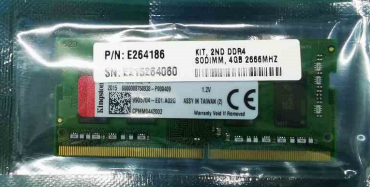

• Mémoire SO-DIMM DDR4 4 Go 2666 MHz - Elo P/N : E264186
  • (Extensible jusqu'à 8 Go maximum sur 2 slots)

Modules de mémoire testés :

• Smart Modular Technologies : ST5126SO451693-SC

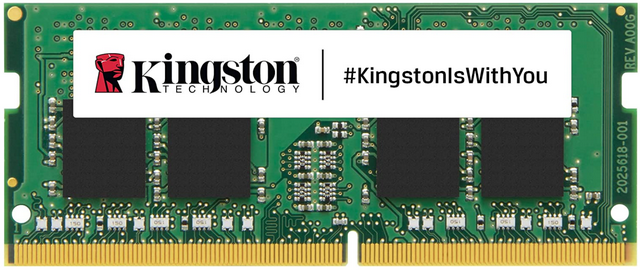

• Kingston : CBD26D4S9S1KC-4

Étapes
Pour accéder à la mémoire (RAM), suivez les étapes ci-dessous :

1. Débranchez l'alimentation de l'appareil et placez face vers le bas sur une surface protectrice.

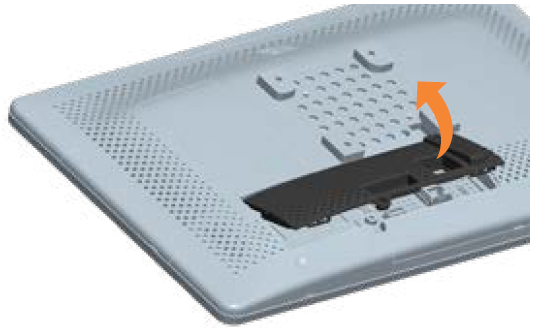

2. Retirez et conservez la vis Philips et le panneau d'accès inférieur.

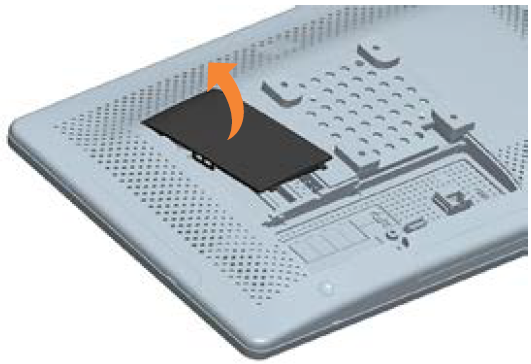

3. Retirez et conservez le couvercle DDR.

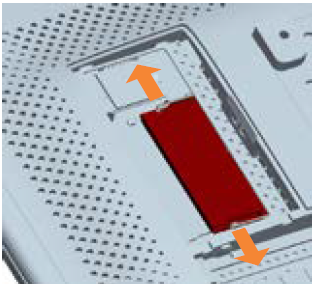

4. Pour retirer les modules de mémoire existants, tirer les onglets de chaque côté vers l'extérieur et le module se soulèvera.

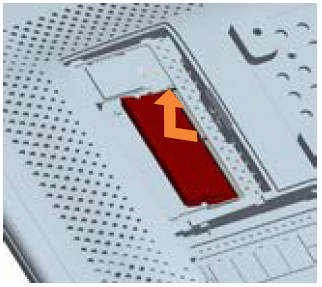

5. Insérez le premier module de mémoire dans le slot arrière à un angle puis appuyez vers le bas pour le verrouiller en place. Remettez le couvercle DDR et le couvercle de câble.

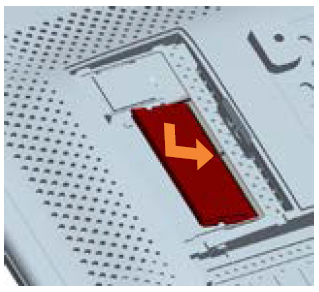

6. Insérez le deuxième module de mémoire dans le slot arrière à un angle puis appuyez vers le bas pour le verrouiller en place. Remettez le couvercle DDR et le couvercle de câble.
