Cet article explique comment flasher le BIOS sur les unités X-Series Rev. A avec le BIOS H81
Les étapes ci-dessous décrivent comment flasher le BIOS sur une unité Elo X-Series Rev. A équipée du BIOS H81.
1. Créez une clé USB bootable
a. La clé USB doit avoir une capacité d’au moins 512 Mo ou plus
b. Téléchargez la dernière version de l’utilitaire Rufus ici : https://rufus.ie/
c. Cette procédure utilise la version 3.11 de Rufus

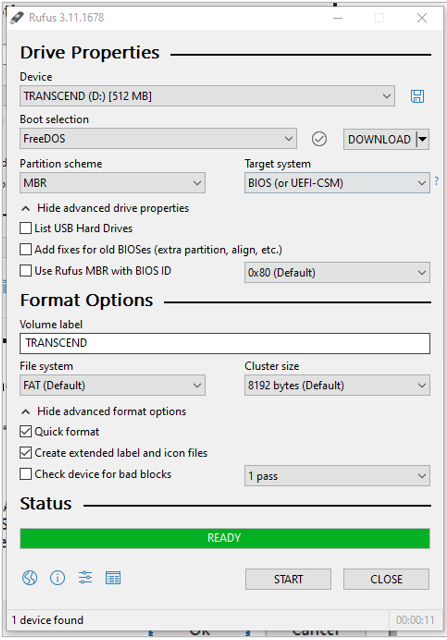

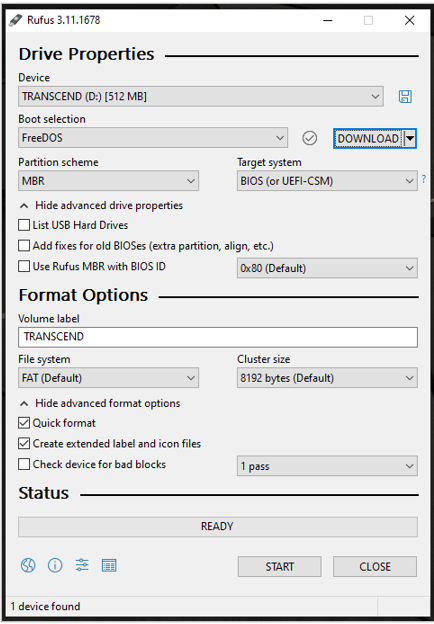

d. Lancez Rufus et créez la clé USB bootable.
ii. Sélectionnez DOWNLOAD dans la flèche déroulante
iii. Laissez le schéma de partition sur MBR
iv. Le système cible doit être BIOS (ou UEFI-CSM)
v. Le système de fichiers doit être FAT (par défaut)
vi. Sélectionnez Formatage rapide
vii. Sélectionnez Créer une étiquette étendue et des fichiers d’icône
viii. Choisissez Démarrer pour créer la clé USB bootable

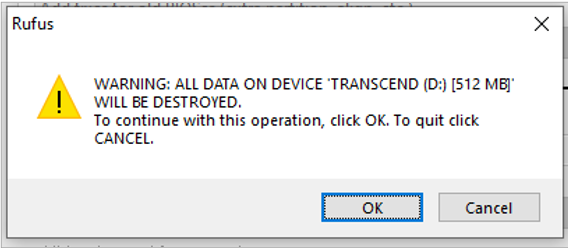

e. Lorsque le message d’avertissement apparaît, sélectionnez OK pour continuer
f. Lorsque le formatage est terminé, vous verrez PRÊT dans la barre d’état. Sélectionnez Fermer pour fermer l’utilitaire.

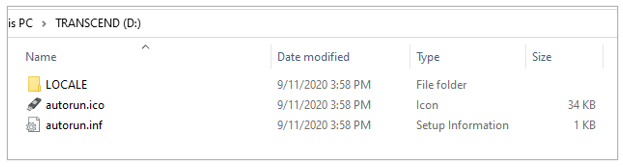

g. Avec l’Explorateur de fichiers Windows, ouvrez la clé USB ; elle devrait ressembler à ce qui suit :
h. Téléchargez le fichier correct de firmware BIOS pour votre produit Elo depuis le site Elo. Cette procédure est démontrée sur un ESY15X3-2UWA-1-MT-ZB-4G-3H-W7-64-BK, qui est une unité 15X3 Rev. A. Le fichier firmware BIOS correct pour cette unité est SA20V130H81.zip ; n’utilisez pas ce fichier sur votre produit Elo sauf si vous avez exactement la même unité que celle utilisée dans cette démonstration.

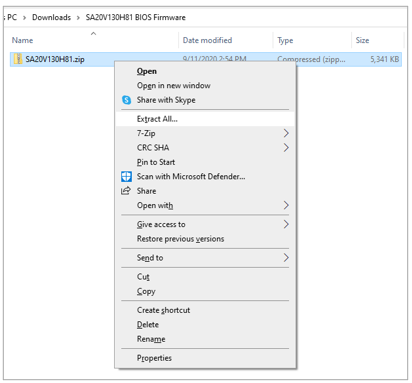

i. Décompressez le fichier firmware en cliquant droit et en choisissant « extraire tout ».

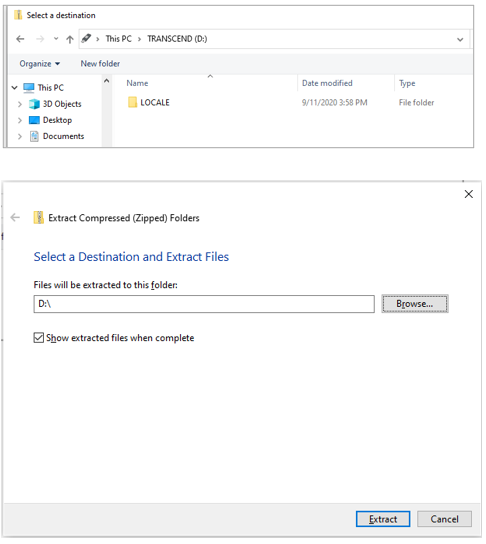

j. Extrayez vers la clé USB nouvellement créée.

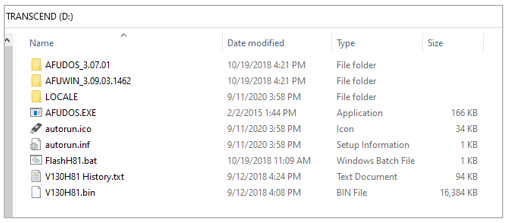

ii. Voici un exemple du contenu de la clé USB après extraction des fichiers firmware.
2. Insérez la clé USB dans un port USB de l’ordinateur Elo AIO.
3. Connectez un clavier physique à l’ordinateur Elo AIO et démarrez l’ordinateur.

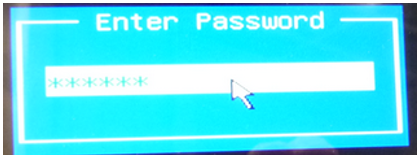

4. Appuyez sur Ctrl + F2 sur le clavier pendant le démarrage pour entrer dans le BIOS Admin – lorsque le mot de passe est demandé, saisissez : eloelo

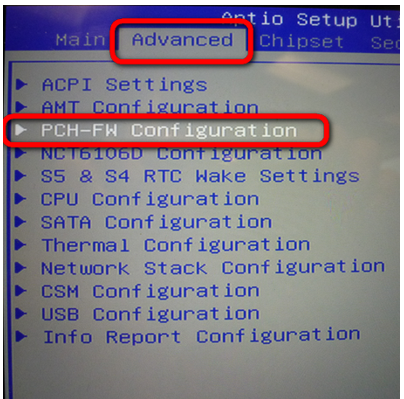

5. Allez à l’onglet Avancé et entrez dans la section Configuration PCH-FW.

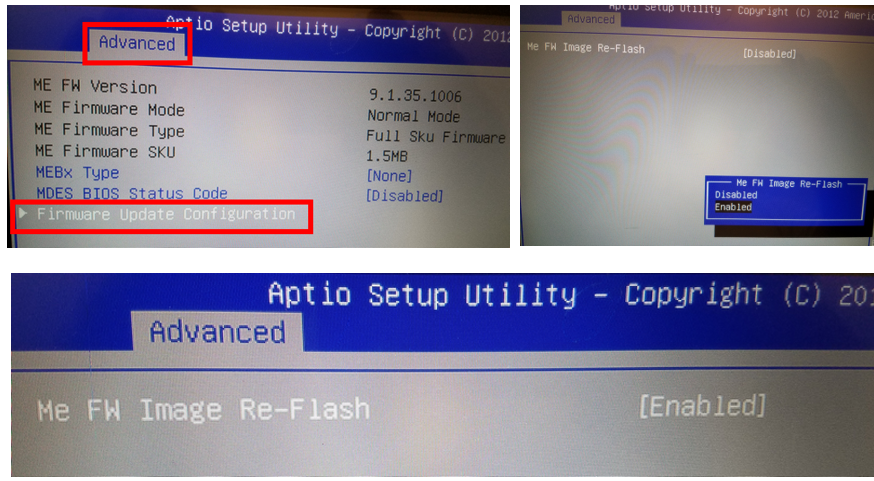

6. Entrez dans la Configuration de mise à jour du firmware et changez Me FW Image Re-Flash en Activé

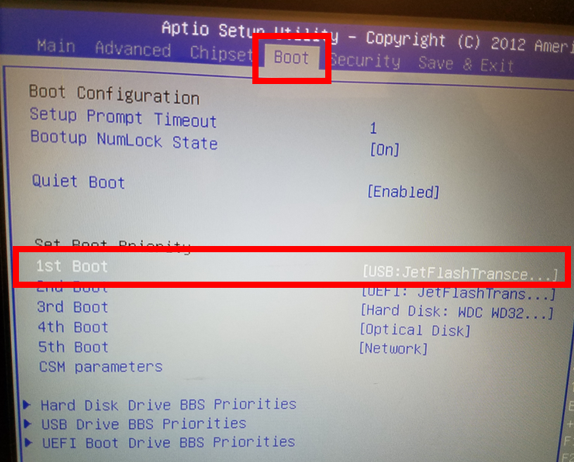

7. Allez dans la section BOOT et réglez la clé USB comme 1er périphérique de démarrage

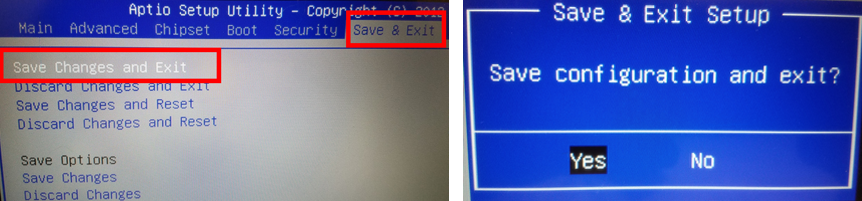

8. Allez dans la section Sauvegarder & Quitter et choisissez Sauvegarder les modifications et quitter

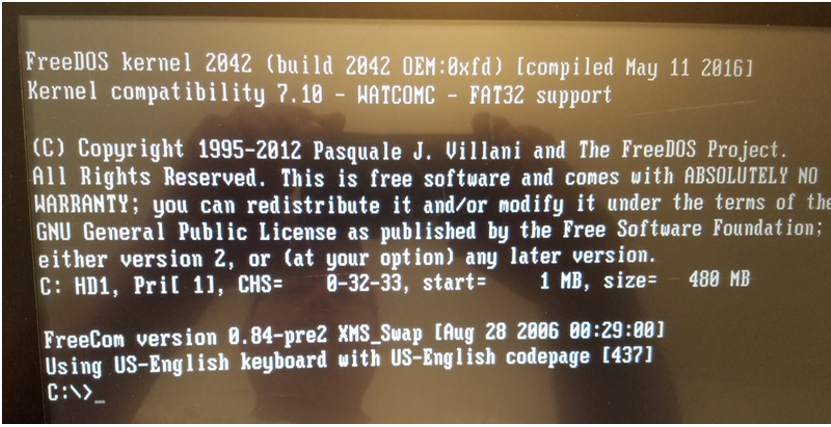

9. L’ordinateur doit maintenant démarrer sur l’écran DOS ci-dessous.

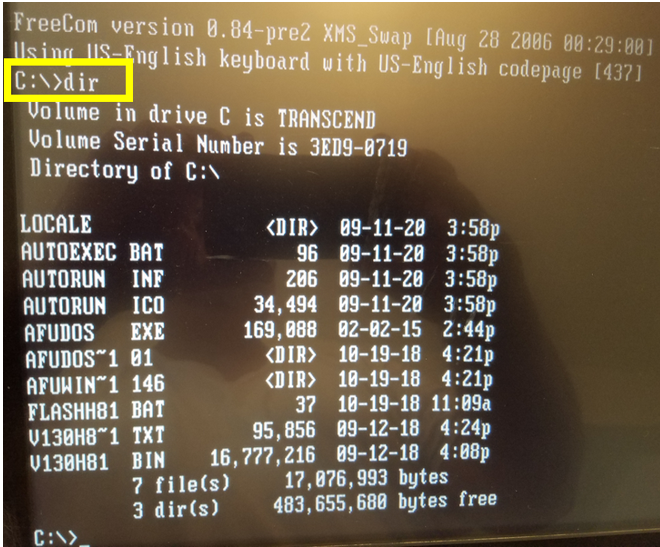

10. À l’invite C:\, tapez dir pour voir tous les fichiers dans le répertoire.

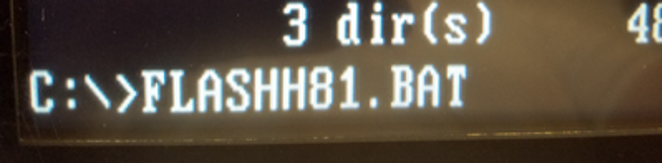

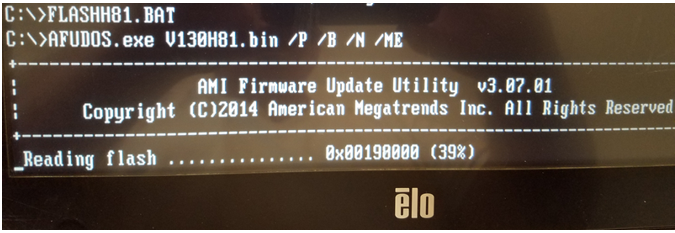

11. À l’invite C:\, tapez FLASHH81.BAT (votre fichier .bat peut être différent selon le produit que vous mettez à jour. Tapez simplement le fichier qui a l’extension BAT)
12. La mise à jour du firmware BIOS va alors commencer. Soyez patient, la mise à jour ne devrait prendre que quelques minutes. NE PAS INTERRUPPRE LA MISE À JOUR SOUS PEINE D’ENDOMMAGER L’ORDINATEUR !!!

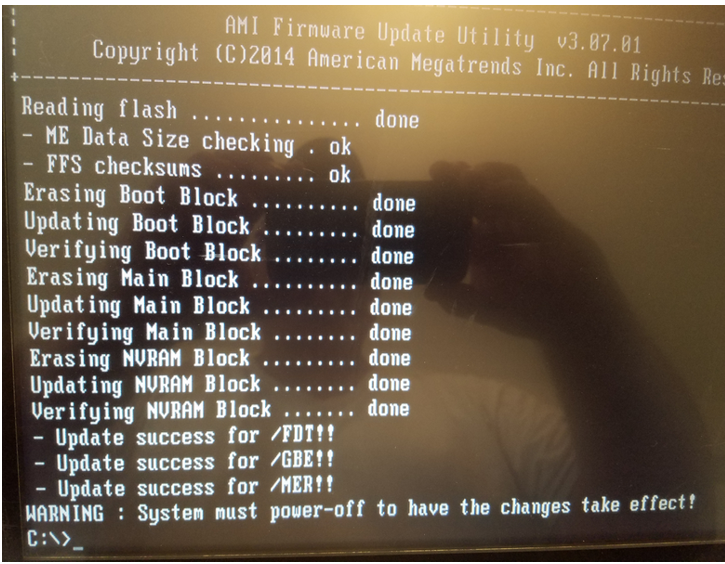

13. Lorsque la mise à jour est terminée, vous verrez l’AVERTISSEMENT : Le système doit être éteint pour que les modifications prennent effet !
b. Débranchez le cordon d’alimentation pendant 20 secondes, puis rebranchez l’alimentation et démarrez l’ordinateur.

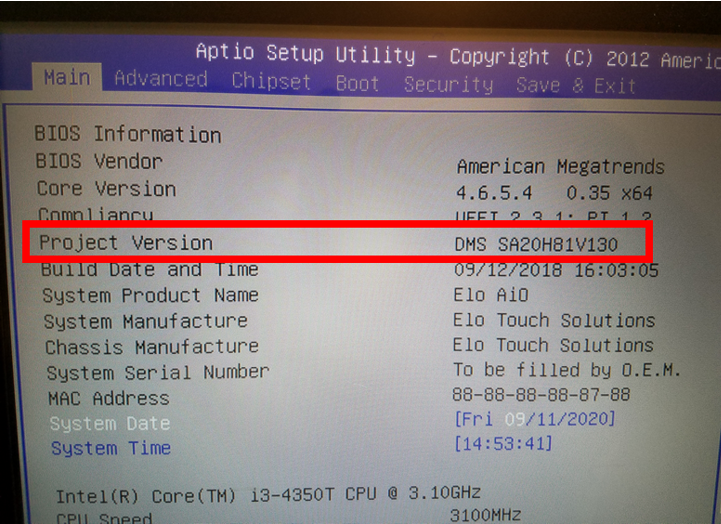

c. La mise à jour du firmware BIOS est maintenant terminée. Vous pouvez entrer dans le BIOS et voir le nouveau numéro de version du projet
