Cet article fournit des directives et des instructions sur la façon de monter un Moniteur Open Frame Elo

Les moniteurs Open Frame sont des moniteurs tactiles sans cadre. Des kits de cadre optionnels sont disponibles à l'achat pour la plupart des Moniteurs Open Frame d'Elo.

Ci-dessous se trouvent des directives décrivant comment installer ces moniteurs en utilisant les différentes options de montage.

Montage arrière
Reportez-vous au dessin dimensionnel pour les détails des découpes ; téléchargez le dessin au format PDF depuis la section Documentation des Moniteurs Open Frame.

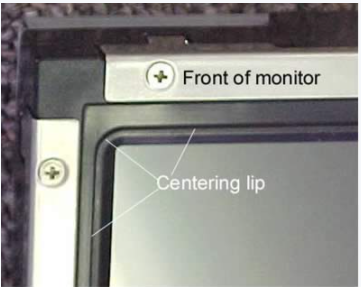

Les moniteurs de base sont conçus pour être montés par l'arrière et fixés par des supports d'angle à fente avec de petites pattes de montage. Un rebord de centrage légèrement surélevé est destiné à s'insérer dans la découpe de la plaque avant. Notez que les coins du rebord de centrage sont arrondis. Le rayon pour chaque moniteur est donné dans les dimensions de découpe, qui sont incluses dans le dessin dimensionnel.

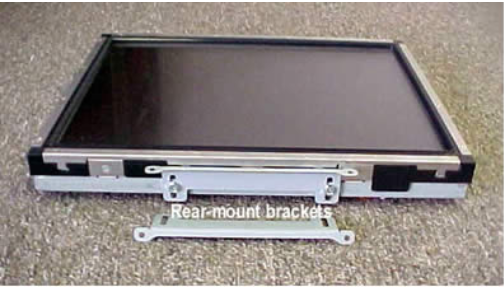

Les supports de montage sont fendus pour permettre un ajustement de l'épaisseur de la plaque avant. Les supports montrés sont destinés uniquement aux applications de montage arrière. Ils peuvent être montés en haut et en bas ou sur les deux côtés du moniteur. Les trous dans les supports se fixent alors à la surface arrière de la plaque avant. Pour les plaques avant en métal, des inserts à pression installés par des professionnels doivent être utilisés à l'arrière de la plaque pour une installation propre (sans fixations visibles). Pour les plaques avant en bois, de courtes vis à bois peuvent être installées depuis l'arrière.

Montage avant.
Des cadres de montage avant optionnels sont disponibles ; consultez la section Accessoires sur les pages web des Moniteurs Open Frame pour les numéros de pièces.



Reportez-vous au dessin dimensionnel pour les détails de découpe et de montage ; téléchargez le dessin au format PDF depuis la section Documentation des pages web des Moniteurs Open Frame.

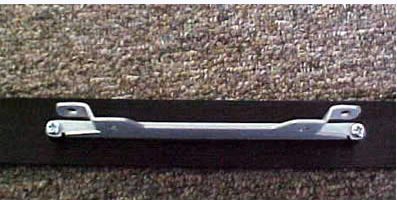

Le cadre de montage avant est livré avec des supports pré-fixés en haut, en bas et sur chaque côté.



Les supports ont des pattes qui s’inclinent vers l'intérieur pour se fixer au moniteur.

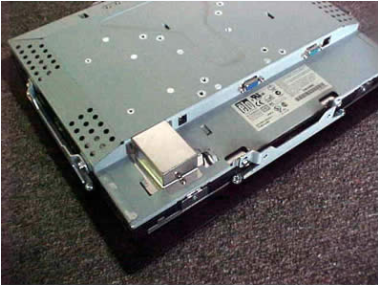

Le moniteur est placé sur le cadre et les quatre supports sont fixés au moniteur avec les vis fournies. Le cadre de montage avant optionnel ajoute environ 3/8" tout autour pour faciliter le montage depuis le côté avant de la plaque avant de l'enceinte.

Maintenant, le moniteur s'insère dans la découpe de la plaque avant, depuis l'avant.

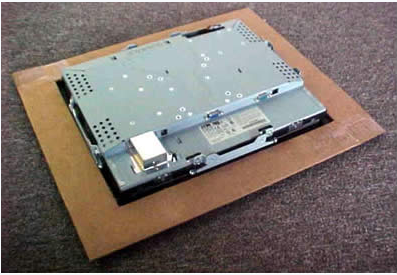

L'image ci-dessus montre une vue arrière utilisant un morceau de carton pour simuler la plaque avant de l'enceinte. Notez que les dimensions de découpe spécifiées laissent suffisamment d'espace pour que le moniteur et les supports de montage du cadre avant décalé passent à travers.

REMARQUE : Les supports de montage arrière illustrés dans la section de montage arrière ne sont pas utilisés. Des supports de montage avant spéciaux sont inclus dans le kit de cadre de montage avant.

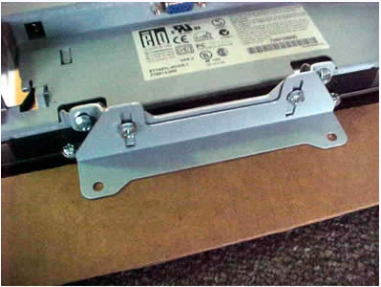

Les supports de montage avant spéciaux se fixent aux trous taraudés dans les supports de montage du cadre ; ces supports poussent alors contre l'arrière de la plaque avant et les vis sont serrées sur les trous fendus.

REMARQUE : Les trous qui sécurisent les supports à la plaque avant sont en dehors des dimensions du cadre avant (le cadre avant ne couvrirait pas les têtes de vis si des boulons traversants étaient utilisés). Pour cette raison, des inserts à pression installés par des professionnels doivent être utilisés à l'arrière de la plaque pour une installation propre (sans fixations visibles) lors de l'utilisation de plaques avant en métal. Pour les plaques avant en bois, de courtes vis à bois peuvent être installées depuis l'arrière.
