Cet article fournit des instructions étape par étape pour mettre à jour le micrologiciel du contrôleur tactile capacitif projeté (PCAP) sur les moniteurs tactiles Elo 1099L Outdoor Open-Frame. Cette procédure peut être utilisée pour mettre à jour le micrologiciel du contrôleur tactile ou récupérer un contrôleur fonctionnant en mode bootloader.
Assurez-vous que l'alimentation du moniteur et la connexion USB restent stables pendant toute la mise à jour du micrologiciel. Ne déconnectez pas le câble USB, ne retirez pas l'alimentation, ni n'éteignez le moniteur pendant que le micrologiciel est en cours d'écriture. Interrompre le processus de mise à jour peut corrompre le micrologiciel du contrôleur tactile.
Procédure de mise à jour étape par étape
- Télécharger le package de mise à jour du micrologiciel : Téléchargez le package utilitaire de micrologiciel suivant : Test_Tool_PCFG0377_v00_T3_CM_250704.zip .
-
Extraire les fichiers :
Extrayez le contenu de l'archive ZIP téléchargée dans un dossier dédié
sur le PC hôte Windows, tel que
C:\Elo_Firmware\. -

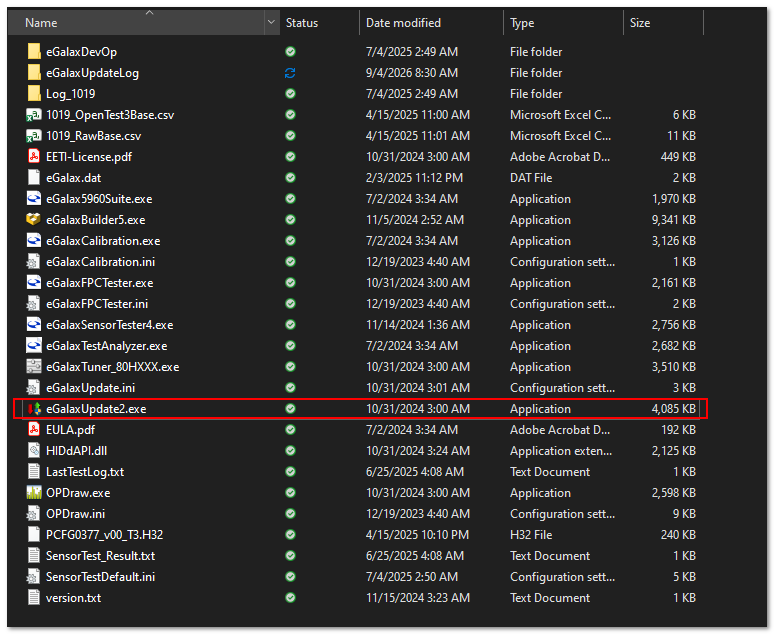

Lancer l'utilitaire de mise à jour du micrologiciel :
Connectez le câble USB du 1099L au PC hôte Windows. Ouvrez le dossier
extrait, faites un clic droit sur
eGalaxUpdate2.exe, et sélectionnez Exécuter en tant qu'administrateur. -

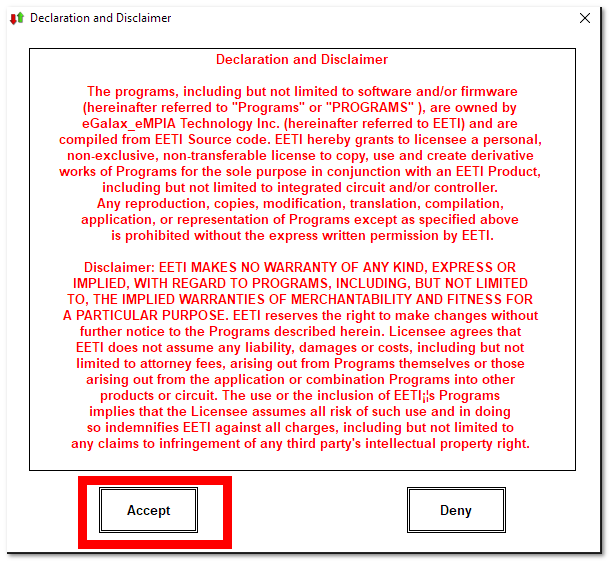

Accepter les conditions de la licence :
Examinez l'invite de licence et cliquez sur Accepter pour continuer.
Lorsque l'utilitaire se lance, il scanne automatiquement la connexion USB pour le contrôleur tactile. Lorsqu'il est détecté, les informations sur le contrôleur sont affichées dans le panneau Contrôleur actuel sur le côté gauche de l'utilitaire.
-

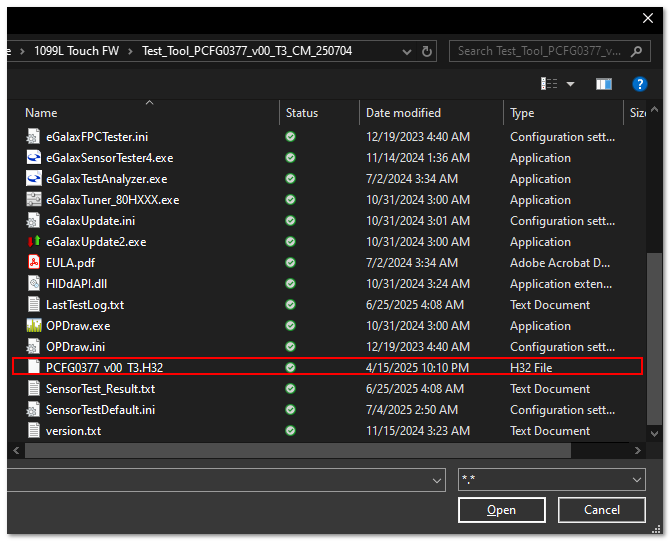

Charger l'image du micrologiciel :
Cliquez sur Charger l'image, parcourez les fichiers de micrologiciel extraits,
et sélectionnez :
PCFG0377_v00_T3.H32.Après la sélection du fichier, l'utilitaire valide l'image du micrologiciel et affiche ses informations sur le côté droit de l'écran.
- Démarrer la mise à jour du micrologiciel : Cliquez sur Go (ou Load Image OK, si affiché) pour commencer à écrire le micrologiciel sur le contrôleur tactile. Laissez la mise à jour se terminer et vérifiez que la progression atteint 100% avant de continuer.
-
Redémarrer le moniteur et vérifier le fonctionnement :
- Fermez l'utilitaire eGalaxUpdate2.
- Déconnectez le câble d'alimentation 12V CC du moniteur 1099L.
- Attendez au moins 10 secondes.
- Reconnectez le câble d'alimentation et laissez le moniteur et le contrôleur tactile redémarrer. Vérifiez que la fonctionnalité tactile HID standard est en fonctionnement normal.
Si le 1099L redémarre normalement et que la fonctionnalité tactile est rétablie, la mise à jour du micrologiciel du contrôleur tactile PCAP est terminée.
