Cet article fournit les étapes pour installer la sangle HS10 sur l'ordinateur mobile M50.

Ces instructions sont écrites pour Elo P/N:E994659, sangle HS10 pour l'ordinateur mobile M50. Un guide d'installation rapide est également inclus dans la boîte et peut être téléchargé ICI.

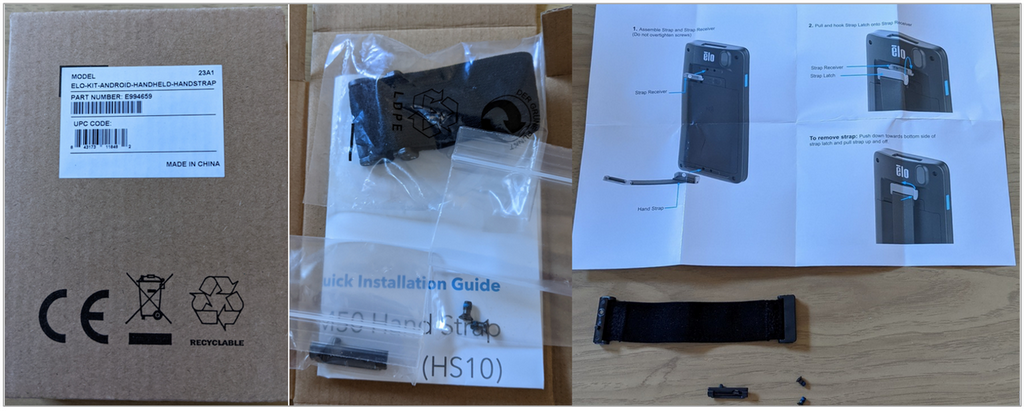

1. Retirez la sangle et tous les contenus de la boîte.

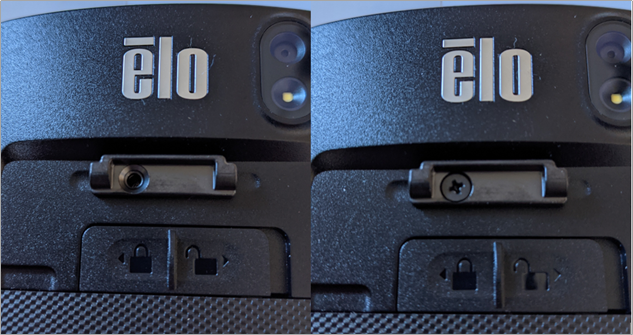

2. Placez le récepteur de sangle dans la fente supérieure avec le trou de vis sur le côté gauche - fixez la vis (ne pas trop serrer).
Note : La vis nécessitera un peu de pression au début pour s'engager dans le trou du récepteur de sangle, une fois la vis engagée dans le trou, elle s'enfilera dans le trou de l'appareil avec un effort minimal.

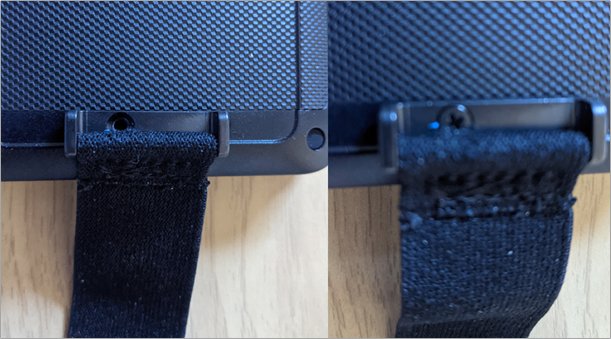

3. Fixez la sangle sur la section inférieure en veillant à ce que le trou de vis soit sur le côté gauche. La vis s'enfilera de la même manière que le récepteur de sangle supérieur à l'étape 2

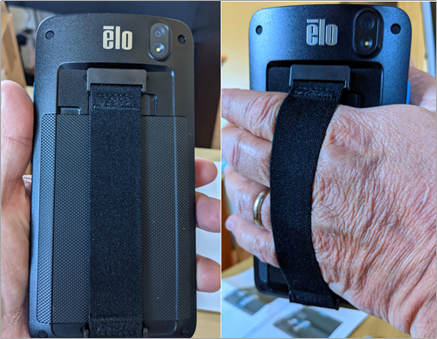

4. Tirez et accrochez le crochet de la sangle sur le récepteur de sangle.



5. Pour retirer la sangle : appuyez vers le bas sur le côté inférieur du crochet de la sangle et tirez la sangle vers le haut et hors.
