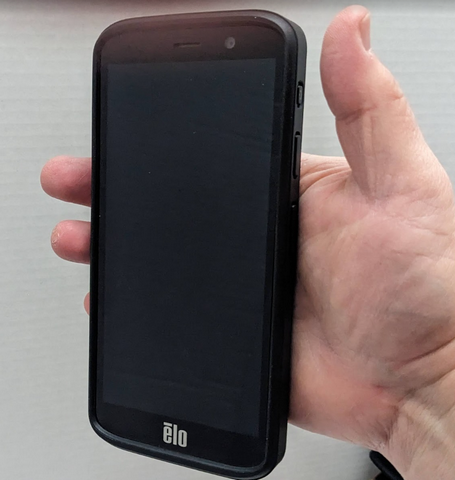

Comment assembler la sangle à main M51 ?

Cet article décrit comment assembler la sangle à main Elo M51, P/N : E118460

Page de spécifications du produit : https://www.elotouch.com/m51-hand-strap.html

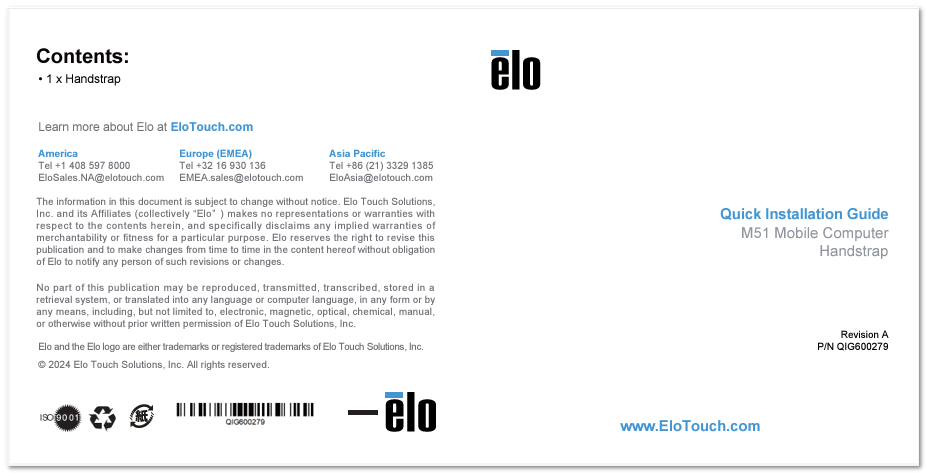

Guide d'installation rapide : https://docs.elotouch.com/QIG600279.pdf

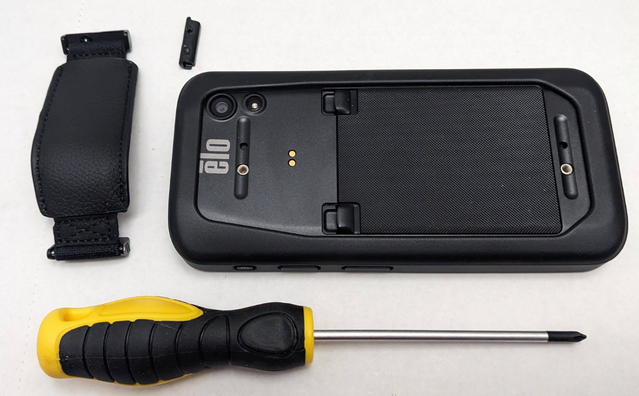

Matériel requis

Sangle à main M51 E118460
Appareil mobile M51
Tournevis à tête Phillips

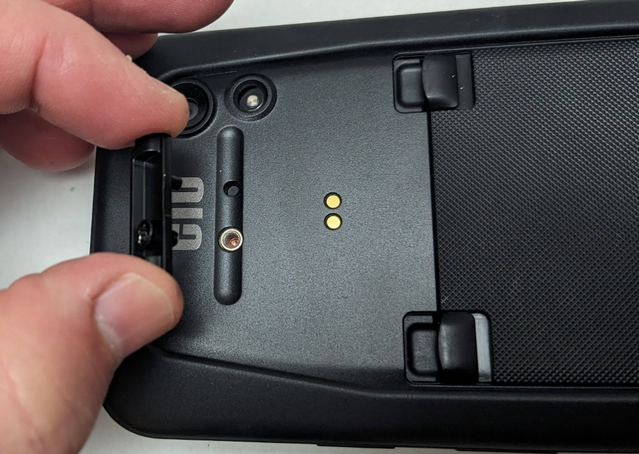

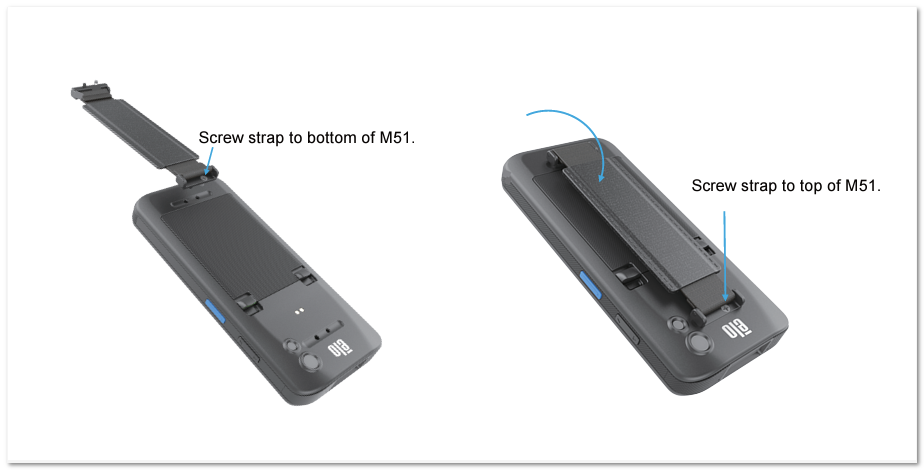

1. Placez le support de sangle sur la fente supérieure à l'arrière du M51

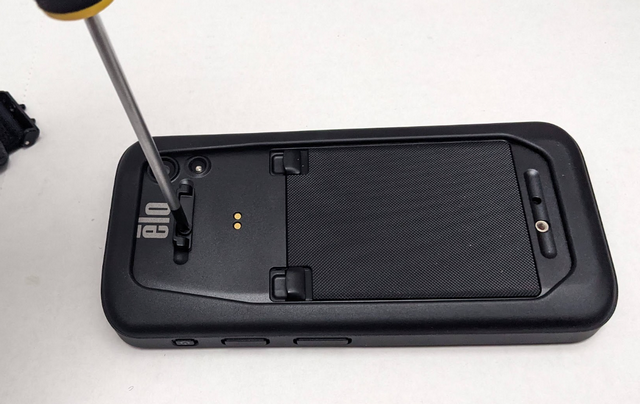

2. Utilisez le tournevis Phillips pour fixer le support de sangle au M51

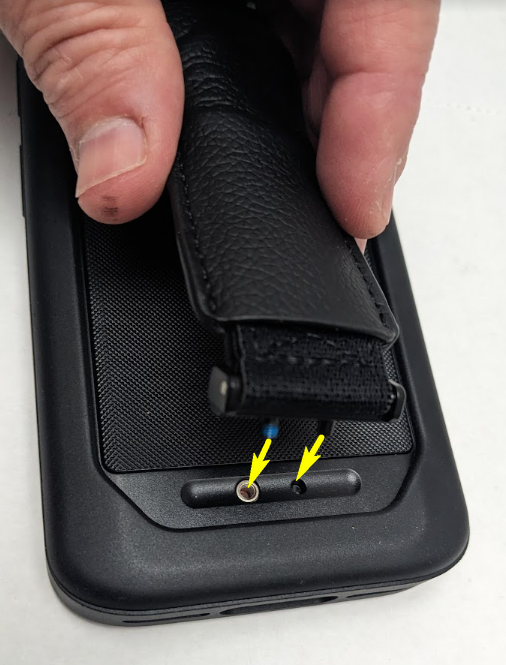

3. Orientez le support inférieur de sangle pour qu'il corresponde aux trous à l'arrière inférieur du M51.

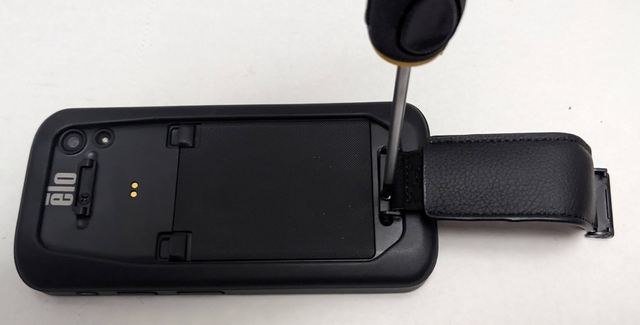

4. Utilisez le tournevis Phillips pour fixer le support aux trous inférieurs à l'arrière du M51

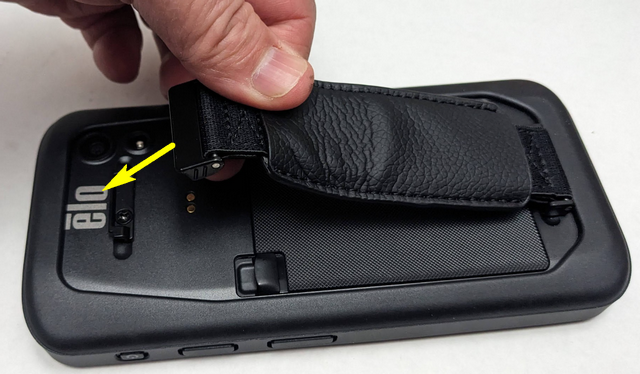

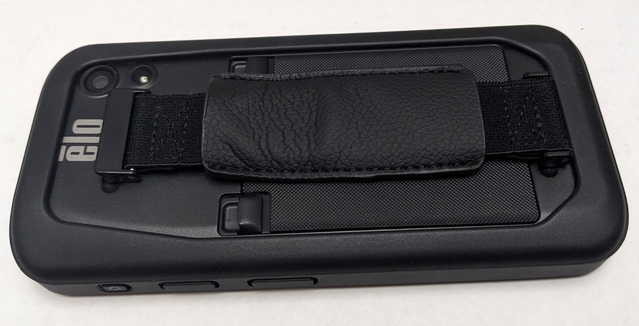

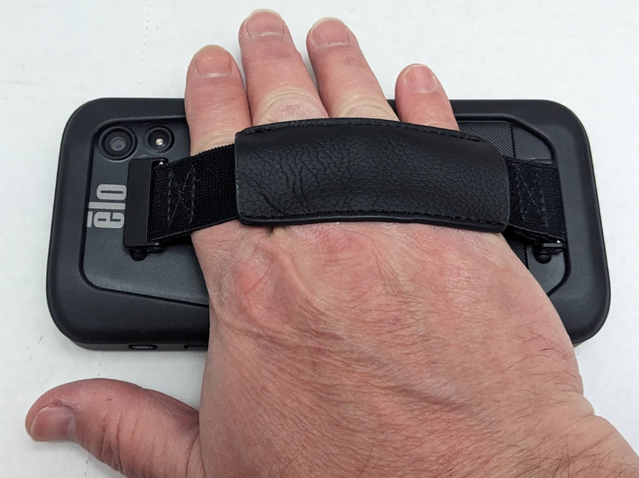

5. Passez la sangle à main sur le support supérieur
