Cet article fournit les étapes pour assembler le chargeur de dispositif DC10 4 emplacements E864653 pour l'ordinateur mobile M50.

ICI.

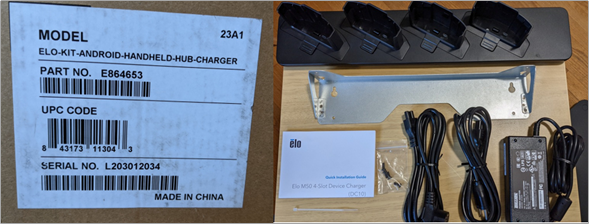

1. Retirez tous les contenus de la boîte.

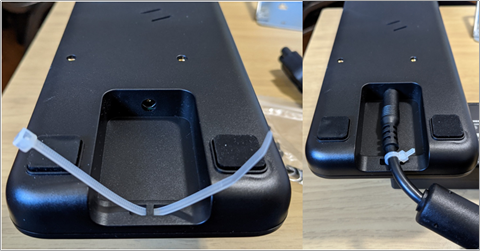

2. Faites passer un collier de serrage à travers le pont au bas du dispositif. Connectez le connecteur d'alimentation et sécurisez avec le collier de serrage. Coupez le débris du collier de serrage.

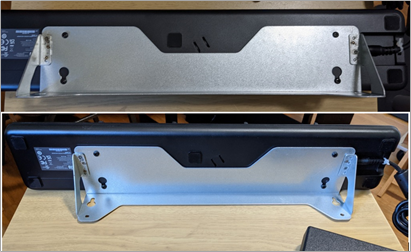

3. Si vous le fixez à un mur, fixez le support mural au bas de l'appareil à l'aide des 4 vis incluses. Remarque : observez la direction du support pour vous assurer qu'il est monté dans la bonne orientation.

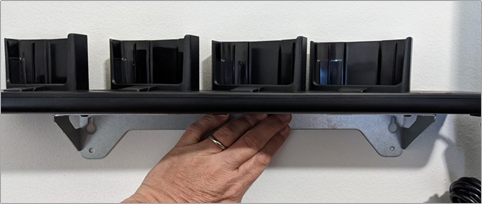

4. Montez le dispositif sur le mur à l'emplacement souhaité.
