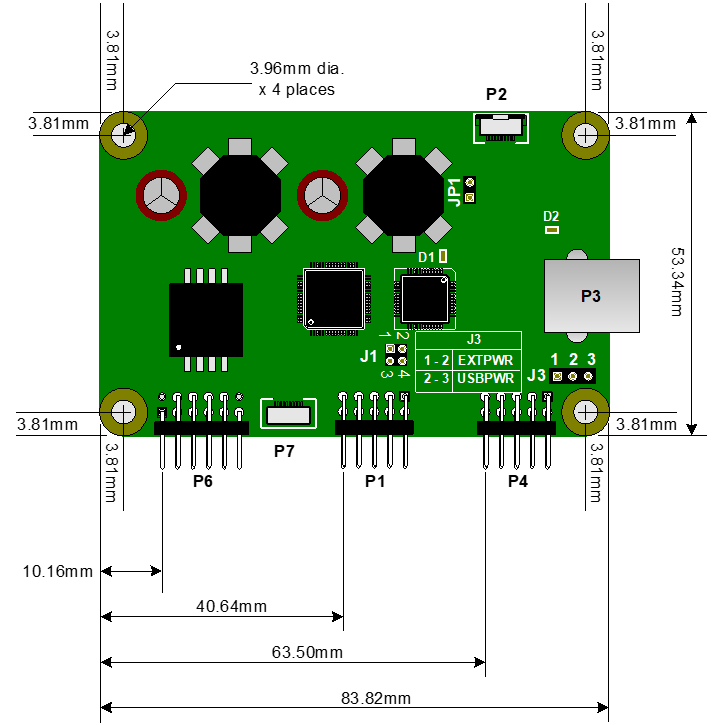

Cet article répertorie les dessins dimensionnels de la carte de contrôle 2521
Dimensions Y :
Dimensions Z :
- Hauteur maximum au-dessus de la carte PCB : 9,5 mm
- Hauteur maximum du composant au-dessus du bas de la carte PCB : 2,54 mm
- Hauteur maximale de l'ensemble de la carte : 13,8 mm (13,1 typique)
Voir les informations et la documentation supplémentaires pour la carte de contrôle 2521 dans cet article de connaissance .
