Cet article fournit le Guide d'installation rapide (QIG) pour le kit de caméra de conférence Elo 4K, P/N : E988153.

Une copie .pdf est jointe à cet article de connaissances.

Installation : Elo recommande de monter la caméra sur le dessus de l'affichage. Monter la caméra sur le côté ou en bas nécessitera une rotation d'image via logiciel. Certains programmes logiciels peuvent ne pas fournir de fonction de rotation.

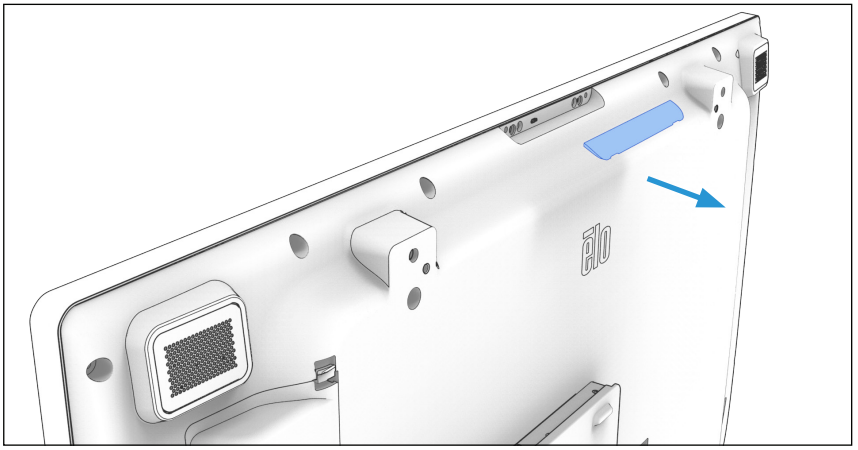

Étape 1 - Retirez le couvercle Elo Edge Connect TM du haut de l'affichage IDS en tirant doucement avec vos doigts.

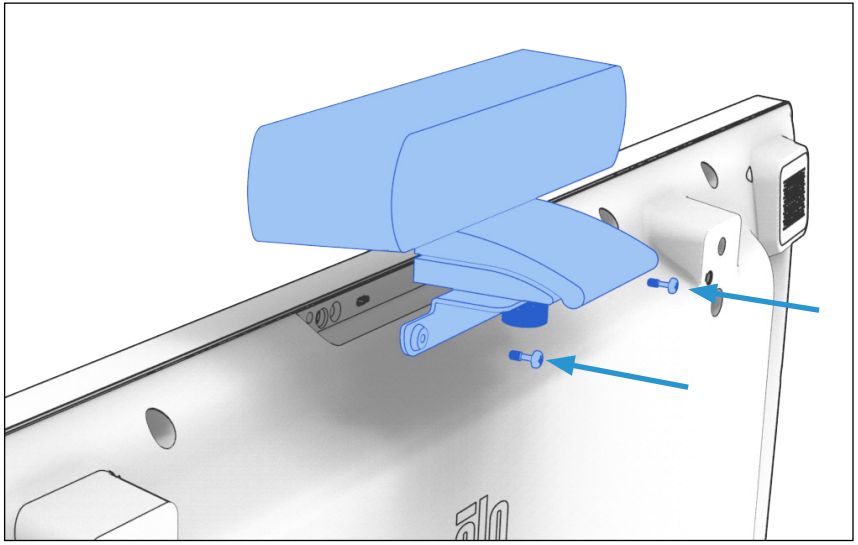

Étape 2 - Fixez la caméra à l'affichage à l'aide des deux vis (incluses) et d'un tournevis cruciforme (non inclus).

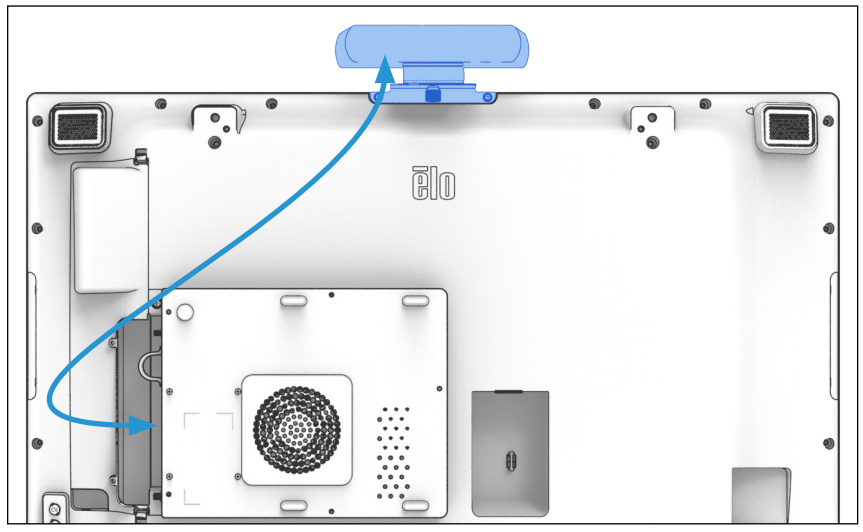

Étape 3 - Connectez la caméra à l'appareil de calcul Elo (vendu séparément), ou à un appareil de calcul tiers à l'aide du câble USB de type C à type A (inclus). Pour obtenir une meilleure compatibilité et une résolution 4K, Elo recommande de connecter la caméra à un port USB3.0.



Étape 4 - Lancez votre application de caméra ou logiciel de conférence et sélectionnez "Elo Conference Camera" dans le menu déroulant de caméra ou la zone des paramètres.




Contenu de la boîte

• 1x Caméra de conférence Elo avec support de montage préfixé.

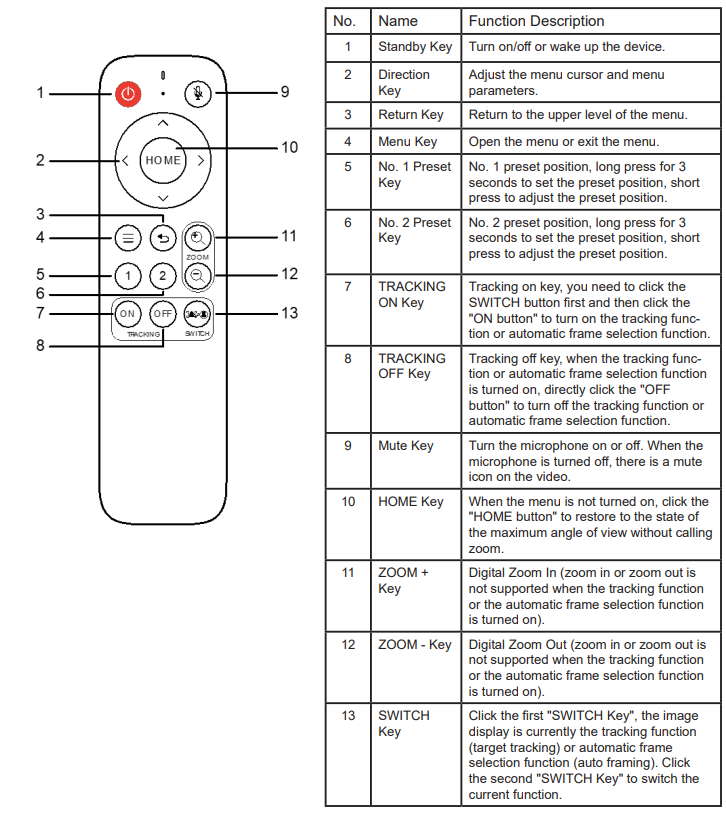

• 1x Télécommande
• 2x Vis de montage M3
• 1x Câble USB de type C à type A

Dépannage
Si la caméra produit une image qui semble trembler, vérifiez si la caméra a été installée de manière sécurisée et s'il y a d'autres objets dans la zone pouvant causer des vibrations.

• Si le menu d'affichage à l'écran est inversé, essayez l'une de ces options :
