Cet article fournit les étapes pour mettre à jour la version du firmware vidéo à l'aide d'un câble USB, sur le moniteur Elo ET1903LM

Le dernier firmware au moment de la rédaction de cet article est joint et est : 20201125_sw001903RevE

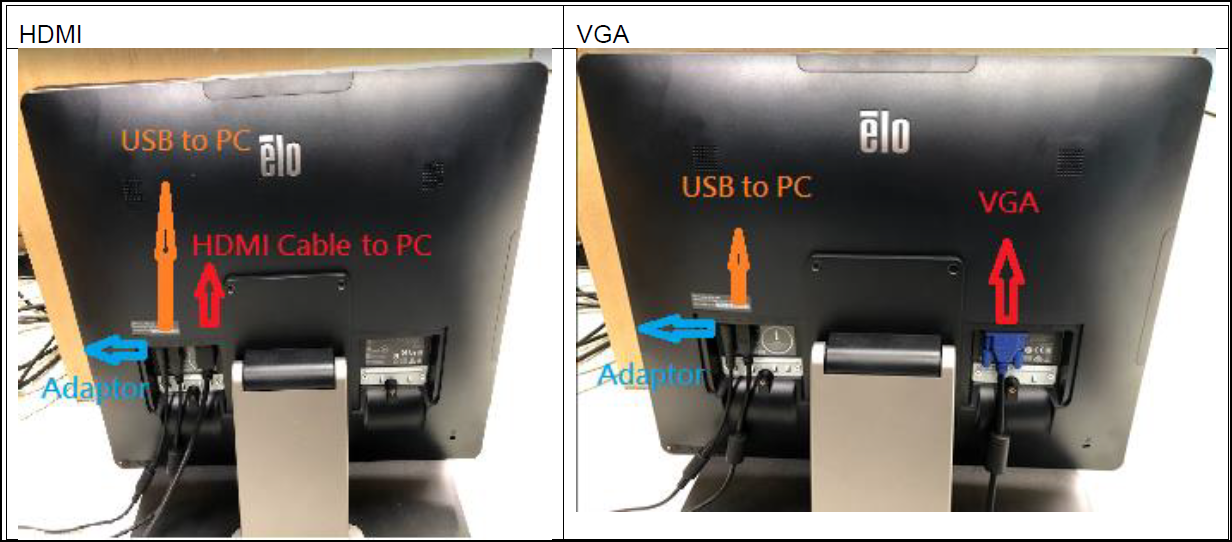

Étapes de connexion matérielle

1. Connectez le câble USB entre le PC et l'écran.
2. Connectez le câble HDMI ou VGA entre l'écran et le PC.
3. Allumez le moniteur et assurez-vous qu'il est en mode affichage.

Étapes de mise à jour FW

1. Installez la configuration logicielle : RTD Tool 3.7 (joint à cet article)

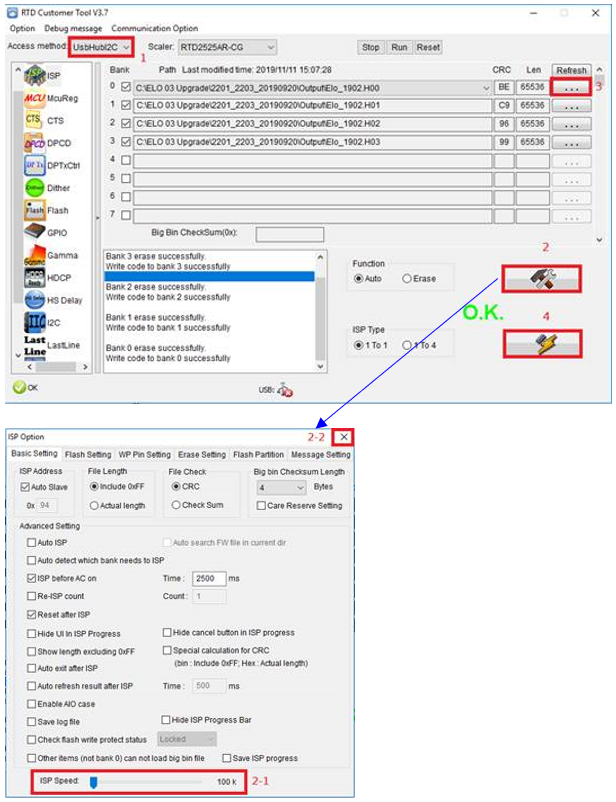

2. Exécutez l'utilitaire RTD Customer Tool
   • Étape 1: Méthode d'accès Sélectionner ”USBHubI2C”
   • Étape 2: Cliquez sur le bouton de l'outil
     • 2-1: Vitesse ISP séléctionner”100K”
     • 2-2: Fermez la fenêtre contextuelle
   • Étape 3: Sélectionnez les fichiers de firmware (joints à cet article)
   • Étape 4: cliquez sur  pour mettre à jour le firmware

Vérification de la Version du Firmware
Pour trouver la version FW, vous devrez entrer dans le menu OSD d'usine du moniteur.

1. Éteignez le moniteur en utilisant le BOUTON D'ALIMENTATION.

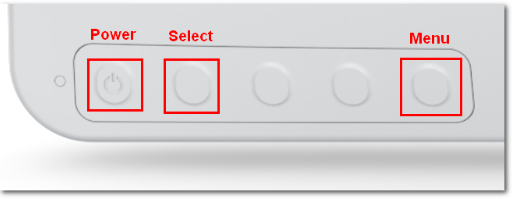

2. Appuyez en même temps sur les boutons BOUTON D'ALIMENTATION et SÉLECTIONNER à l'arrière du moniteur et maintenez.



3. Lorsque l'écran s'allume, relâchez et appuyez sur le bouton MENU.

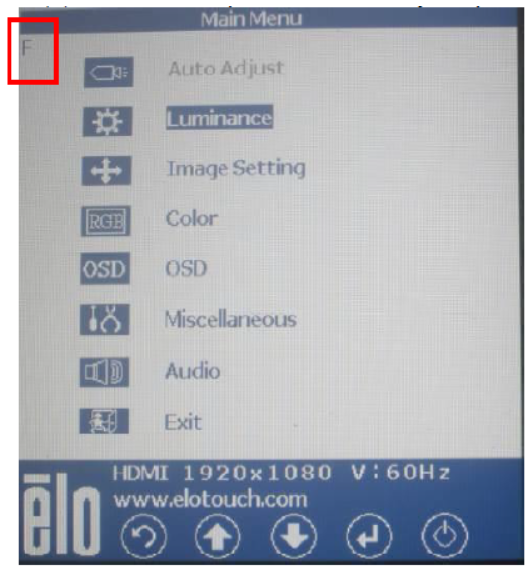

4. Utilisez les boutons de navigation GAUCHE et DROITE pour accéder au “F ” dans le coin supérieur gauche et appuyez sur le bouton SÉLECTIONNER pour ouvrir le menu d'usine.

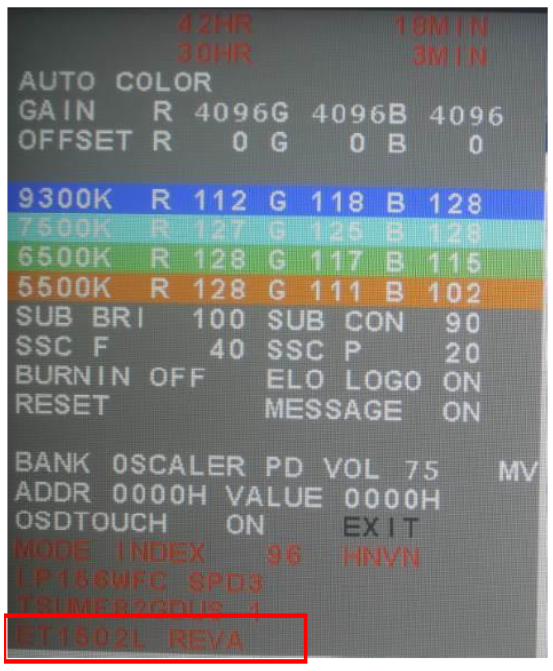

5. Vous êtes maintenant dans le menu OSD d'usine. Le FW sera affiché en bas du menu.*


*Les graphiques ci-dessus peuvent ne pas refléter votre produit actuel mais ne sont qu'un exemple.
