Utiliser un Elo ECMG4 comme un module informatique autonome

Cet article explique comment faire fonctionner un Elo ECMG4 indépendamment d’un affichage IDS. Cela vous permet de connecter l’ECMG4 à tout moniteur avec une entrée HDMI pour des tests, une mise en scène ou un provisionnement.

Matériel requis

• Module Informatique Elo ECMG4 : https://www.elotouch.com/accessories-ecmg4.html
• Moniteur équipé HDMI (exemple utilisé dans ce guide : Elo 1099L Moniteur Extérieur Open Frame )
• Câble Adaptateur C14 0,35M pour Modules Informatiques Elo – Elo P/N : E766781
• Câble d'alimentation C13 de 1,8 m (6 pieds) Amérique du Nord – Elo P/N : E593865
  • Vous pouvez également utiliser un câble d'alimentation C13 tiers tel que celui-ci de Tripp Lite .
• Exemple de câble HDMI ici.
• Câble USB tactile (nécessaire uniquement lors de la connexion à un moniteur tactile) exemple ici.
• Multiprise avec interrupteur marche/arrêt – Elo P/N : E765397
  • Vous pouvez également utiliser une multiprise tierce avec un interrupteur marche/arrêt tel que celle-ci de Tripp Lite .

Étapes de connexion

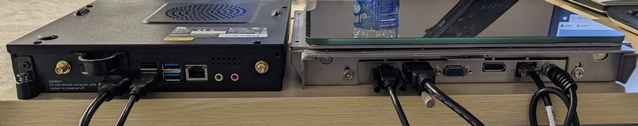

1. Connectez le câble HDMI entre le moniteur et l’ECMG4. Si vous utilisez un moniteur tactile, connectez également le câble USB tactile.

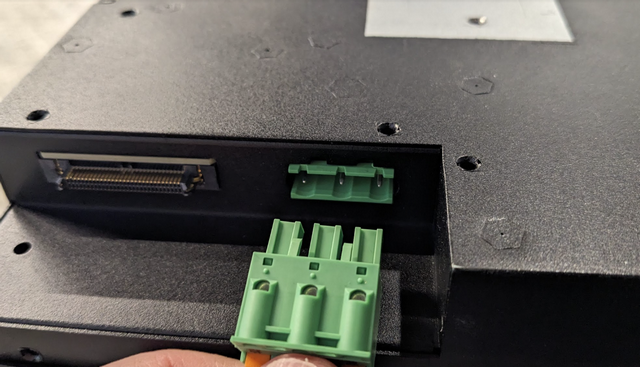

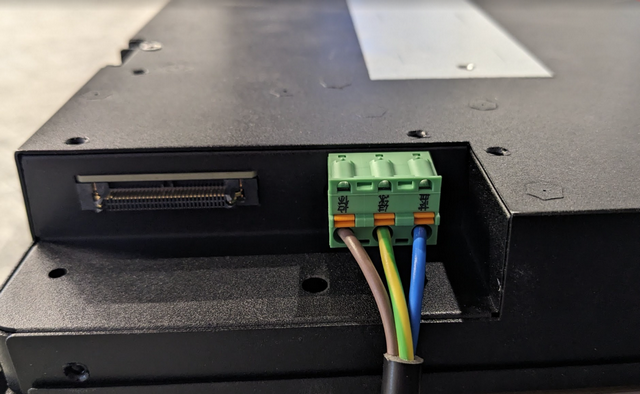

2. Connectez le Câble Adaptateur C14 0,35M au module informatique ECMG4.

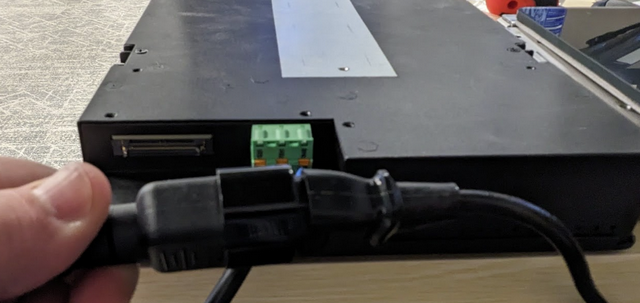

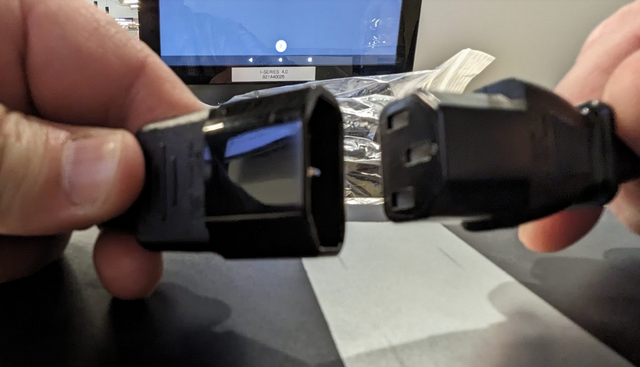

3. Connectez le câble d'alimentation C13 à la connexion C14 sur le câble adaptateur.




4. Appliquez l'alimentation en branchant le câble d'alimentation C13 sur une multiprise avec interrupteur ou une prise électrique commutée.

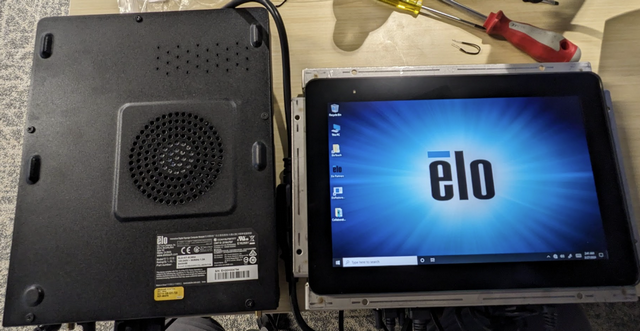

5. Vérifiez que la sortie vidéo apparaît sur le moniteur et que le système commence à démarrer.



Modifier les paramètres d'alimentation dans le BIOS

Pour garantir que l'ECMG4 s'allume automatiquement lorsque l'alimentation secteur est appliquée, modifiez le paramètre du BIOS ci-dessous.

1. Entrez dans le BIOS du système en appuyant sur la touche DEL sur un clavier connecté pendant le démarrage.

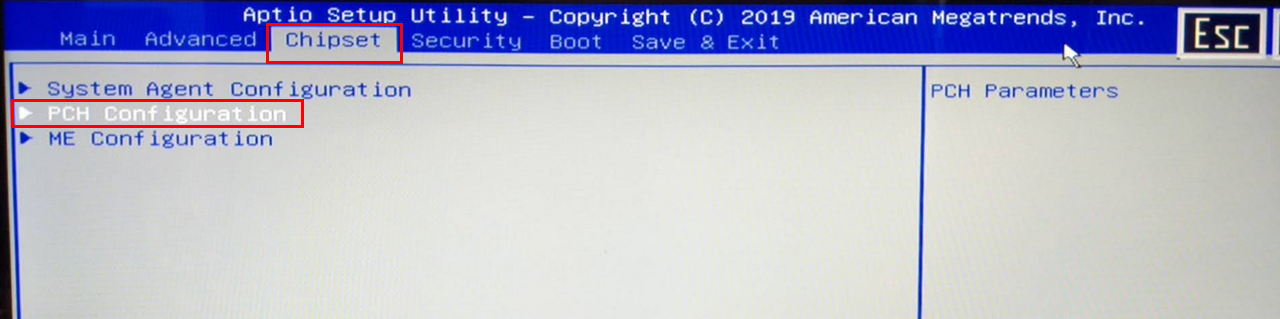

2. Allez à Chipset, puis Configuration PCH du Chipset.

   Configuration PCH du Chipset" width="1280" height="319" /

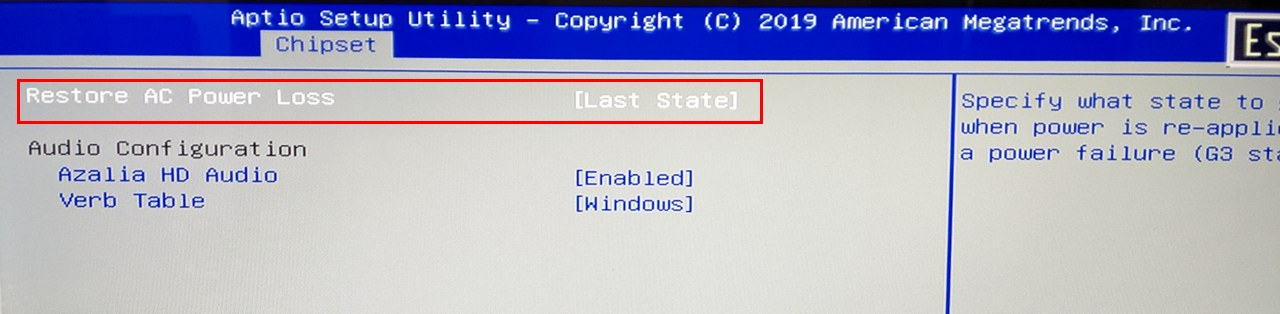

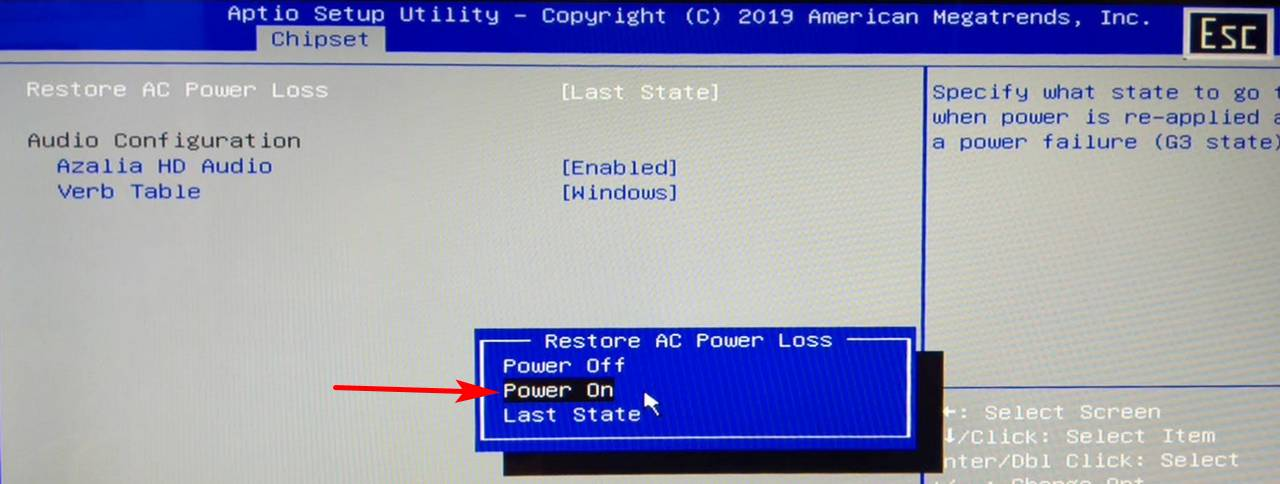

3. Localisez Restaurer après une perte de courant AC. Par défaut, cela est réglé sur Dernier État. Modifiez-le en Allumer.

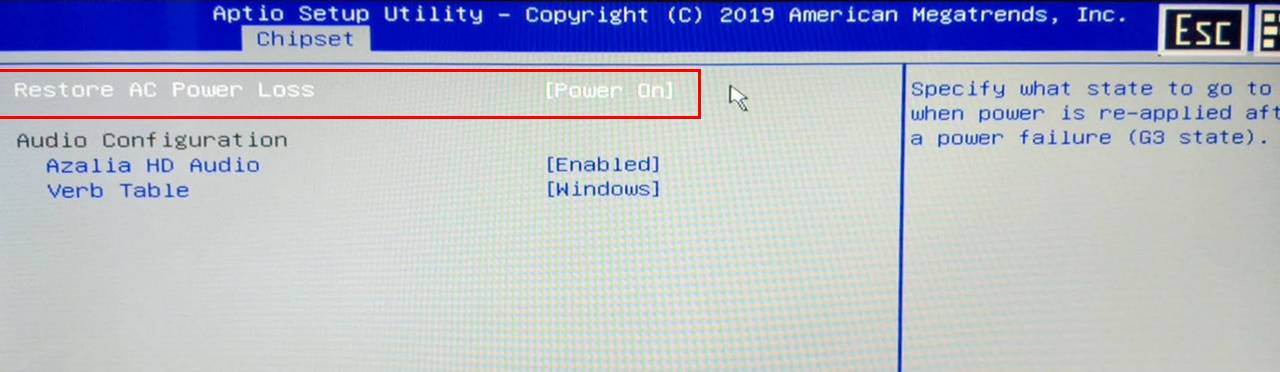

   Requis : Réglez Restaurer après une perte de courant AC sur Allumer afin que l'ECMG4 démarre automatiquement chaque fois que l'alimentation est appliquée.






4. Enregistrez les modifications et quittez le BIOS. L'ECMG4 devrait maintenant s'allumer automatiquement lorsque l'alimentation secteur est appliquée.
