Cet article décrit comment assembler la poignée de numérisation M51 sur un appareil mobile M51.

Page des spécifications produit : https://www.elotouch.com/m51-scan-handle.html

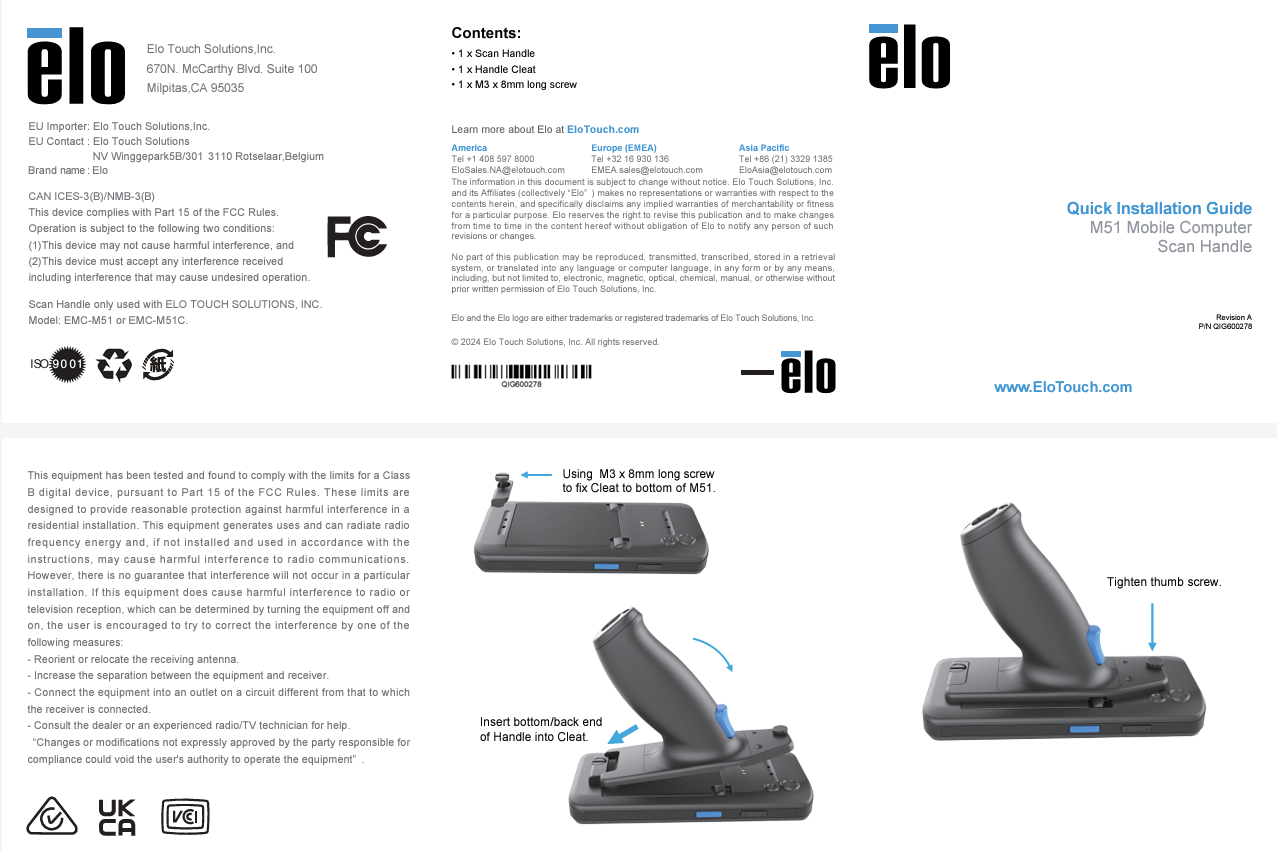

Guide d'installation rapide : https://docs.elotouch.com/QIG600278.pdf

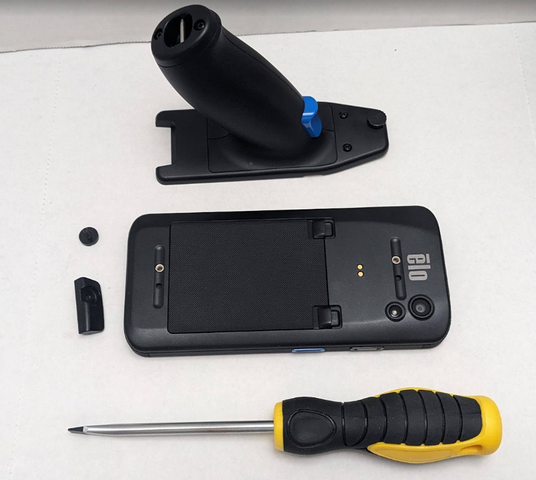

Matériel requis :

• E527331, Kit de poignée de numérisation M51
• Appareil mobile Elo M51 équipé d'un scanner de codes-barres
• Tournevis plat

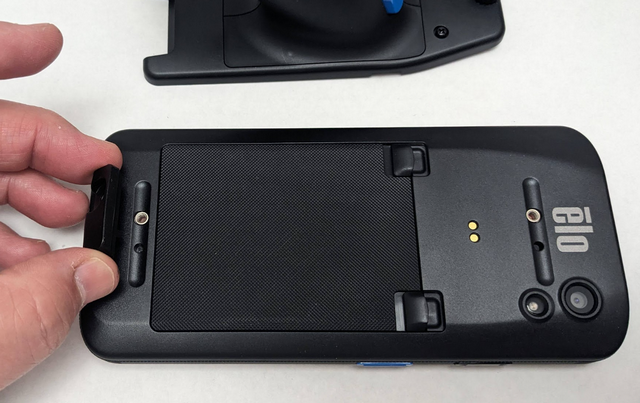

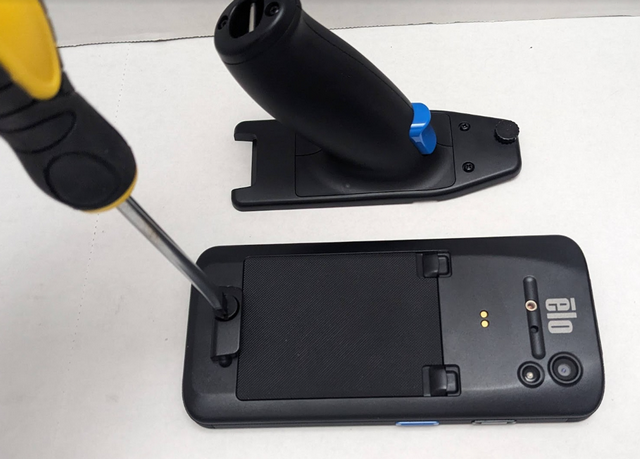

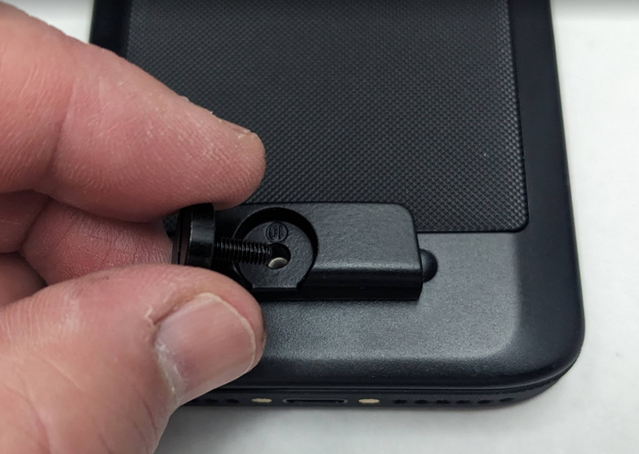

1. Placez le support du déclencheur inférieur dans la fente arrière inférieure de l'appareil M51 et insérez la vis à tête fente, puis serrez avec le tournevis.

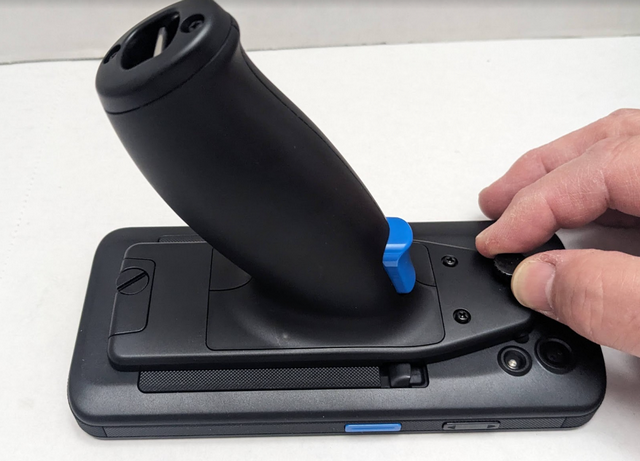

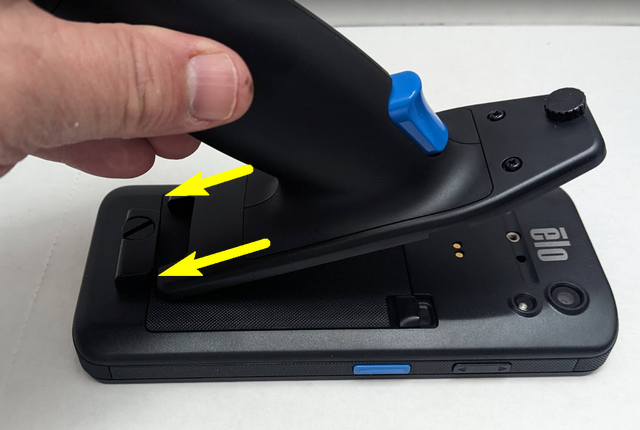

2. Faites glisser la poignée de déclenchement sous le support du déclencheur, puis serrez la vis à tête papillon supérieure pour fixer la poignée de déclenchement à l'appareil M51.

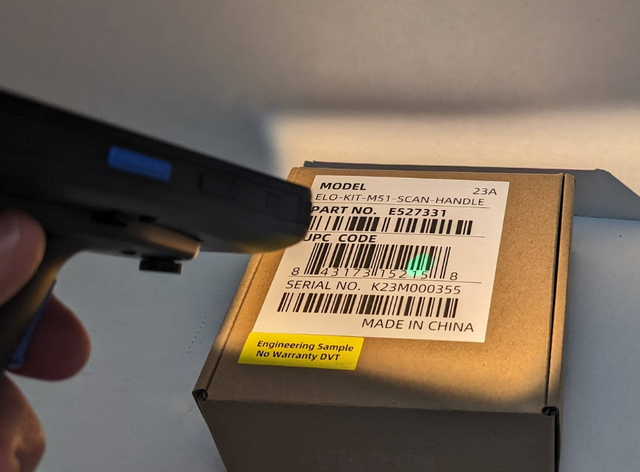

3. Vous pouvez maintenant utiliser la poignée de déclenchement pour activer le scanner de codes-barres.
