Cet article explique comment installer la barre de haut-parleurs Elo ?
Voici les étapes pour installer un kit de barre de haut-parleurs Elo Edge Connect
Améliorez votre audio en ajoutant la barre de haut-parleurs Elo Edge Connect à une variété d'écrans tactiles Elo. Avec un design minimaliste et une installation facile, la barre de haut-parleurs s'intègre parfaitement dans n'importe quel port Edge Connect. Commencez à offrir à vos clients une expérience audio immersive avec une solution simple et peu encombrante.
Numéros de pièce applicables :
Appareils Elo compatibles :
- Série I pour Android (2.0, 3.0, 4.0)
- Série I pour Windows (2.0)
- EloPOS
- Moniteurs tactiles - 1002L, 1302L, 1502L, 1902L, 2002L, 2202L, 2402L, 2702L
- Signalétique tactile - 3202L, 4202L, 4602L, 5502L, 3203L, 4303L, 5503L, 5053L, 5553L, 6553L
Étapes :

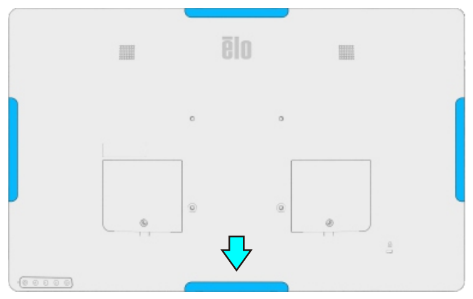

1. Choisissez un emplacement Edge Connect désigné sur votre appareil Elo pour l'installation du kit de barre de haut-parleurs. Elo recommande d'utiliser l'emplacement inférieur, que ce soit en orientation portrait ou paysage.

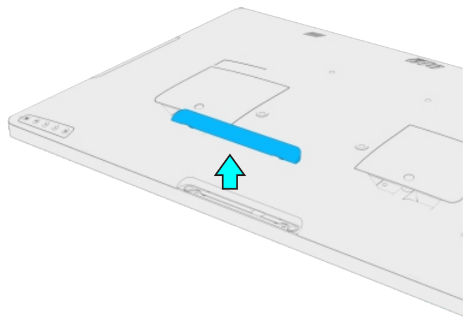

2. Retirez soigneusement le couvercle du port périphérique désigné de l'appareil Elo.

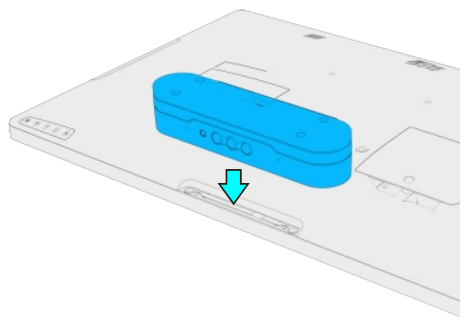

3. Insérez le kit de barre de haut-parleurs dans le compartiment périphérique avec précaution, en veillant à un bon alignement pour faciliter un accouplement sécurisé du connecteur.

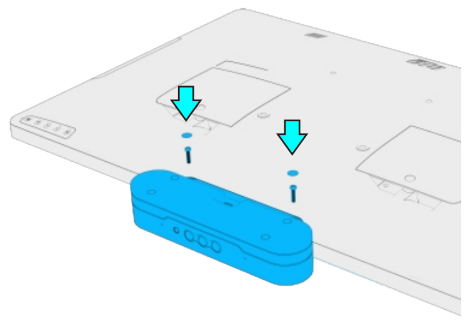

4. Utilisez les deux vis à tête plate fournies avec le kit pour l'installation, et choisissez éventuellement de dissimuler les vis à l'aide des couvercles en mylar adhésifs inclus.

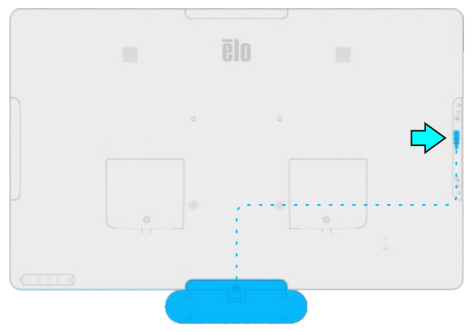

5. Dans les cas où le kit de barre de haut-parleurs est connecté à un appareil Elo ne prenant pas en charge 1.2A sur son Edge Connect, il est conseillé d'utiliser le câble Micro USB fourni dans la boîte d'accessoires. Ce câble doit être utilisé pour connecter le port Micro USB arrière des haut-parleurs à un port Edge Connect supplémentaire pour un son et une fonctionnalité optimaux.

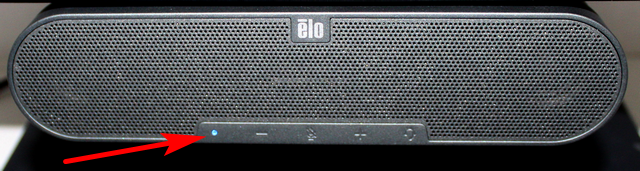

6. Mettez le système sous tension. L'indicateur LED bleu de la barre de haut-parleurs doit s'allumer, indiquant qu'il a été allumé avec succès. Si l'indicateur LED est rouge, il se peut que la sourdine du microphone ait été activée - appuyez sur le bouton de sourdine pour rétablir le son et l'LED devrait redevenir bleue.

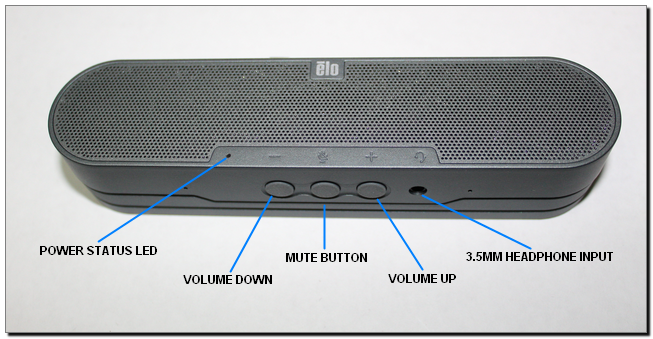

7. Description des commandes sur la barre de haut-parleurs.
Dépannage :
Sans alimentation

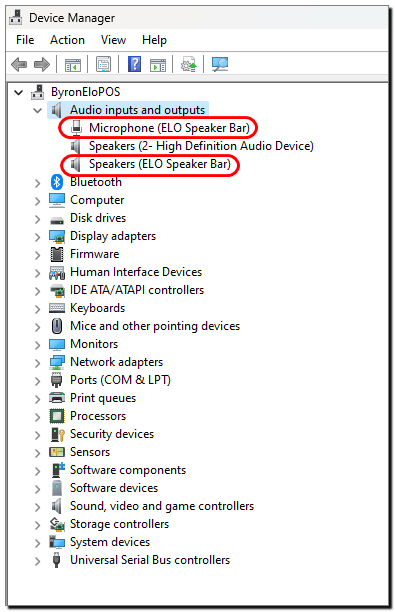

En cas de panne de courant de la barre de haut-parleurs, accédez au Gestionnaire de périphériques Windows. Confirmez sa visibilité dans la section "Entrées et sorties audio".
Si la barre de haut-parleurs n'apparaît pas dans le Gestionnaire de périphériques, vérifiez la connexion sécurisée du câble Micro USB et assurez-vous que les deux vis sont serrées pour fixer solidement la barre de haut-parleurs à l'appareil.
Considérez la possibilité de connecter le câble Micro USB optionnel du port USB situé à l'arrière de la barre de haut-parleurs à un port Edge Connect alternatif sur l'appareil à des fins de dépannage.
Pas de son

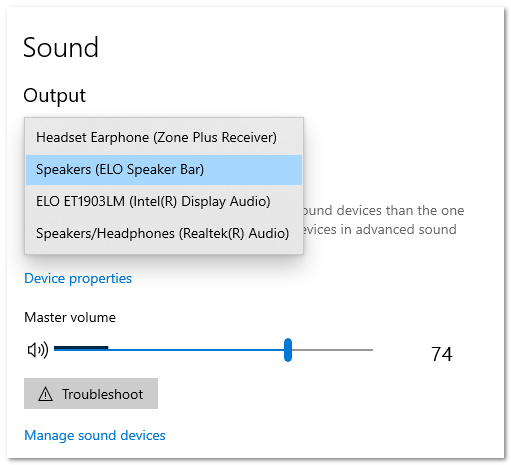

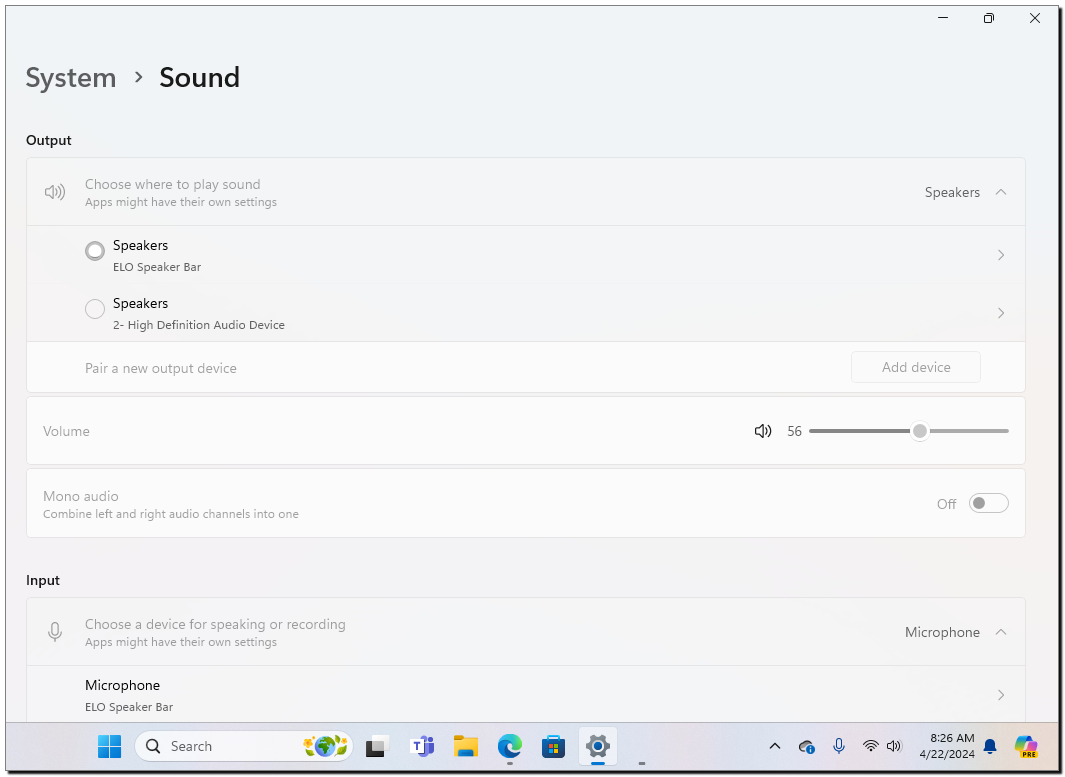

a. Si la barre de haut-parleurs ne produit aucun son, accédez aux paramètres de son de l'ordinateur et vérifiez que la barre de haut-parleurs ELO a été désignée comme le périphérique de sortie audio. Voici quelques exemples illustratifs offrant aux utilisateurs une vue attendue des paramètres de son système Windows.
b. Considérez la possibilité de connecter le câble Micro USB optionnel du port USB situé à l'arrière de la barre de haut-parleurs à un port Edge Connect alternatif sur l'appareil à des fins de dépannage.
c. Assurez-vous que l'appareil est listé comme un appareil Elo compatible dans la section Appareils Elo compatibles en haut de cet article.
Bouton de sourdine ne coupant pas le son
Veuillez noter que le bouton de sourdine situé sur la barre de haut-parleurs est spécifiquement conçu pour couper l'entrée du microphone, plutôt que la sortie audio de la barre de haut-parleurs elle-même. L'activation de la fonction de sourdine se fait par une simple pression sur le bouton, marquée par l'illumination de l'LED rouge, indiquant que les microphones sont en sourdine. Pour rétablir l'audio du microphone, une pression supplémentaire sur le bouton de sourdine suffit.
