Cet article traite de l'extension de la longueur de la télécommande RJ45 OSD utilisée sur les produits Elo.
Occasionnellement, des clients demandent comment prolonger la longueur du câble de la télécommande RJ45 OSD. Veuillez trouver les détails ci-dessous.
La télécommande RJ45 OSD standard Elo (P/N : E483757) est équipée d'un câble de 1,5 mètre. Plus d'informations peuvent être trouvées ici.

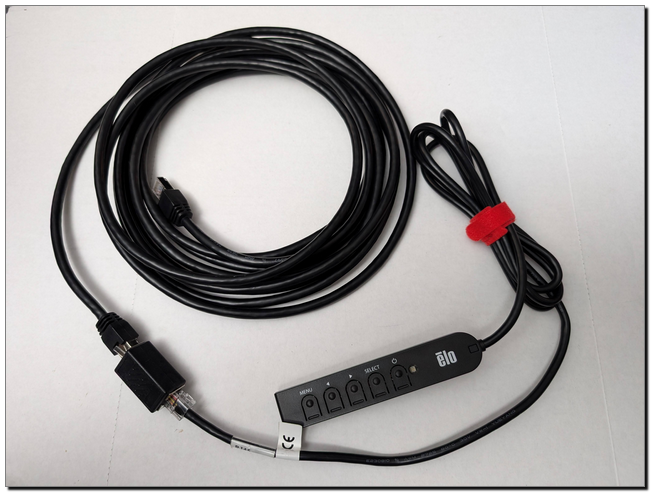

Pour prolonger la longueur du câble, vous pouvez utiliser un coupleur Ethernet RJ45 entre le connecteur de la télécommande RJ45 et un câble Ethernet CAT5 ou CAT6. Nous avons testé cette configuration avec un câble CAT5 de 6 pieds et un câble CAT6 de 16 pieds, qui ont tous deux fonctionné parfaitement, permettant une pleine fonctionnalité du menu d'affichage à l'écran (OSD) sur un moniteur Elo.

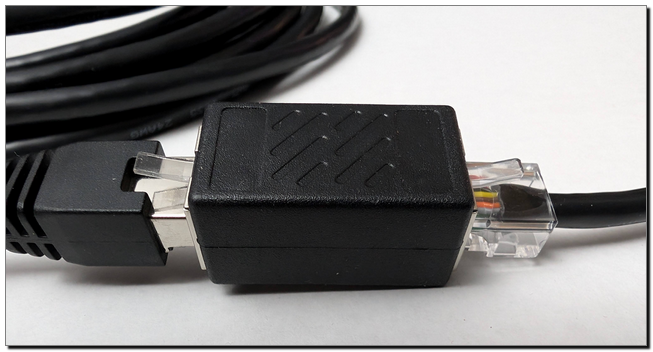

Le coupleur Ethernet RJ45 utilisé lors des tests était l'extension Ethernet plaqué or premium EZYUMM (Numéro de pièce : ZY2464-01). Plus de détails peuvent être trouvés ici.
