Adhésif recommandé pour le montage des modules d'affichage tactile Elo TouchPro® (3M™ VHB™ 4920)
Public : Public / Clients Elo, Designers de kiosques, Intégrateurs OEM & Ingénieurs mécaniques
Type d'article : Guide d'assemblage mécanique & d'intégration OEM
Lors de l'intégration et du montage affleurant d'un module d'affichage tactile Elo TouchPro® (TDM) dans des enceintes personnalisées, des boîtiers médicaux ou des cerclages de kiosques, l'ingénierie Elo recommande d'utiliser le ruban adhésif en mousse double face 3M™ VHB™ 4920 pour les liaisons structurelles et l'étanchéité périmétrique environnementale.
Adhésif structurel recommandé
Le 3M™ VHB™ 4920 est un ruban en mousse acrylique à cellules fermées à haute résistance conçu pour coller des métaux rigides, des plastiques et des substrats en verre tout en absorbant les vibrations mécaniques et les différences d'expansion thermique :

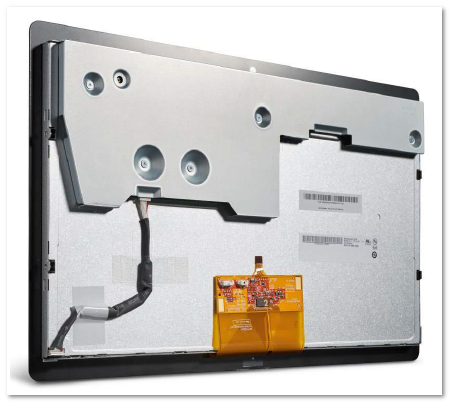

Aperçu des modules d'affichage tactile Elo
Les modules d'affichage tactile Elo combinent un capteur TouchPro® PCAP optiquement collé, un verre de protection et un écran LCD TFT industriel en un seul ensemble intégré prêt pour le montage mécanique OEM :
- Découvrez les tailles d'écran disponibles et les guides d'intégration technique sur la page Web des modules d'affichage tactile Elo.
💡 Meilleures pratiques de montage :
- Préparation de la surface : Nettoyez soigneusement toutes les surfaces de contact du cerclage à l'aide d'une solution d'alcool isopropylique (IPA) et d'eau à 50/50 avant d'appliquer le ruban.
- Pression uniforme : Appliquez une pression ferme et uniforme (minimum 15 psi) le long de la ligne de liaison périmétrique pour assurer un mouillage complet de la surface et une adhérence optimale.
- Temps de durcissement : Laisser environ 72 heures pour développer pleinement la résistance de liaison avant de soumettre l'ensemble à des chocs extrêmes ou à des tests environnementaux.
