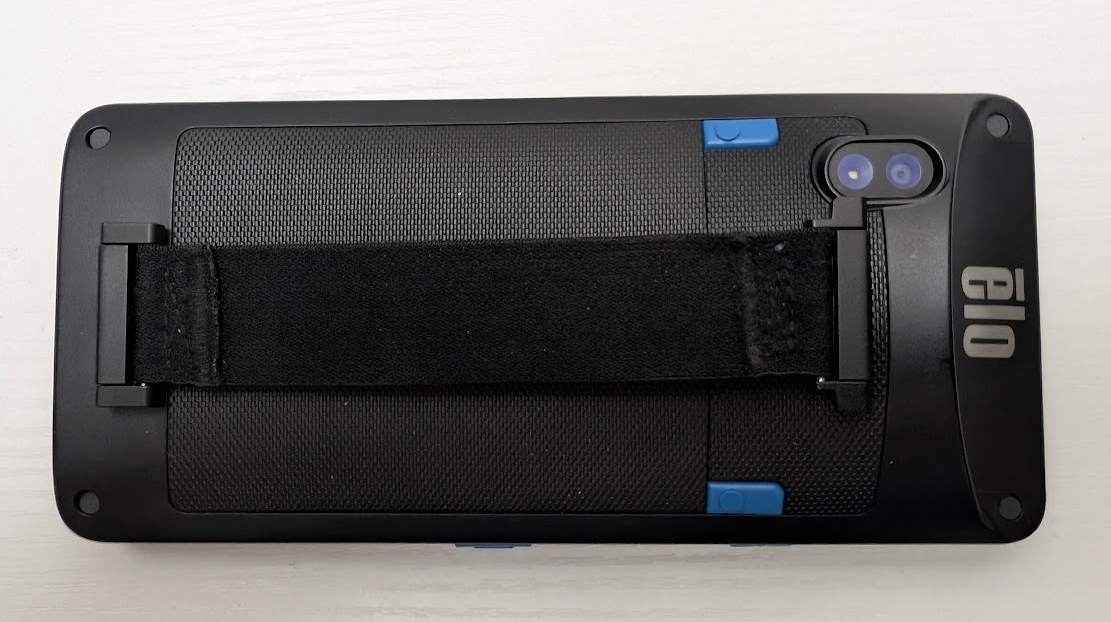

Cet article décrit comment assembler la sangle HS11 (P/N : E498250) à un ordinateur POS mobile Elo M60.

Conditions préalables

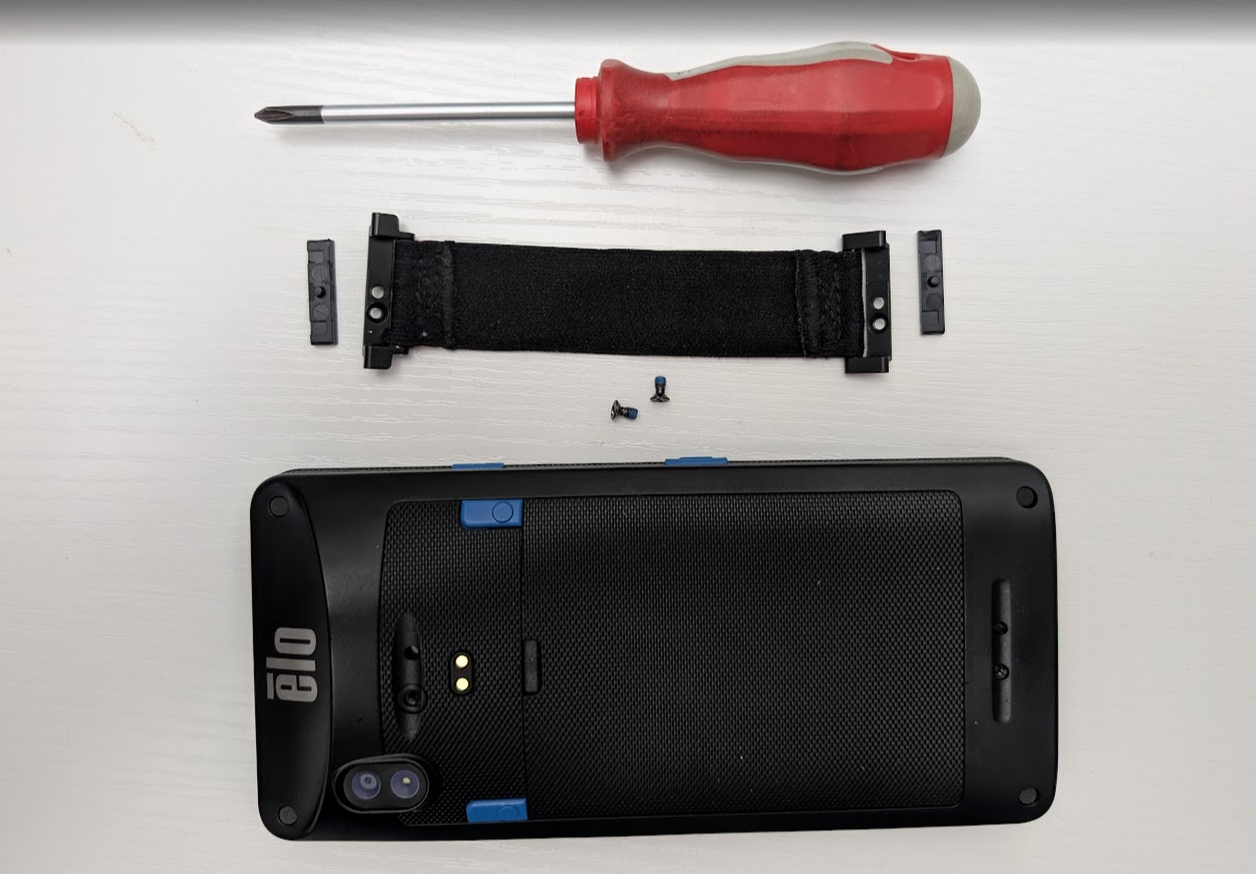

Avant d'assembler la sangle, assurez-vous de disposer des éléments suivants :

• Sangle HS11 (P/N : E498250) : Page produit
• Ordinateur POS mobile Elo Pay M60 : Page produit
• Tournevis Philips

Un Guide de démarrage rapide est également inclus dans la boîte et peut être consulté ici.

Assemblage de la sangle

Suivez ces étapes pour installer la sangle HS11 sur l'Elo Pay M60 :

1. Placez le M60 face vers le bas sur une surface douce et protectrice.

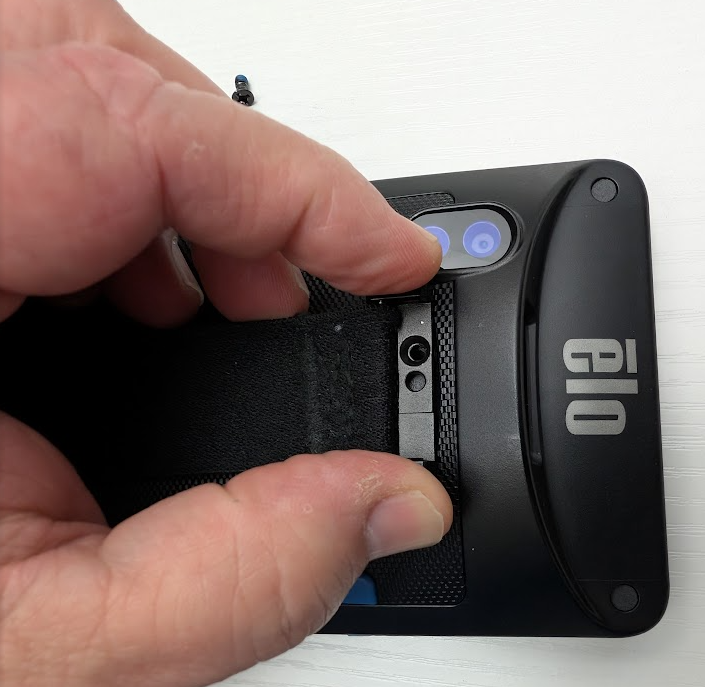

2. Alignez et insérez la goupille supérieure de la sangle dans le trou correspondant à l'arrière du M60.

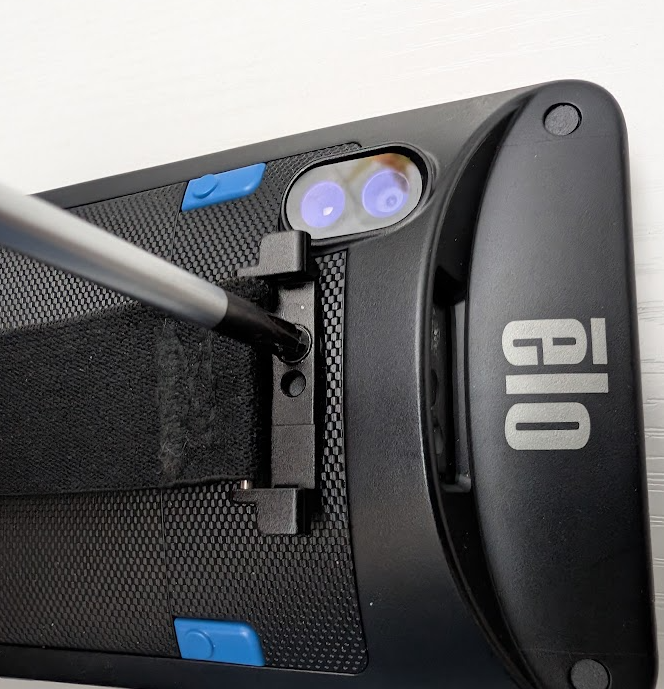

3. Fixez la goupille en serrant la vis dans le sens des aiguilles d'une montre. Ne serrez pas trop.

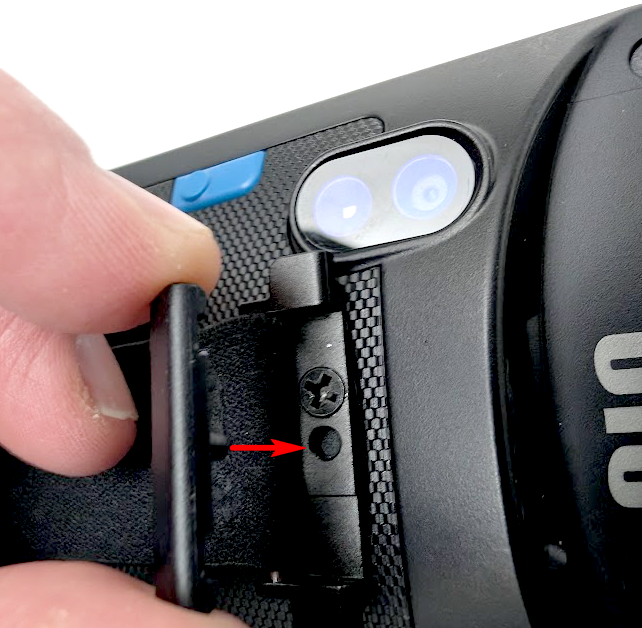

4. Alignez la goupille du couvercle de la sangle avec le trou de la sangle.

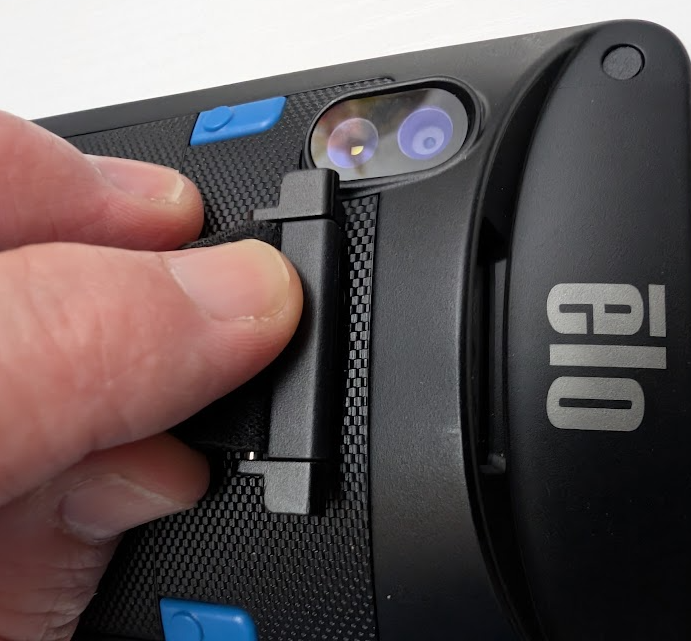

5. Appuyez sur le couvercle de la sangle jusqu'à ce qu'il s'enclenche en place.



6. Répétez les étapes 2 à 5 pour attacher la partie inférieure de la sangle.
