Clavier à 10 touches Elo Edge Connect – Guide d'installation rapide

Ce document fournit des instructions d'installation pour le clavier à 10 touches Elo Edge Connect (ELO-KIT-KEYPAD-1523L-1723L) lorsqu'il est utilisé avec des moniteurs à écran tactile Elo compatibles.

Affichages pris en charge

• Moniteur à écran tactile Elo 1523L
• Moniteur à écran tactile Elo 1723L

Contenu du paquet

• 1 × Clavier à 10 touches
• 1 × Câble Edge Connect
• 1 × Support pour 1523L
• 1 × Support pour 1723L
• 2 × Vis à tête plate (M4 × 18 mm)
• 2 × Vis à tête cylindrique (M3 × 6 mm)
• 4 × Vis à tête plate (M3 × 7 mm)

Installation du clavier

Étape 1 : Fixer le clavier au support

1. Connectez le câble au clavier.
2. Sélectionnez le support approprié pour le moniteur 1523L ou 1723L.
3. Installez le clavier sur le support.
4. Fixez le clavier à l'aide de quatre (4) vis à tête plate M3 × 7 mm fournies dans le kit.

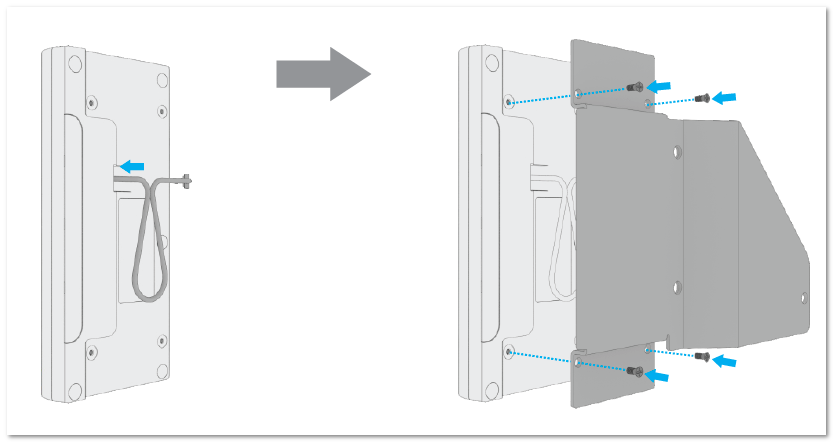

Image : Clavier fixé au support avec le câble connecté

Étape 2 : Préparer le moniteur

1. Retirez les deux (2) vis du couvercle périphérique.
2. Détachez le couvercle périphérique.
3. Retirez la vis du support du moniteur, comme montré.

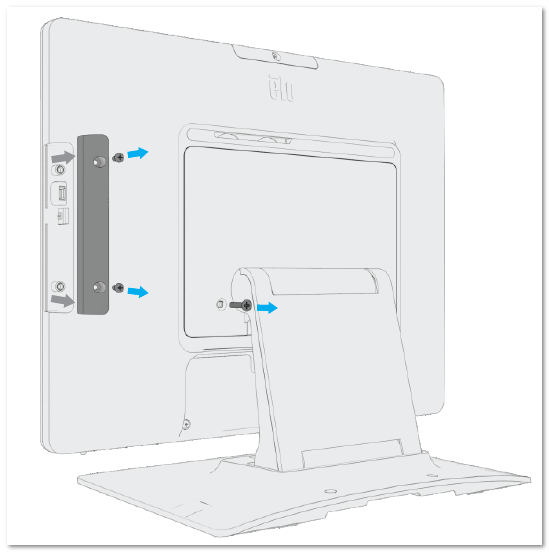

Image : Retrait du couvercle périphérique et de la vis du support

Étape 3 : Connecter le câble au moniteur

1. Connectez le câble du clavier au port Edge Connect du moniteur.

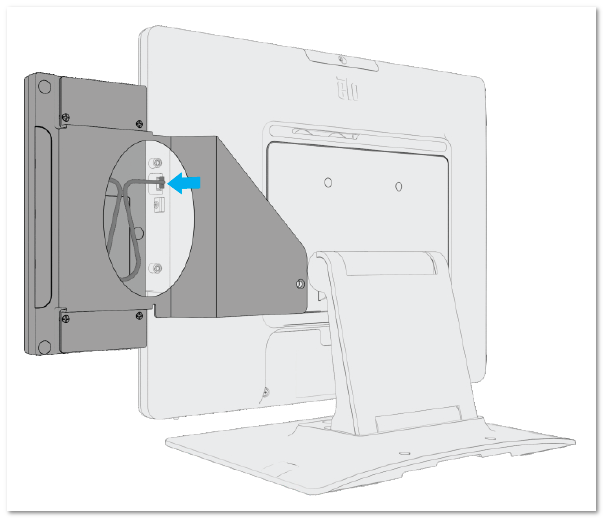

Image : Câble connecté du clavier au moniteur

Étape 4 : Sécuriser l'assemblage du clavier

1. Installez l'assemblage clavier et support sur le moniteur.
2. Commencez à fixer avec deux (2) vis à tête cylindrique M3 × 6 mm.
3. Installez deux (2) vis à tête plate M3 × 18 mm.
4. Serrez toutes les vis pour compléter l'installation.

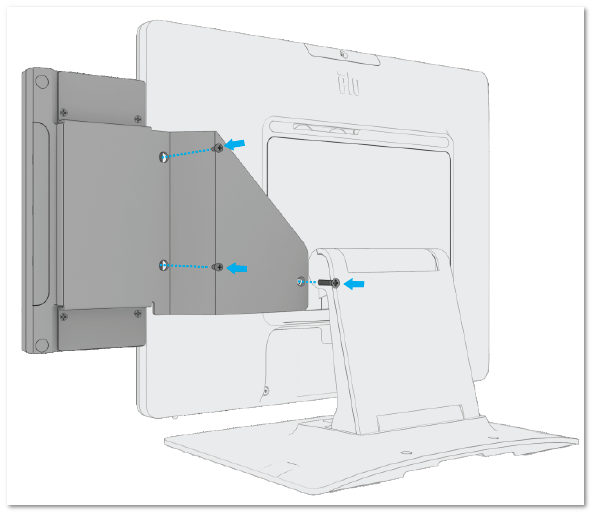

Image : Clavier et support fixés au moniteur

Installation de l'option MSR Edge Connect (E001002)

Étape 1 : Retirer le couvercle Edge

1. Retirez le couvercle Edge du clavier pour exposer la baie périphérique.

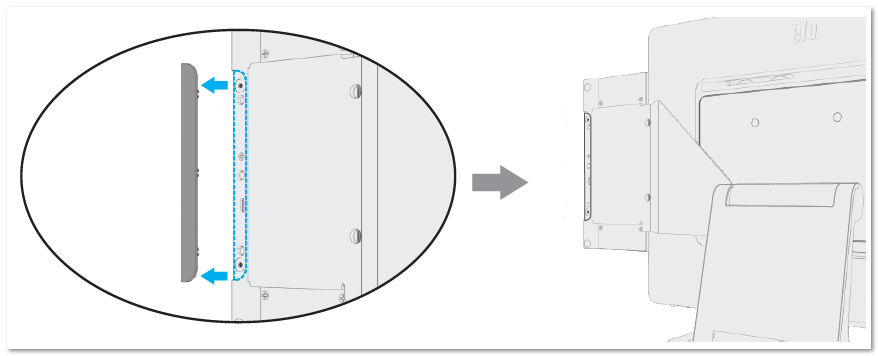

Image : Couvercle Edge retiré du clavier

Étape 2 : Installer le MSR

1. Pressez doucement le MSR dans la baie périphérique.
2. Assurez-vous que le connecteur est complètement emboîté.

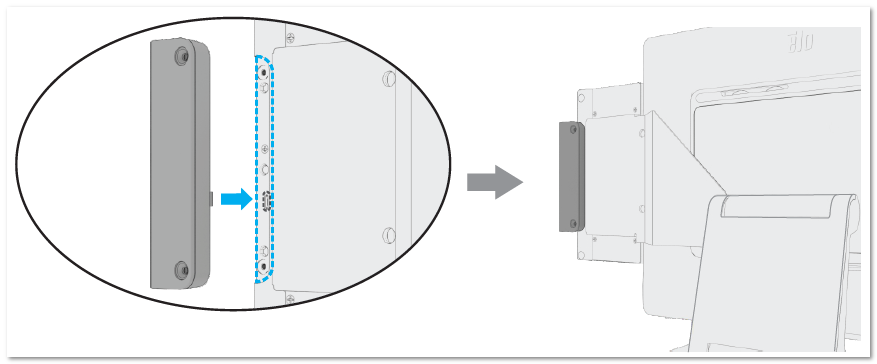

Image : MSR inséré dans la baie périphérique

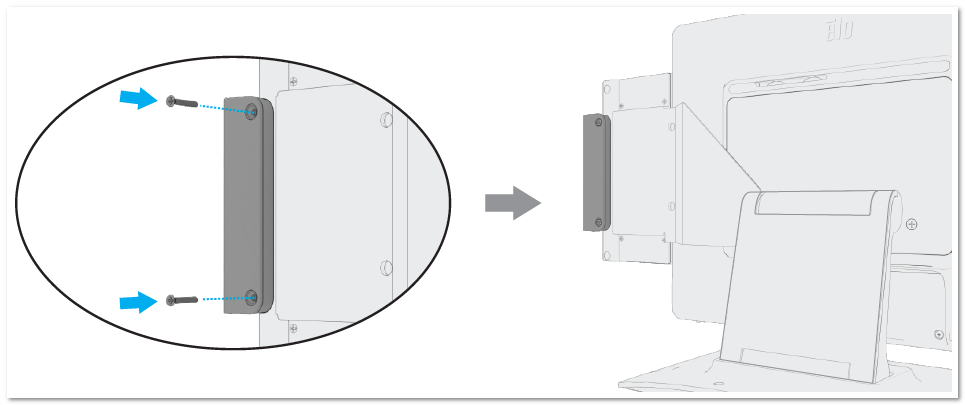

Étape 3 : Sécuriser le MSR avec des vis

1. Installez deux (2) vis à tête plate M3 × 18 mm.

Étape 4 : Appliquer les couvercles en Mylar

1. Retirez le film protecteur des couvercles en mylar fournis.
2. Placez les couvercles sur les vis exposées.

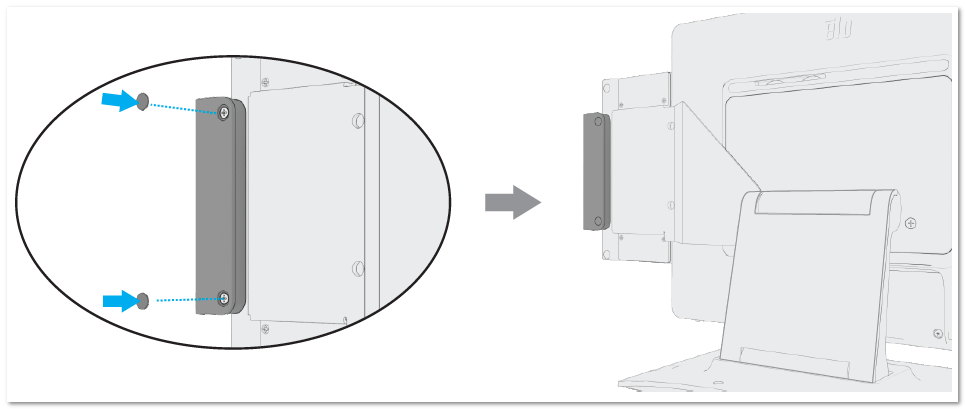

Image : Couvercles en Mylar appliqués sur les vis

Remarques et meilleures pratiques

• Il est recommandé d'éteindre le système avant l'installation.
• Assurez-vous que toutes les vis sont complètement serrées avant utilisation.
• Ne forcez pas les périphériques Edge Connect en place.

Ressources supplémentaires

• https://www.elotouch.com/accessories-elo-edge-connect-10-key-keypad.html
