Cet article fournit le dessin pour le numéro de pièce Elo : E323425, kit de cadre avant à monture de 15 pouces.

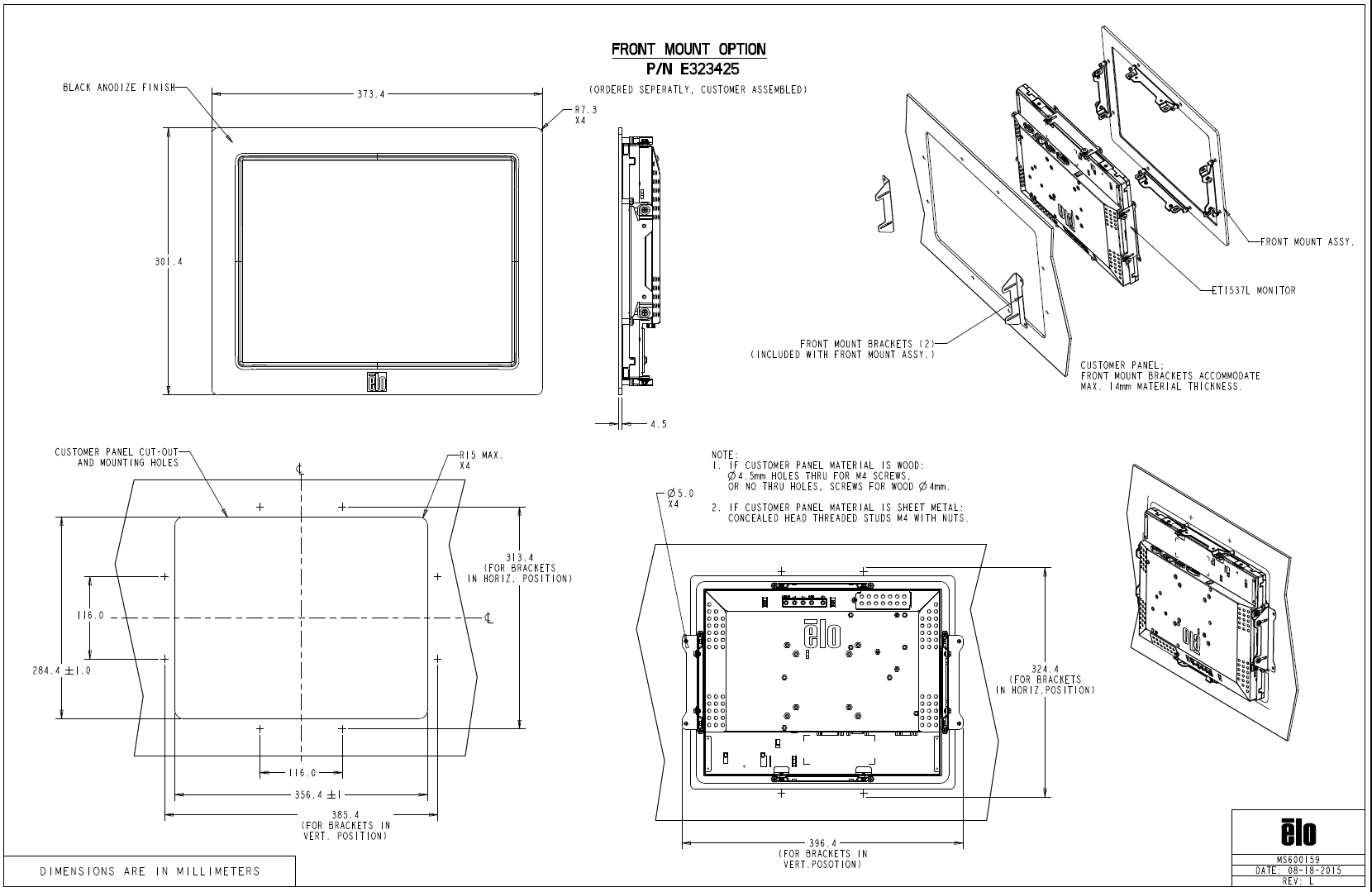

Voir le dessin ci-dessous pour le E323425, kit de cadre avant à monture de 15 pouces (également .pdf joint à cet article).

Voici les spécifications et dimensions montrées sur le dessin de l'option de montage avant Elo (P/N E323425). Toutes les dimensions sont en millimètres.

GÉNÉRAL
Pièce : Option de montage avant
Numéro de pièce : E323425
Finition : Anodisé noir
Assemblage : Commandé séparément, assemblé par le client
Moniteurs ouverts compatibles de 15 pouces, c'est-à-dire : ET1537L
Épaisseur maximale du panneau client : 14 mm
Rayon de coin : R7,3 mm (x4 coins extérieurs)
Rayon de coin de découpe interne : R15 mm max (x4)

VUE DE FACE (TAILLE EXTÉRIEURE DU CADRE)
Largeur totale : 373,4 mm
Hauteur totale : 301,4 mm

VUE LATÉRALE (PROFONDEUR)
Profondeur totale : 4,5 mm

DÉCOUPE DU PANNEAU CLIENT
Largeur de découpe : 356,4 ±1,0 mm
Hauteur de découpe : 284,4 ±1,0 mm
Centre horizontal au bord : 116,0 mm (chaque côté de la ligne centrale)
Centre vertical au bord : 116,0 mm (chaque côté de la ligne centrale)

ESPACEMENT DES SUPPORTS
Espacement horizontal des supports : 313,4 mm (pour les supports en position horizontale)
Espacement vertical des supports : 324,4 mm (pour les supports en position horizontale)

ENVELOPPE DE MONTAGE GLOBALE
Largeur avec supports verticaux : 396,4 mm
Hauteur avec supports verticaux : 385,4 mm

ORIFICES DE MONTAGE
Diamètre des trous : Ø5,0 mm (x4)

REMARQUES SUR LES FIXATIONS
Si le matériau du panneau est du bois :
– Ø4,5 mm trous traversants pour vis M4, ou pas de trous traversants et utiliser des vis à bois Ø4 mm

Si le matériau du panneau est de la tôle :
– Utiliser des tiges filetées à tête dissimulée M4 avec écrous

SUPPORTS
Quantité : 2
Inclus avec l'assemblage de montage avant
Orientation des supports : Horizontale ou verticale (dimensions fournies pour les deux)

Ce dessin définit la découpe du panneau, le motif des trous de montage, la taille globale du cadre, l'enveloppe des supports et les exigences en matière de fixations pour installer un moniteur ouvert Elo de 15 pouces tel que le ET1537L en utilisant le kit de cadre avant E323425.
