Questo articolo spiega come installare, configurare e testare il display clienti Elo 2 x 20 (VFD) utilizzando il driver OPOS su un sistema Windows 10.
ℹ Panoramica
Queste istruzioni si applicano ai display clienti Elo (VFD) numeri di parte E001003 e E122426. Dopo aver installato il driver OPOS, configurerai il display, verificherai la comunicazione e testerai l'operatività utilizzando l'utilità dimostrativa OPOS inclusa.
Queste istruzioni si applicano ai display clienti Elo (VFD) numeri di parte E001003 e E122426. Dopo aver installato il driver OPOS, configurerai il display, verificherai la comunicazione e testerai l'operatività utilizzando l'utilità dimostrativa OPOS inclusa.
Requisiti
| Voce | Requisito |
|---|---|
| Display supportati | E001003 e E122426 |
| Sistema Operativo | Windows 10 |
| Software | Pacchetto Driver OPOS v1.7.0.0 |
Scarica il Driver OPOS
📦 Scarica il Pacchetto Driver OPOS v1.7.0.0
https://downloads.elotouch.com/Downloads/Peripherals/E001003-VFD/Windows/OPOS_setup107.zip
Una versione PDF di queste istruzioni di installazione è anche allegata a questo articolo della Knowledge Base.
Installa e Configura il Driver OPOS
- Scarica il Pacchetto Driver OPOS v1.7.0.0 ed estrai il contenuto in una cartella sul tuo computer.

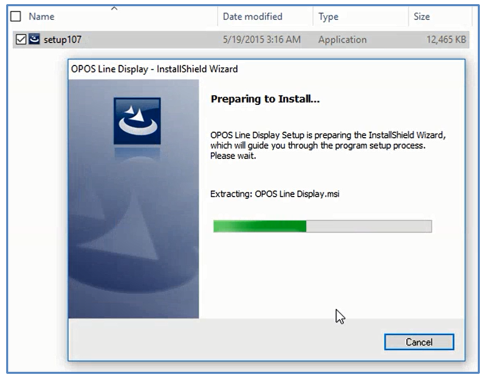

- Esegui Application setup107.exe.
-
Segui la procedura guidata di installazione.

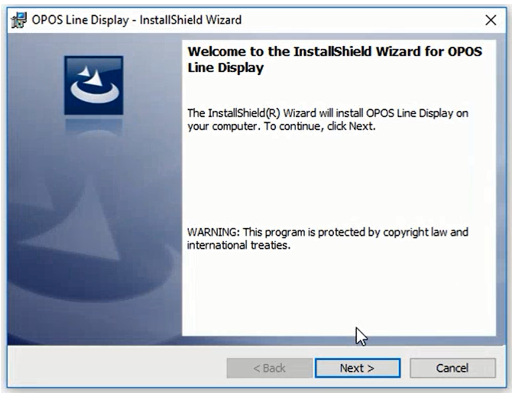

- Clicca Avanti.

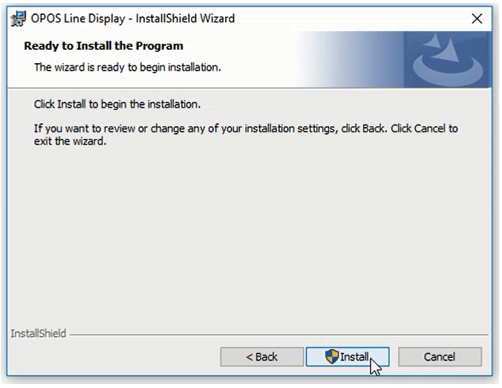

- Clicca Installa.

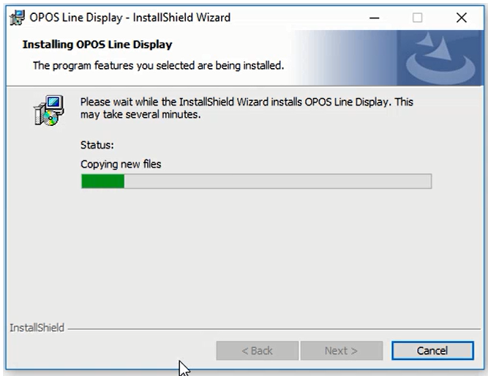

- Attendi il completamento dell'installazione.

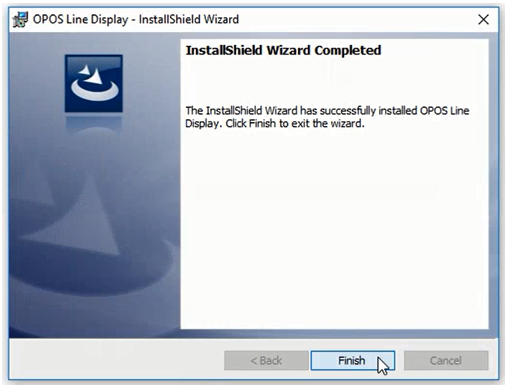

- Clicca Fine.
-

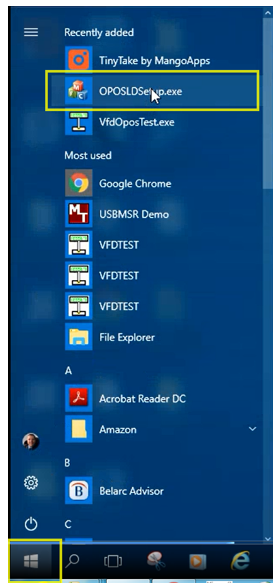

Avvia OPOSLDSetup.exe dal Menu Start di Windows. In alternativa, naviga a:
C:\Program Files (x86)\POS\OPOS Line Display
-

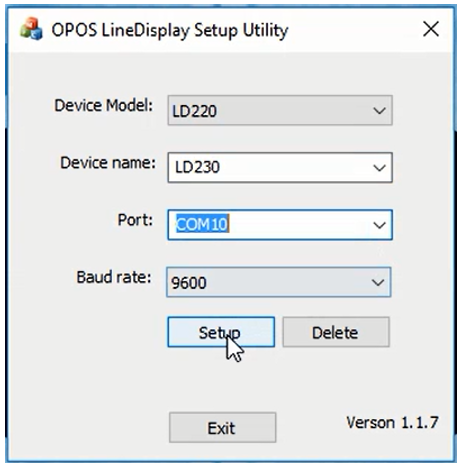

Configura il display utilizzando le seguenti impostazioni:
Impostazione Valore Modello Dispositivo LD220 Nome Dispositivo LD230 Porta Seleziona la porta COM assegnata in Gestione Dispositivi Velocità di trasmissione 9600

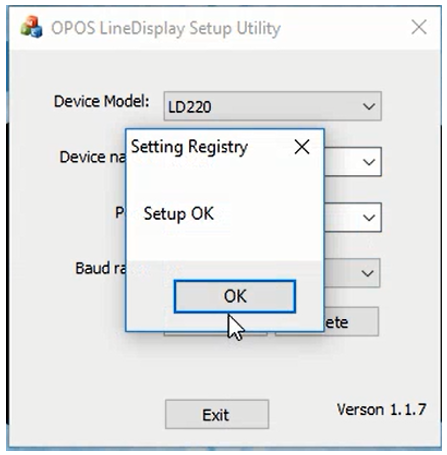

Clicca Configurazione. - Quando appare il messaggio Configurazione OK, clicca OK.
-

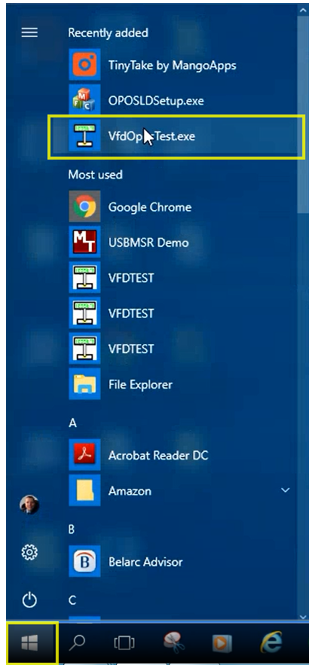

Avvia VfdOposTest.exe. In alternativa, naviga a:
C:\Program Files (x86)\POS\OPOS Line Display

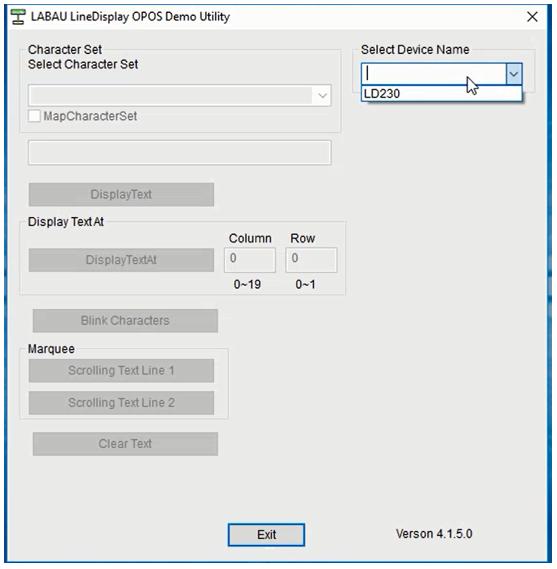

- Seleziona LD230 dall'elenco Seleziona Nome Dispositivo.

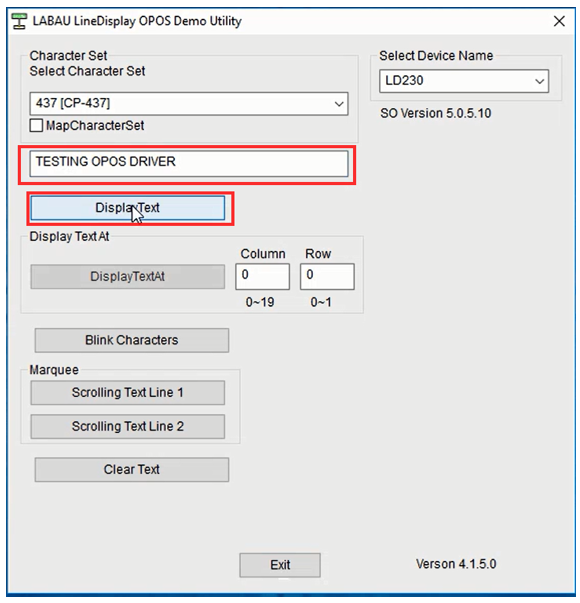

- Inserisci un messaggio nella casella di testo e clicca Visualizza Testo.

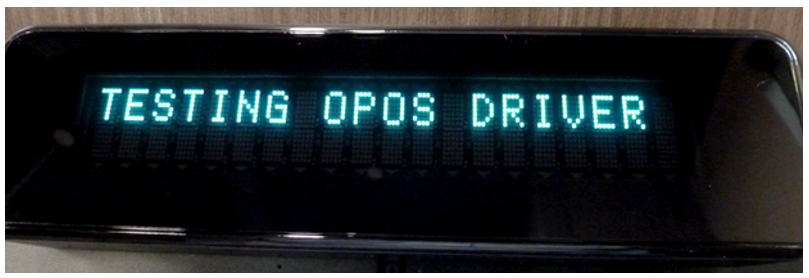

- Verifica che il messaggio appaia sul display VFD.
-

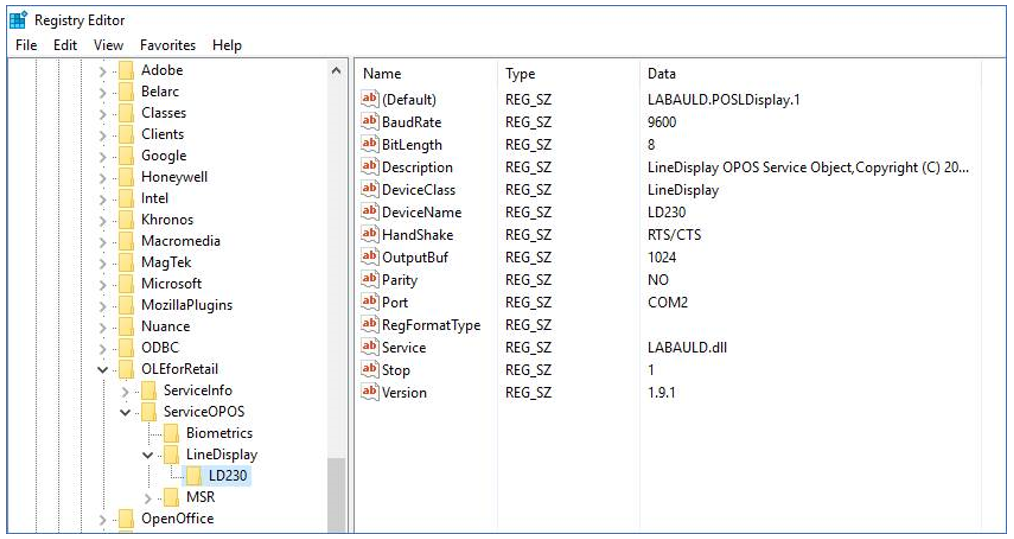

La configurazione del registro OPOS può essere visualizzata in:
HKEY_LOCAL_MACHINE\SOFTWARE\WOW6432Node\OLEforRetail\ServiceOPOS\LineDisplay\LD230
⚠ Risoluzione dei problemi
- Verifica che la porta COM corretta sia selezionata nell'Utilità di Configurazione OPOS LineDisplay.
- Conferma che la velocità di trasmissione sia impostata su 9600.
- Se il VFD non visualizza testo, verifica l'assegnazione della porta COM in Gestione Dispositivi di Windows.
- Riavvia l'applicazione VFD dopo aver apportato modifiche alla configurazione.
- Se la comunicazione continua a non funzionare, scollega e ricollega il VFD e ripeti il processo di configurazione.
💡 Suggerimento
Se il VFD non è elencato nelle utility OPOS, verifica prima l'assegnazione della porta COM in Gestione Dispositivi di Windows. Una porta COM errata è la causa più comune di fallimenti di comunicazione dopo l'installazione del driver.
Se il VFD non è elencato nelle utility OPOS, verifica prima l'assegnazione della porta COM in Gestione Dispositivi di Windows. Una porta COM errata è la causa più comune di fallimenti di comunicazione dopo l'installazione del driver.
