Questo articolo fornisce informazioni e specifiche sul cavo GPIO E211544

Di seguito sono riportate informazioni sul cavo GPIO E211544, utilizzato nei sistemi AIO Android di Elo; I-Series e Backpack. Questo cavo si collega a una porta GPIO sui prodotti Elo che dispongono di questa funzionalità. Un'estremità ha un connettore per interfacciarsi con il prodotto, l'altra estremità è composta da cavi volanti per collegarsi alla soluzione o al connettore GPIO del cliente.

Prodotti Elo con supporto GPIO:

• Un'uscita con 5V/200mA.
• Due ingressi (“1”=5V , “0”=GND).

Numero di parte del cavo GPIO Elo: E211544: KIT, Cavi GPIO per AAiO
Descrizione: cavo di interfaccia della porta GPIO per segnaletica all-in-one I-Series

Specifiche e Pin-Out:

• Corrente - 200 mA
• Voltaggio - 5 V
• Compatibilità - I-Series per Android
• Pinout del cavo
  • Pin 1 – Uscita 5V
  • Pin 2 – Collegamento d'ingresso 1
  • Pin 3 – Collegamento d'ingresso 2
  • Pin 4 – Terra
  • Pin 5 – Terra
• Dimensioni - 1,8 m

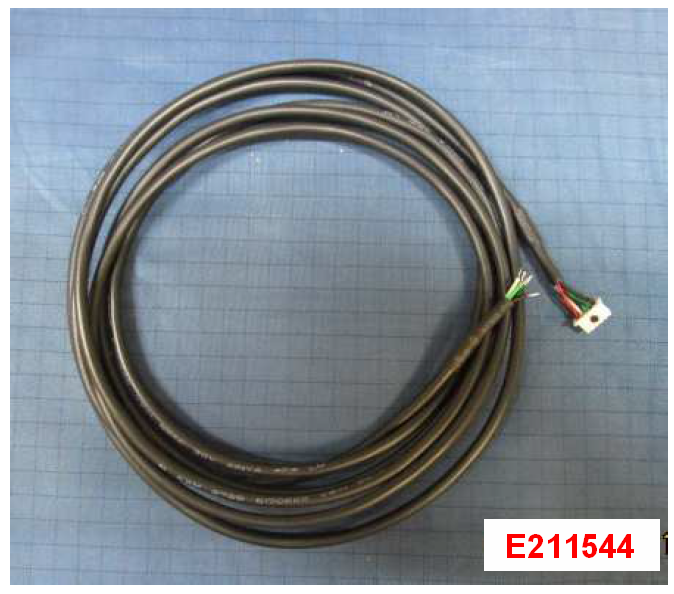

Foto:

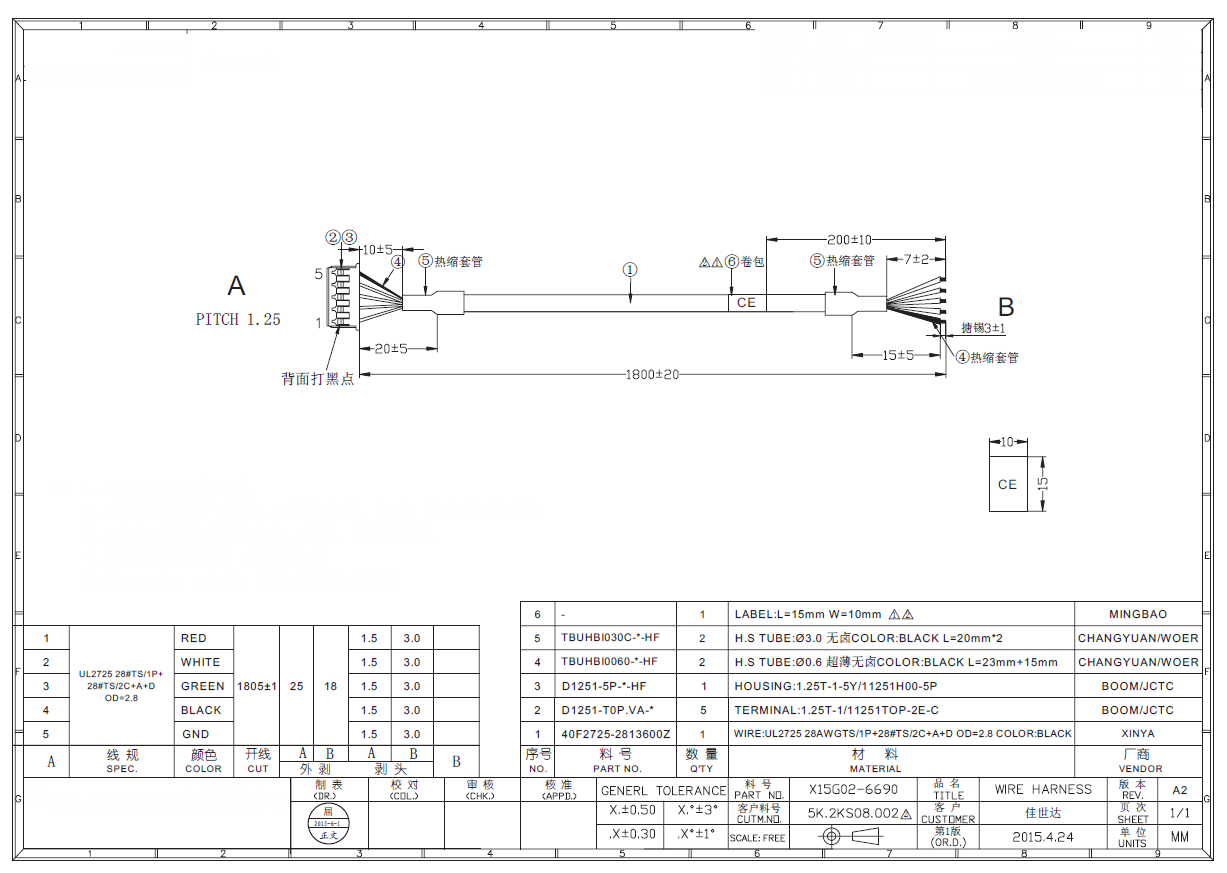

Disegno:
