Questo articolo fornisce istruzioni per rimuovere il supporto dal monitor touch Elo 2201L. Questo è tipicamente richiesto per il montaggio VESA o per la manutenzione.

Istruzioni

1. Posizionare il Monitor a Faccia in Giù

Posizionare il monitor su una superficie pulita, piatta e morbida con il display rivolto verso il basso per evitare danni.

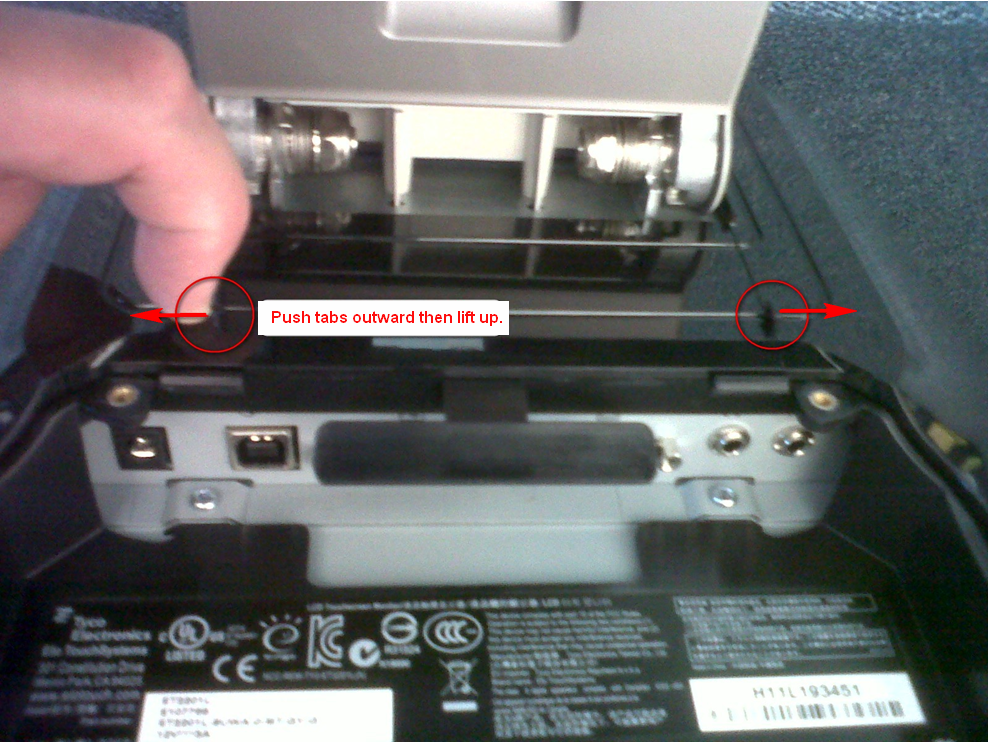

2. Rimuovere la Copertura Plastica Centrale Posteriore

Spingere verso l'esterno le due linguette di trattenimento e sollevare per rimuovere la copertura plastica centrale dalla parte posteriore del monitor.

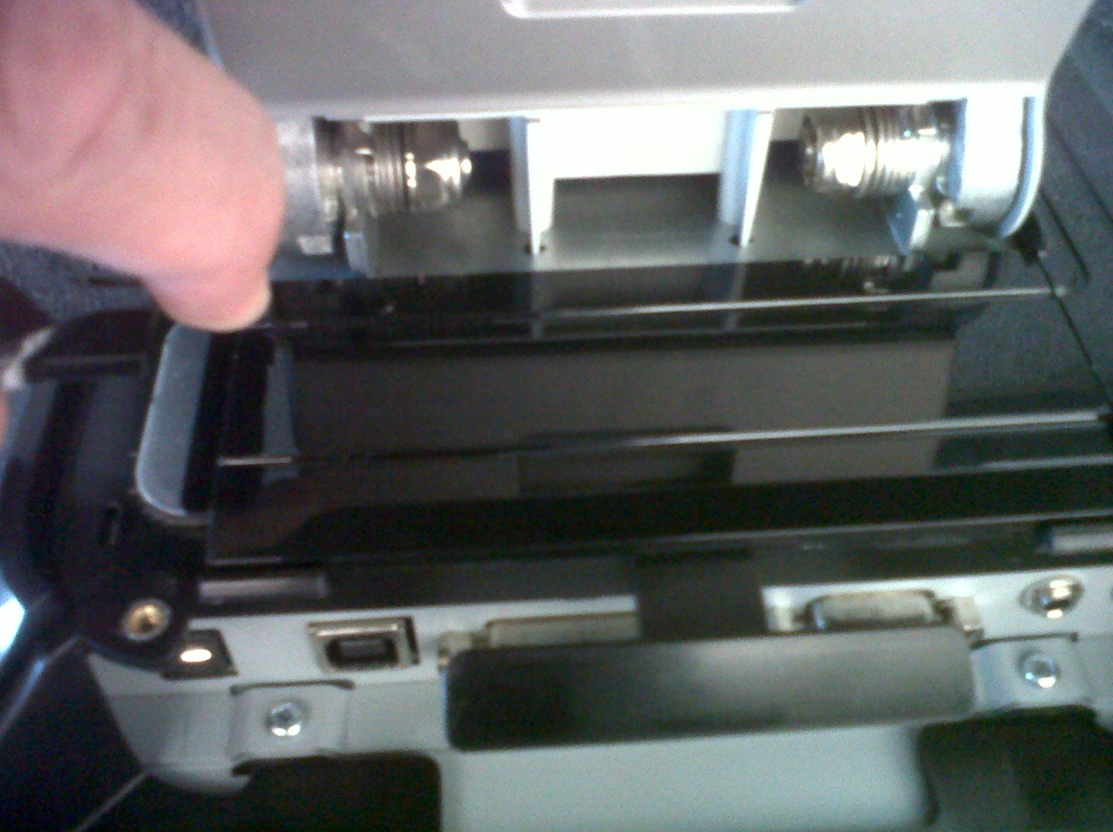

3. Rimuovere le Coperture Plastiche Laterali

Tirare verso l'esterno le linguette di trattenimento situate su ciascun pezzo di plastica laterale, quindi sollevare verso l'alto per rimuovere entrambe le coperture.

4. Confermare che Tutte le Coperture Plastiche siano State Rimosse

Assicurarsi che tutti i componenti plastici mostrati di seguito siano stati rimossi per esporre l'area di montaggio VESA.

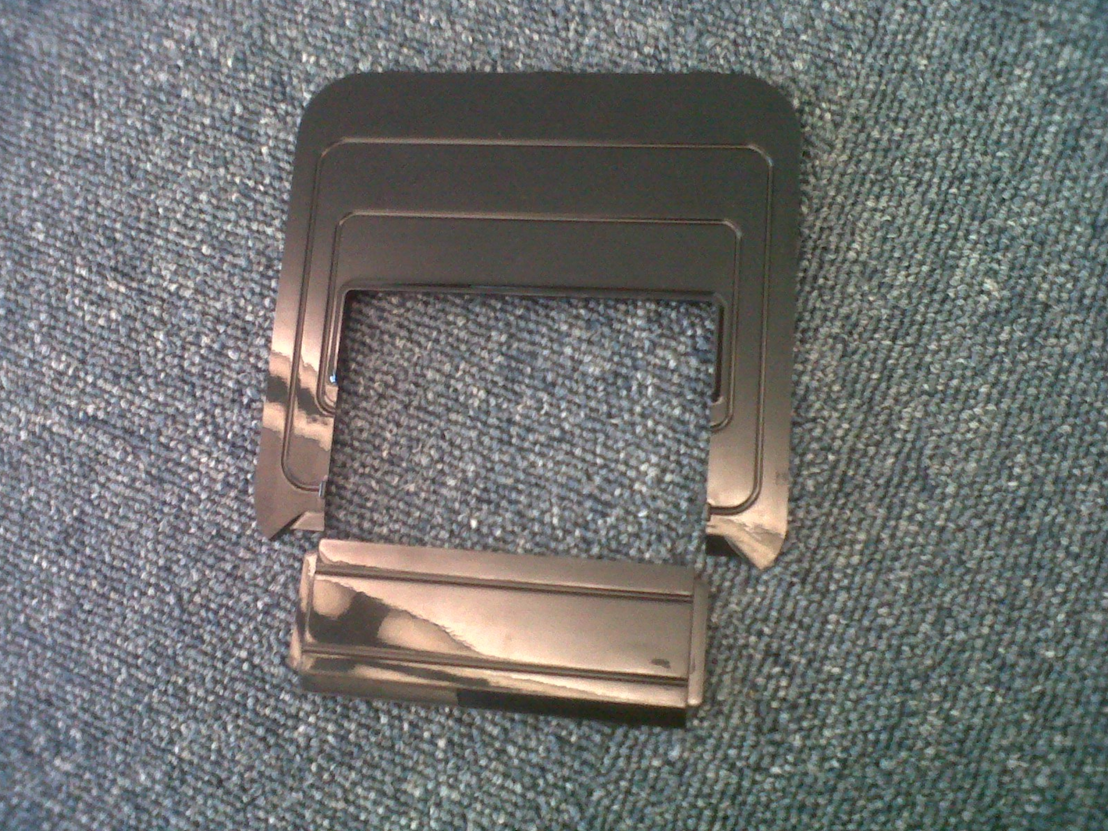

                     Parti plastiche che devono essere rimosse prima di accedere alle viti VESA

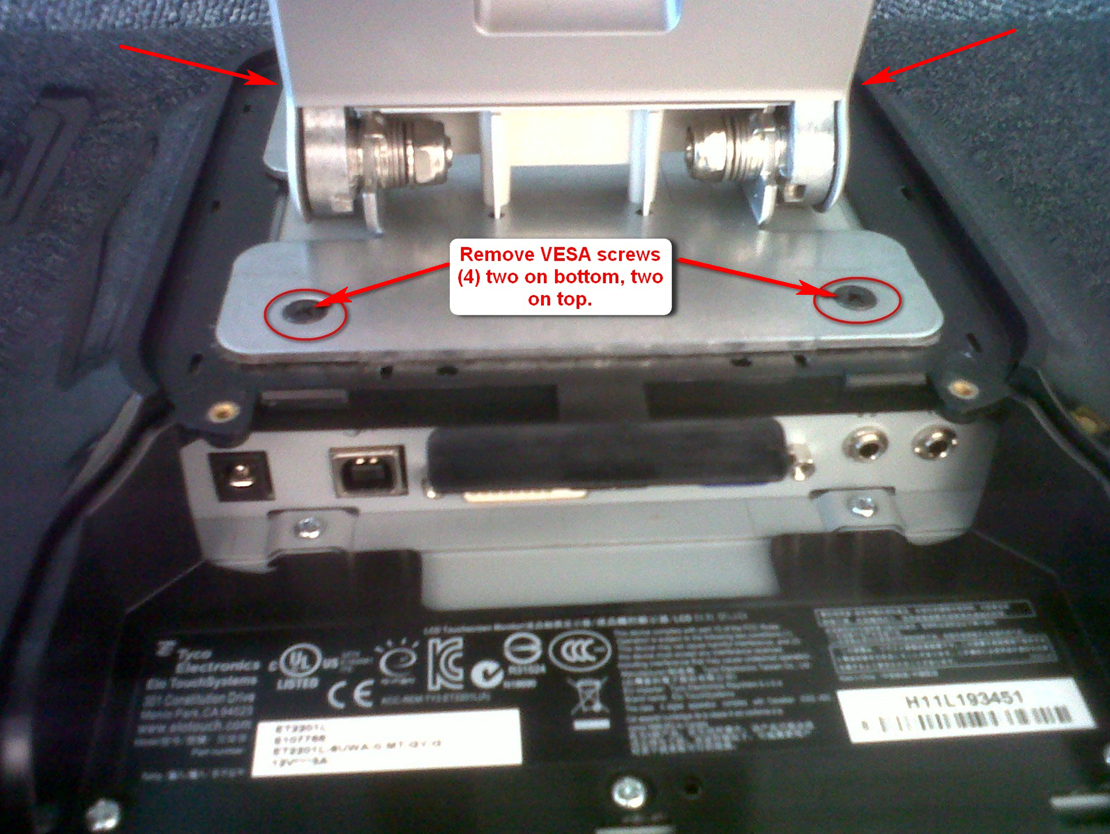

5. Rimuovere le Viti VESA

Utilizzare un cacciavite per rimuovere le viti VESA ora visibili sotto le coperture plastiche. Queste viti fissano il supporto al monitor.

6. Sollevare il Supporto

Una volta rimosse le viti, sollevare il supporto lontano dalla parte posteriore del monitor.

Note Aggiuntive

• Conservare tutte le viti e le parti plastiche per un'eventuale rimontaggio se necessario.

• Non forzare nessuna parte. Se si avverte resistenza, controllare di nuovo se ci sono linguette o viti residue.

• Per la reinstallazione, invertire i passaggi sopra.
