Questo articolo spiega come sostituire la batteria CMOS in un modulo computer Elo ECMG2B/C o ECMG3

Si prega di seguire la procedura qui sotto per sostituire la batteria CMOS in un modulo computer Elo ECMG2B/C e ECMG3.

Questa procedura dettaglia la sostituzione della batteria CMOS nel modulo computer Elo ECMG2B/C, ECMG3.

Hardware necessario:

• Modulo Computer Elo ECMG2B/C o ECMG3
• Cacciavite Philips #2
• Cacciavite a lama piatta

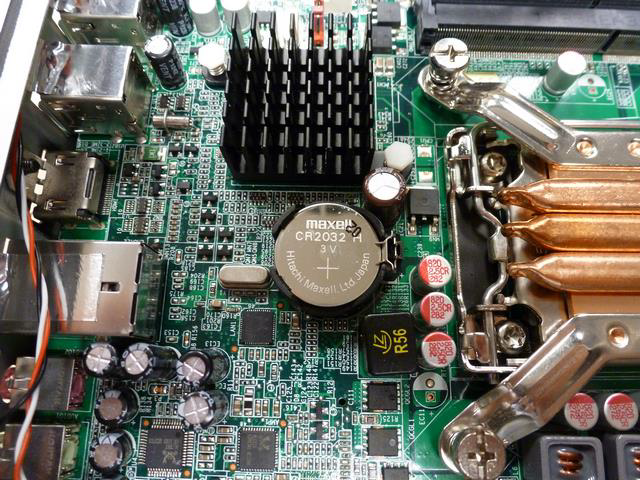

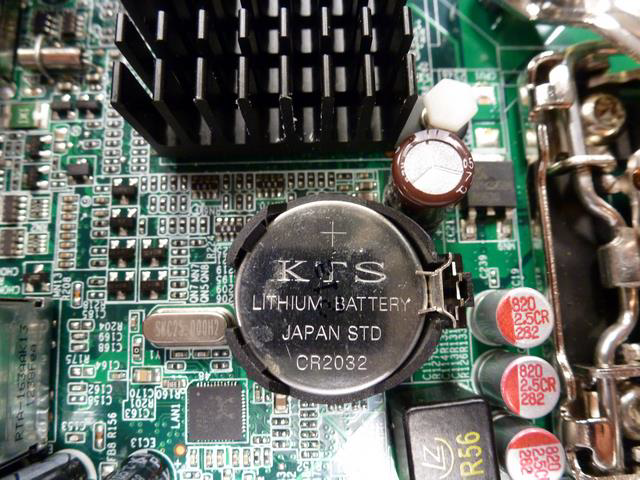

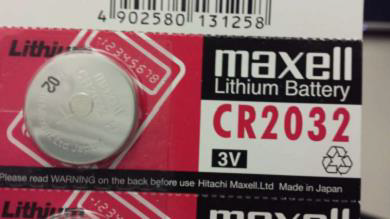

• Batteria CMOS di ricambio: batteria al litio 3V CR2032.
• Esempio di batteria: https://en.wikipedia.org/wiki/CR2032_battery

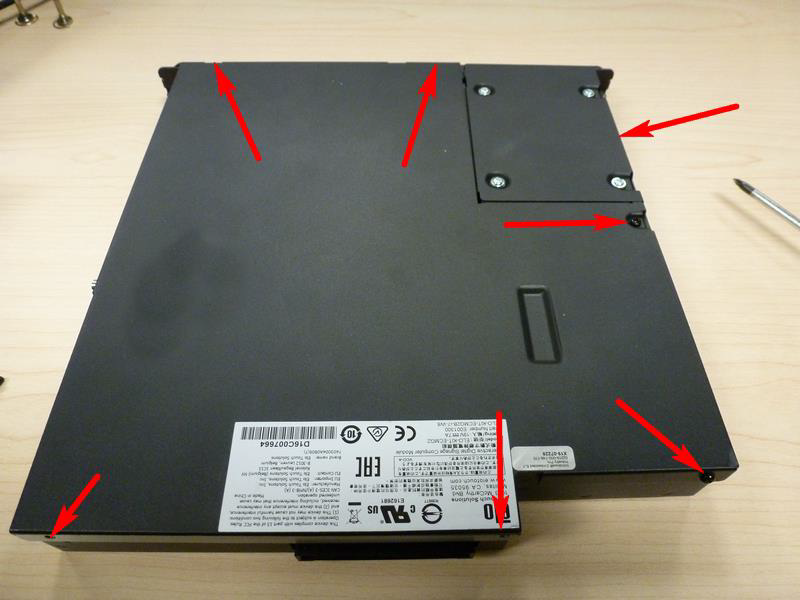

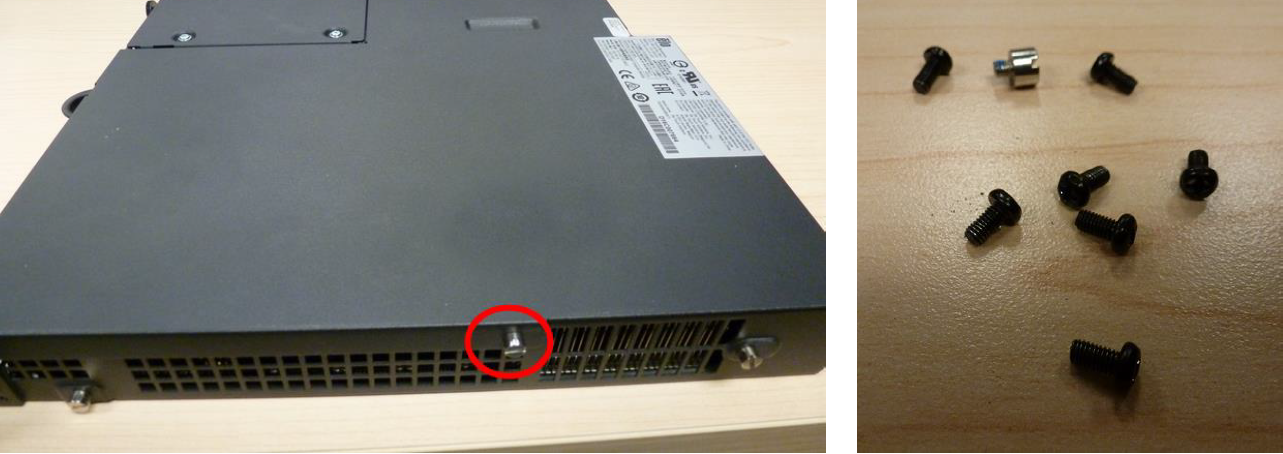

1. Usando il cacciavite Philips, rimuovere 7 viti dal modulo (6 sui lati, 1 in cima).



2. Usando il cacciavite a lama piatta, rimuovere la vite a testa piatta argentata dal lato del modulo.

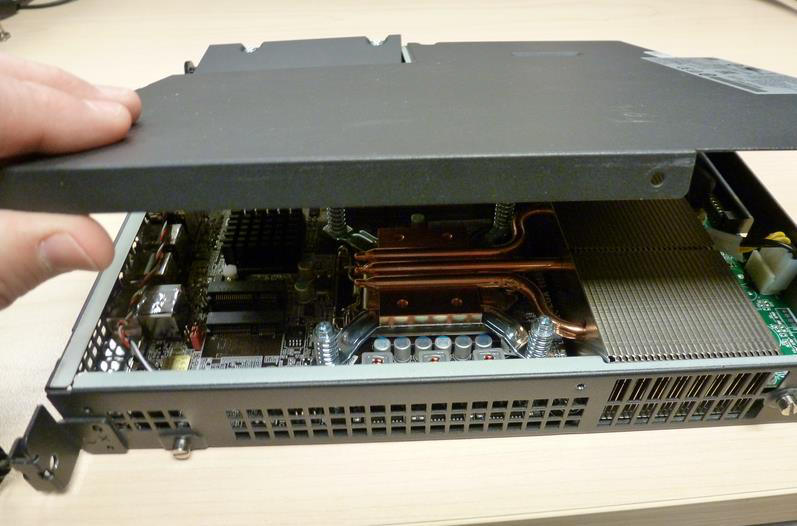

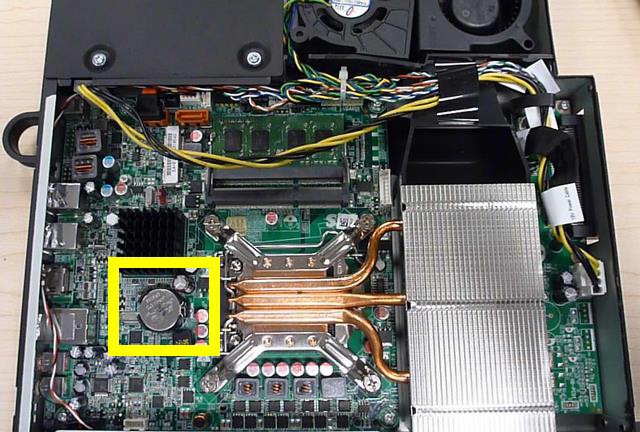

3. Sollevare il coperchio superiore dal modulo computer per accedere alla batteria CMOS.

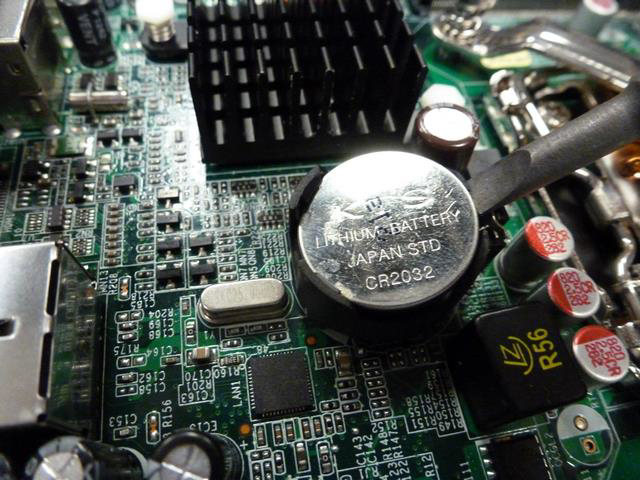

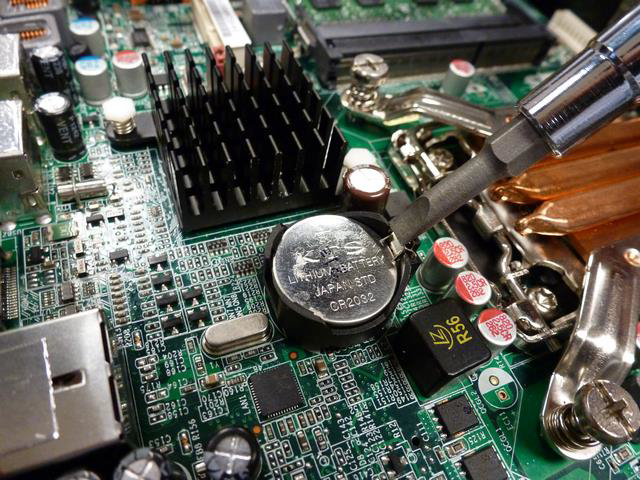

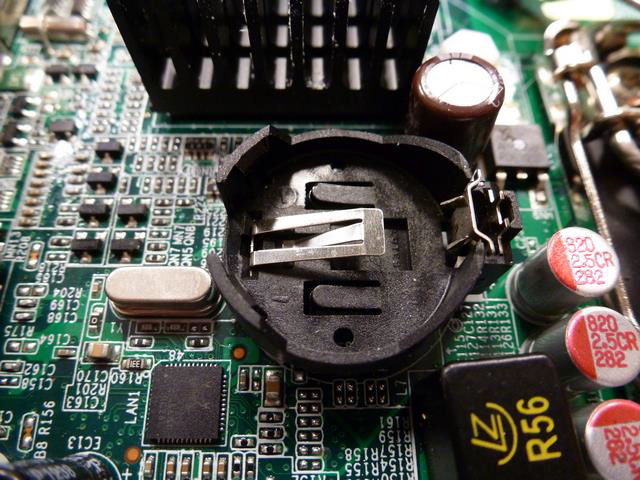

4. Usando il cacciavite a lama piatta, spingere la clip a molla per rilasciare la batteria.



5. La batteria si solleverà per la rimozione.

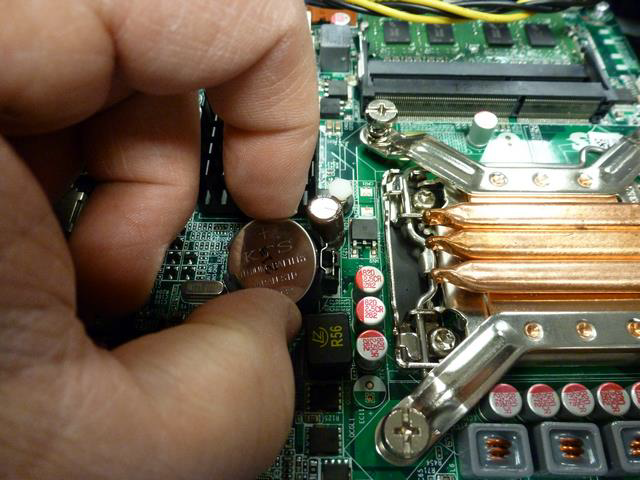

6. Inserire la nuova batteria CMOS nello slot della batteria. Usando il dito, premere verso il basso sulla batteria finché non scatta al suo posto.







7. Sostituire il coperchio superiore e le viti rimosse nei passaggi 1 e 2.
