Come aggiornare (Flash) il BIOS su Elo ECMG4 con H110 BIOS
Scarica l'ultimo pacchetto BIOS ECMG4-H110 dalla pagina di supporto firmware di Elo:
- Non spegnere, scollegare o riavviare il sistema durante l'aggiornamento del BIOS. Interrompere il processo potrebbe danneggiare permanentemente la scheda madre del sistema.
- Utilizzare solo i file BIOS destinati all'Elo ECMG4-H110. L'installazione del BIOS errato potrebbe rendere il sistema inutilizzabile.
- Collegare il sistema a un'alimentazione stabile.
- Utilizzare un'unità USB formattata come FAT32.
- Copiare i file nella radice dell'unità USB (non all'interno delle cartelle).
- Se si aggiorna in Windows, chiudere prima tutte le applicazioni.
Panoramica

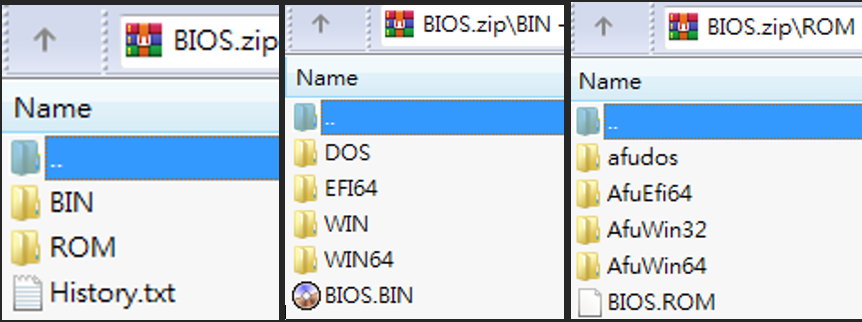

Il pacchetto BIOS include tipicamente due tipi di aggiornamento:
- ROM = Solo BIOS di sistema
- BIN = Pacchetto completo del BIOS (include BIOS di sistema e Intel Management Engine)
Opzione 1: Aggiornamento ROM del BIOS
Metodo A: Aggiorna ROM utilizzando UEFI Shell (USB)

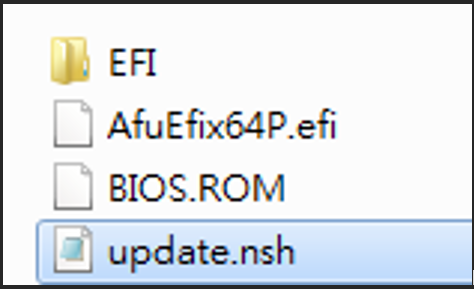

- Copiare il file BIOS ROM e gli strumenti di flash nella radice dell'unità USB.
- Inserire l'unità USB nell'ECMG4-H110.

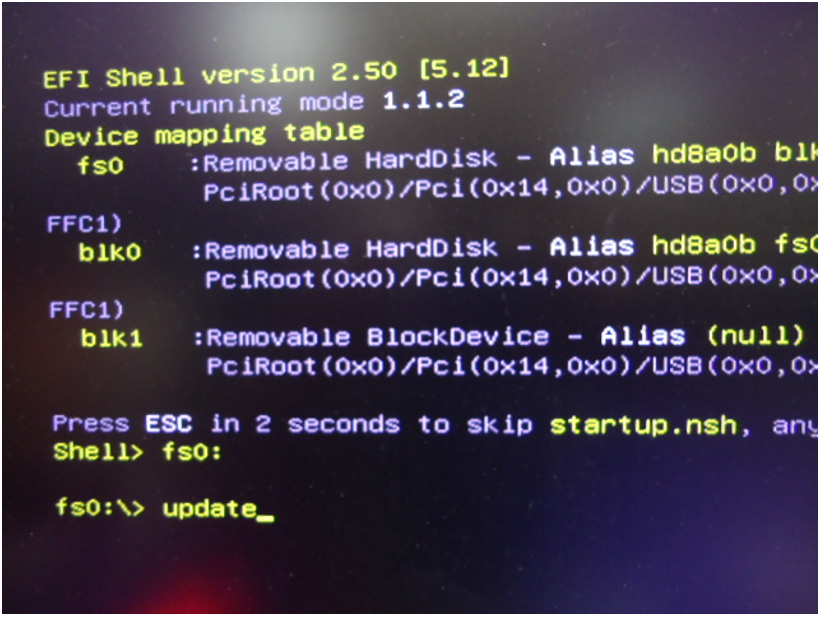

- Avviare il sistema dall'unità USB ed entrare in UEFI Shell.
- Al prompt, eseguire:
update
Attendere il completamento dell'aggiornamento, quindi riavviare il sistema.
Metodo B: Aggiorna ROM in Windows (64-bit)

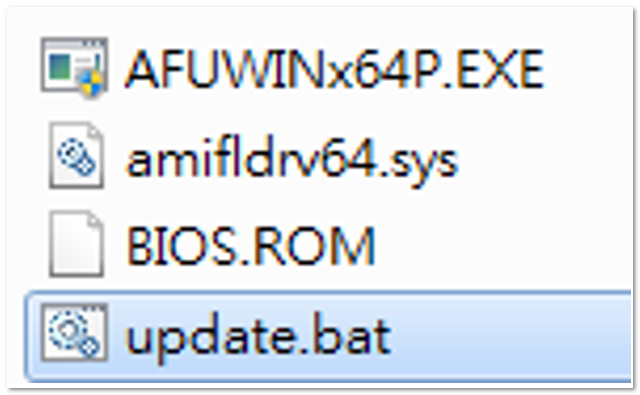

- Copiare il file BIOS ROM e gli strumenti di flash nella radice dell'unità USB.

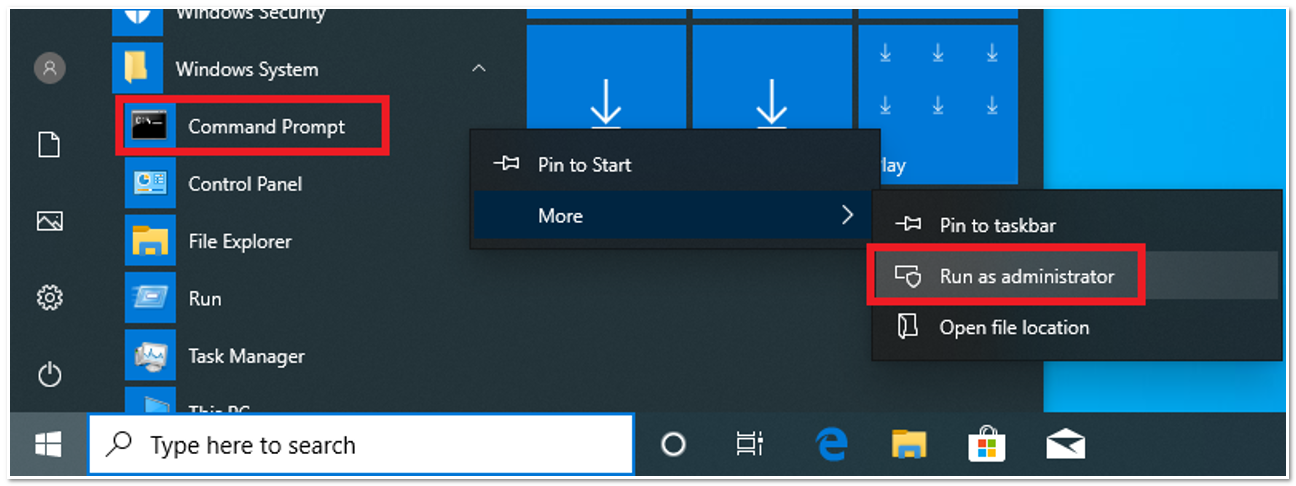

- In Windows, aprire il Prompt dei comandi come Amministratore.

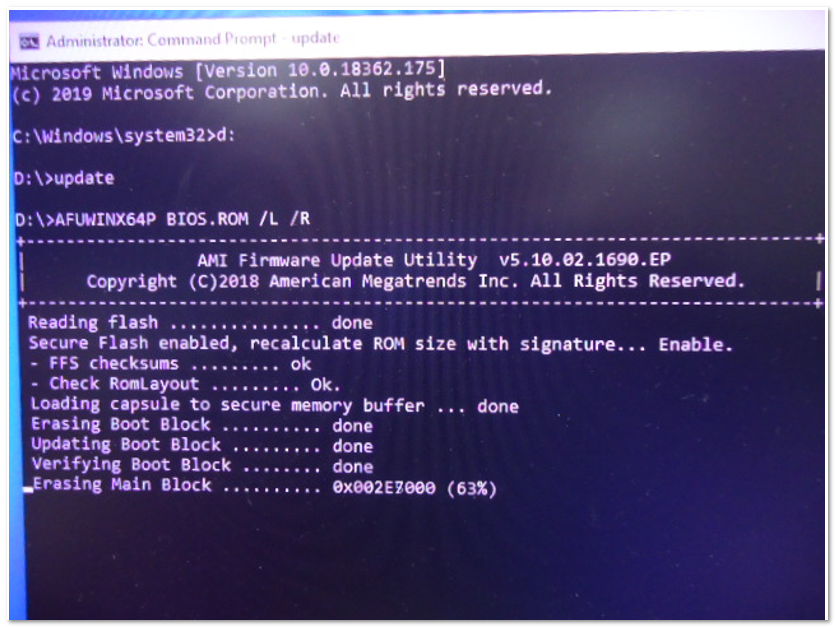

- Eseguire lo script di aggiornamento ROM:
update
Attendere il completamento dell'aggiornamento, quindi riavviare il sistema.
Opzione 2: Aggiornamento BIN del BIOS (BIOS completo + ME)
Prima di flashare un BIOS BIN, è necessario disabilitare ME Control nel BIOS. Se ME Control non viene disabilitato, l'aggiornamento BIN potrebbe fallire o diventare corrotto.

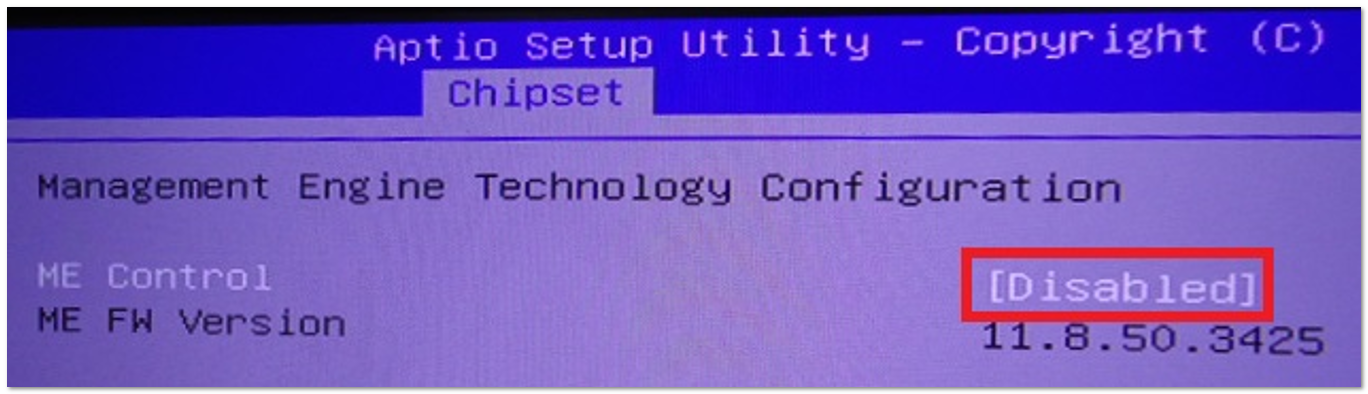

Passo 1: Disabilitare ME Control (obbligatorio)
- Entrare nella configurazione del BIOS.
- Trovare ME Control.
- Impostare ME Control su Disabilitato.
- Salvare le modifiche e uscire dal BIOS.
Metodo A: Aggiorna BIN utilizzando UEFI Shell (USB)

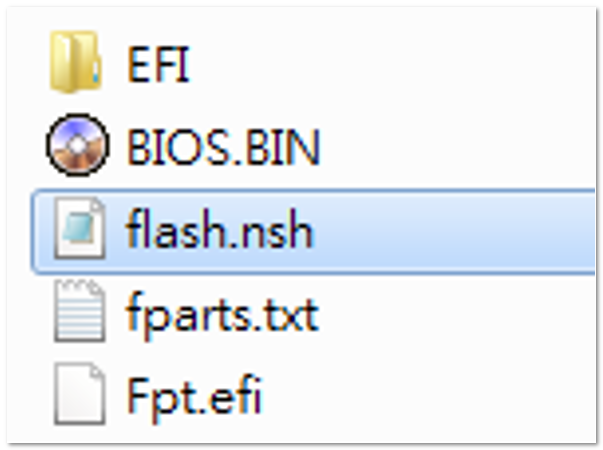

- Copiare il file BIOS BIN e gli strumenti di flash nella radice dell'unità USB.
- Inserire l'unità USB nell'ECMG4-H110.

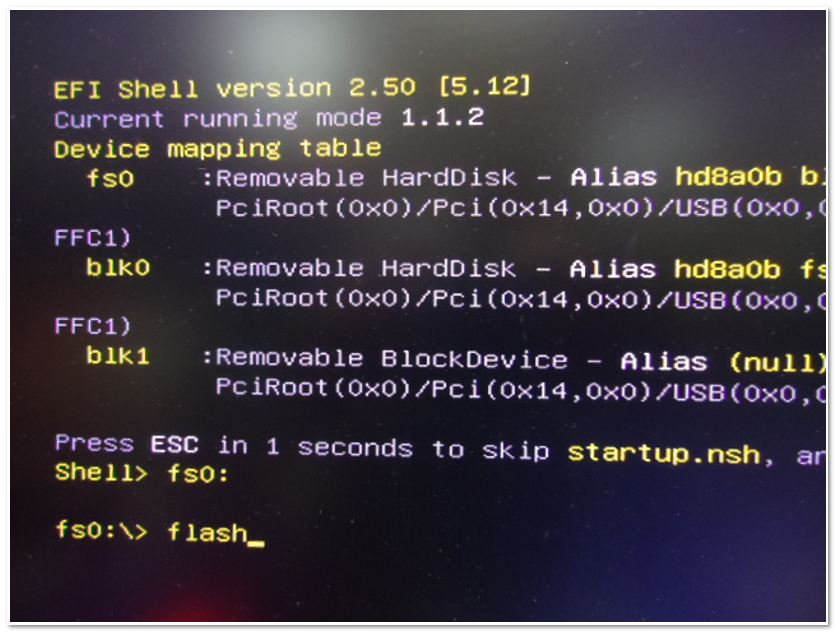

- Avviare il sistema dall'unità USB ed entrare in UEFI Shell.
- Al prompt, eseguire:
flash
Attendere il completamento dell'aggiornamento, quindi riavviare il sistema.

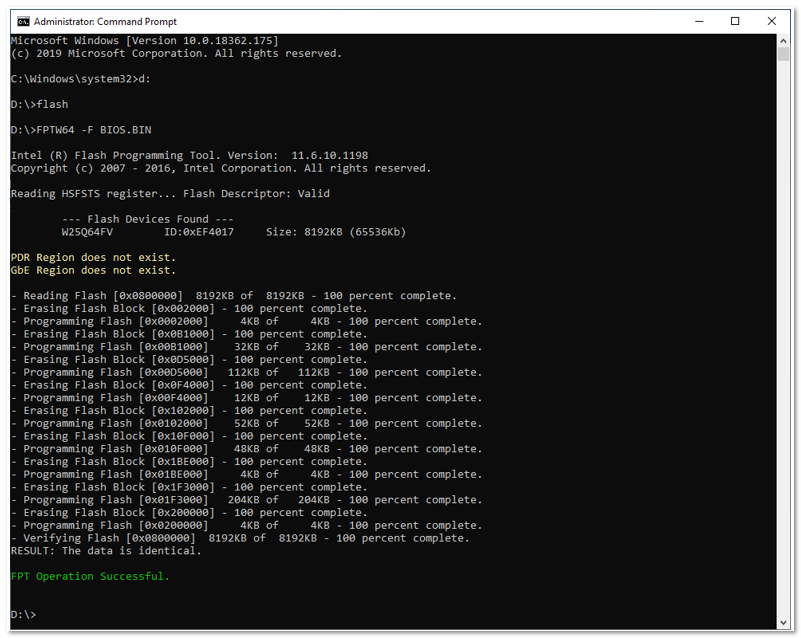

Metodo B: Aggiorna BIN in Windows (64-bit)

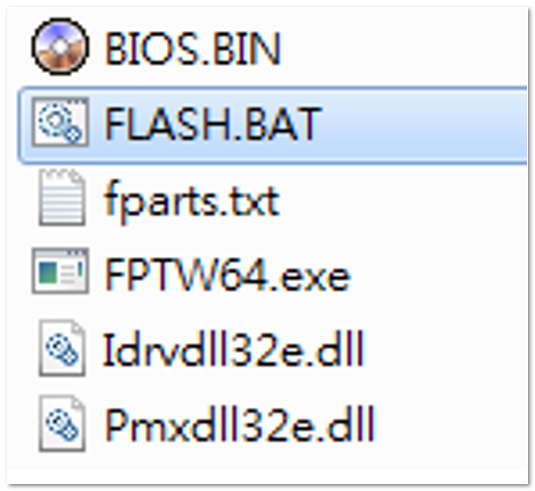

- Copiare il file BIOS BIN e gli strumenti di flash nella radice dell'unità USB.
- In Windows, aprire il Prompt dei comandi come Amministratore.
- Eseguire lo script di aggiornamento BIN:
flash
Attendere il completamento dell'aggiornamento, quindi riavviare il sistema.
Dopo l'aggiornamento
- Riavviare il sistema quando l'aggiornamento è completato.
- Entrare nella configurazione del BIOS per confermare la nuova versione del BIOS.
- Ripristinare eventuali impostazioni personalizzate del BIOS se necessario.
- Confermare di aver utilizzato il file BIOS corretto per l' Elo ECMG4-H110.
- Per gli aggiornamenti BIN, confermare che ME Control sia impostato su Disabilitato.
- Confermare che tutti i file siano presenti nella radice dell'unità USB.
- Riprovare utilizzando il metodo alternativo (UEFI Shell vs Windows).
Se il problema persiste, contattare il supporto tecnico Elo e fornire:
- Modello: Elo ECMG4-H110
- Versione attuale del BIOS
- Nome del file BIOS utilizzato (ROM o BIN)
- Metodo di aggiornamento utilizzato (UEFI Shell o Windows)
