Utilizzare un Elo ECMG4 come modulo computer standalone
Questo articolo spiega come operare un Elo ECMG4 indipendentemente da un display IDS. Questo consente di collegare l'ECMG4 a qualsiasi monitor con un input HDMI per collaudi, preparazione o provisioning.
Hardware richiesto
- Modulo Computer Elo ECMG4: https://www.elotouch.com/accessories-ecmg4.html
- Monitor con HDMI (esempio utilizzato in questa guida: Monitor Open Frame Outdoor Elo 1099L)
- Cavo adattatore C14 0.35M per moduli computer Elo – Elo P/N: E766781
-
Cavo di alimentazione C13 da 1,8 m (6 piedi) per il Nord America – Elo P/N: E593865
- In alternativa, puoi utilizzare un cavo di alimentazione C13 di terzi come questo di Tripp Lite.
- Esempio di cavo HDMI qui.
- Cavo touch USB (richiesto solo quando collegato a un monitor touch) esempio qui.
-
Ciabatta con interruttore on/off – Elo P/N: E765397
- In alternativa, puoi utilizzare una ciabatta di terzi con interruttore on/off come questa di Tripp Lite.
Passaggi per la connessione
-

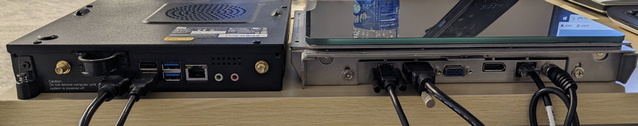

Collegare il cavo HDMI tra il monitor e l'ECMG4. Se si utilizza un monitor touch, collegare anche il cavo touch USB.
-

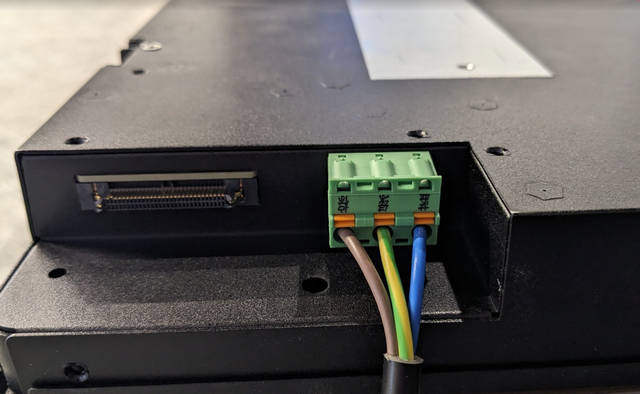

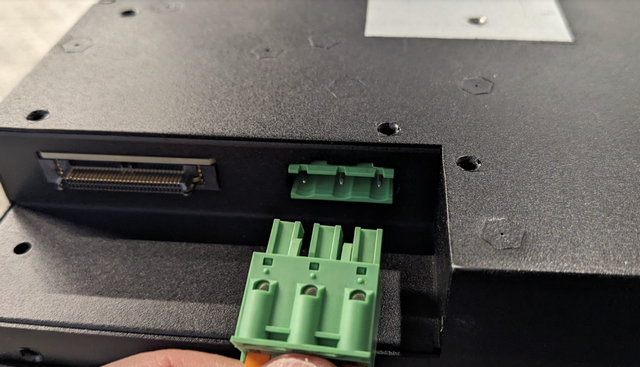

Collegare il cavo adattatore C14 da 0,35M al modulo computer ECMG4.
-

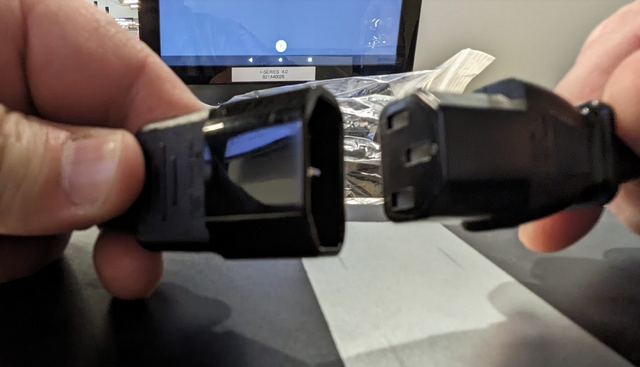

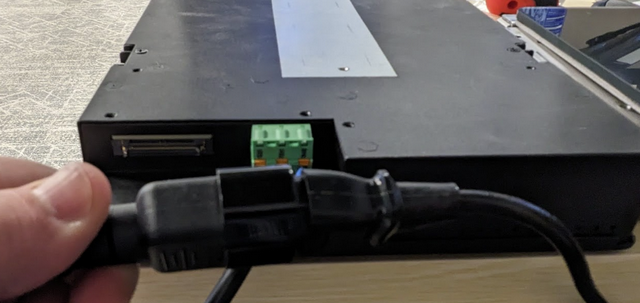

Collegare il cavo di alimentazione C13 alla connessione C14 sul cavo adattatore.
- Applicare alimentazione collegando il cavo di alimentazione C13 a una ciabatta elettrica o presa con interruttore.
-

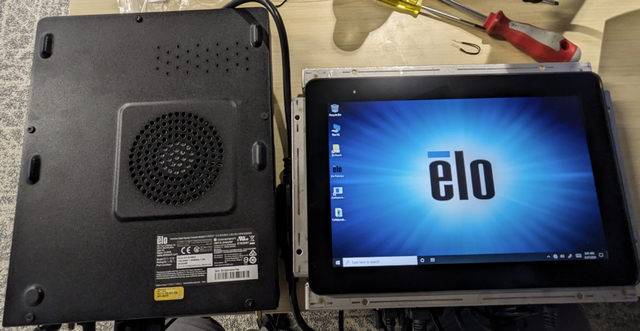

Verificare che l'output video appaia sul monitor e che il sistema inizi a avviarsi.
L'ECMG4 non dispone di un interruttore di alimentazione esterno. Per accendere e spegnere l'unità, utilizzare una presa con interruttore o una ciabatta con interruttore on/off. Quando l'alimentazione viene ripristinata, l'ECMG4 inizierà automaticamente la sua sequenza di avvio.
Modificare le impostazioni di alimentazione nel BIOS
Per garantire che l'ECMG4 si accenda automaticamente quando viene applicata l'alimentazione CA, modificare l'impostazione del BIOS di seguito.
- Accedere al BIOS del sistema premendo il tasto DEL su una tastiera collegata durante l'avvio.
-

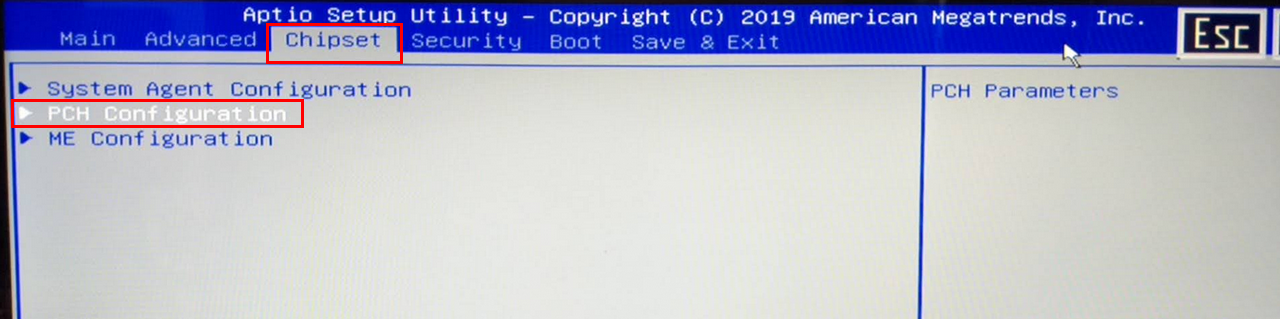

Navigare su Chipset, quindi Configurazione PCH del Chipset.
-

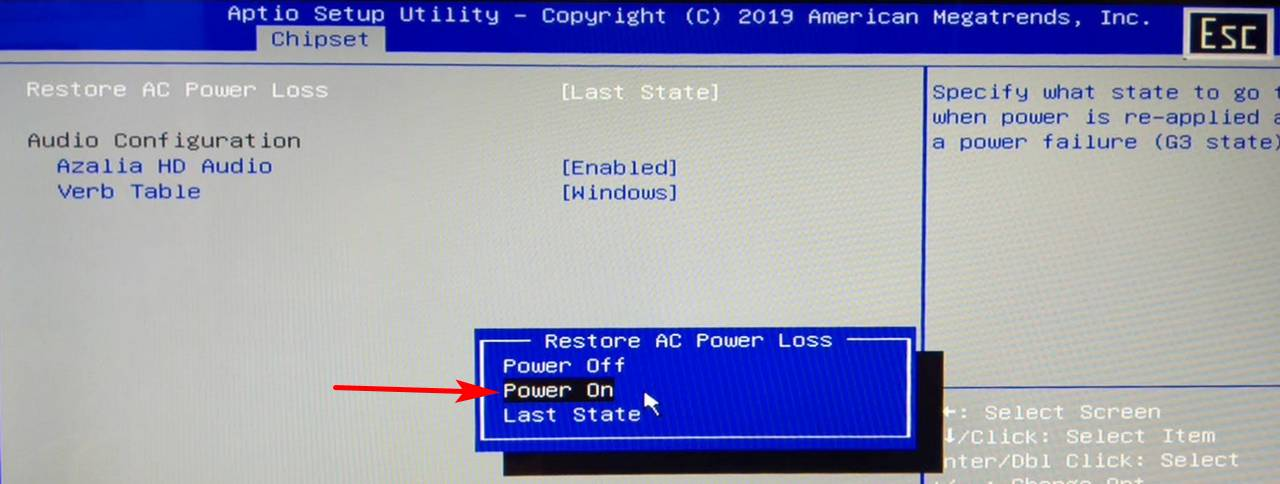

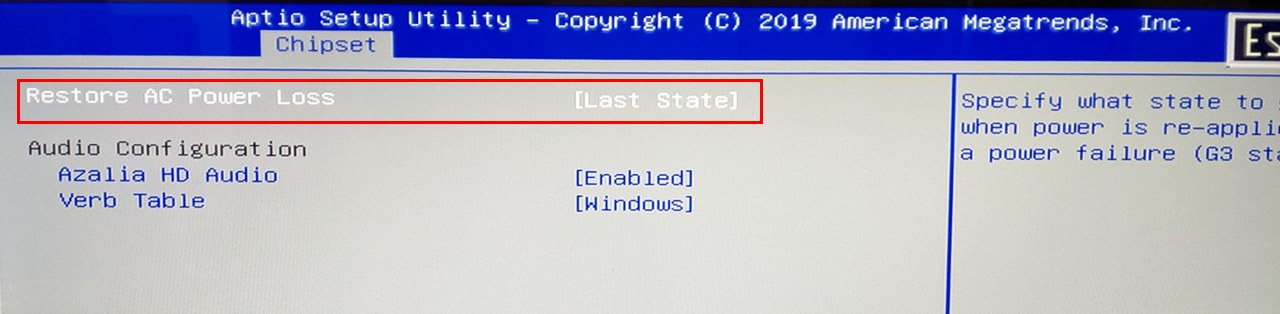

Individuare Ripristina perdita di alimentazione CA. Di default, è impostato su Ultimo stato. Modificarlo su Accensione.

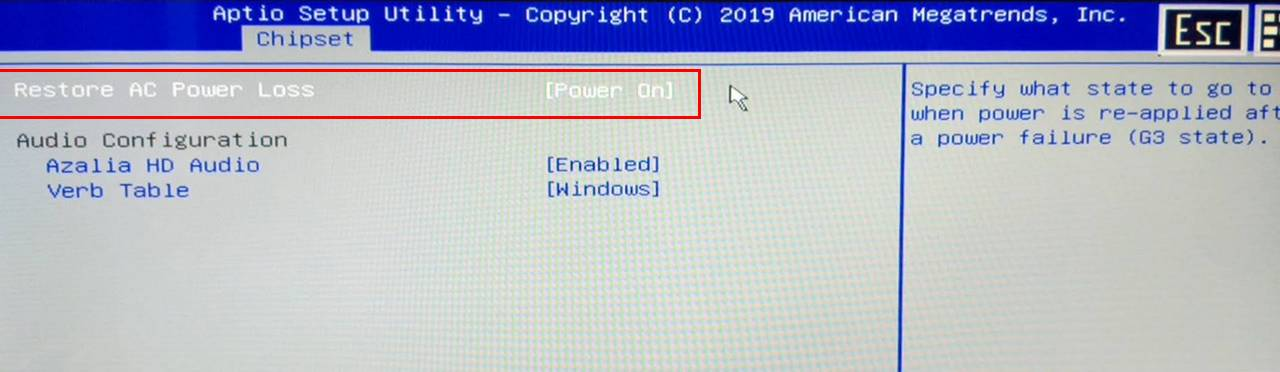

Richiesta: Impostare Ripristina perdita di alimentazione CA su Accensione affinché l'ECMG4 si avvii automaticamente ogni volta che viene applicata l'alimentazione. - Salvare le modifiche e uscire dal BIOS. Ora l'ECMG4 dovrebbe accendersi automaticamente quando viene applicata l'alimentazione CA.
