Questo articolo fornisce le specifiche per il Controller USB Legacy 3000U

Vedi le informazioni qui sotto per le specifiche del Controller USB Legacy 3000U

Tensione e Corrente di Alimentazione

• +5 Vdc, nominale (+4.35 a +5.25 Vdc)
• 50 mA, tipico a +5 Vdc. La potenza media dissipata è 0.25 W, tipico
• L'alimentazione è ottenuta dalla fornitura a 5V sul connettore USB. Non è necessaria alcuna alimentazione esterna.
• Il requisito totale di rumore e ripple deve essere inferiore a 100mV (p-p) per frequenze inferiori a 1MHz, e inferiore a 50mV (p-p) per frequenze superiori a 1MHz.

Interfaccia
• USB Alta Velocità
• Compatibile Plug and Play

Modalità Operative
• Protocollo AccuTouch SmartSet
• Modalità Iniziale/Stream/Untouch/Abilitazione asse Z

Risoluzione del Tocco
• Circa 4096x4096, risoluzione a 12 bit

Tempo di Conversione
• Circa 8.6 ms per insieme di coordinate

Affidabilità
• MTBF superiore a 250.000 ore secondo MIL-HDBK-217-F2 utilizzando il metodo di calcolo dello stress dei componenti per l'ambiente benigno con una temperatura ambiente di 25°C

Ambientale

Temperatura
• Operativo: 0°C a 65°C
• Stoccaggio: -25°C a 85°C

Umidità
• Operativo: 10% a 90% RH, non condensante
• Stoccaggio: 10% a 90% RH, non condensante

Altitudine Operativa
• 10.000 ft massimo

Urti e Vibrazioni
• Standard ISTA 2A per urti
• Sine wave su tre assi, 50Hz a 2kHz, 1G, 2 minuti/Ottava con soste in risonanza

ESD
• Secondo EN 6100-4-2 1995: Livello 4. Scarica a contatto 8kV, scarica aerea 15kV per USB e connettore schermo

Infiammazione
• Il substrato della scheda a circuito stampato è classificato 94V0. Tutti i componenti plastici, come connettori e intestazioni, sono anch'essi classificati 94V0.
• Inoltre, i circuiti sono protetti da Raychem Polyswitches, che sono componenti riconosciuti UL.

Caratteristiche Fisiche

Costruzione
• Design a superficie di quattro strati con piano di massa interno per la soppressione EMI

Dimensioni
• Larghezza Totale: 2.28 pollici (57.9 mm)
• Lunghezza Totale: 3.50 pollici (88.9 mm)
• Altezza Totale: 0.65 pollici (16.5 mm)
• Tutti i fori di montaggio sono fori placcati per connessione a massa del telaio. Fare riferimento ai disegni alla fine di questo documento.

Connettori e Definizioni dei Pin
• La configurazione del connettore consente al controller di essere posizionato in linea tra il touchscreen e un hub USB o un attacco host.

Connettore di Uscita USB
Il connettore USB, P2, è una presa USB Serie "B" come specificato nel paragrafo 6.5 della specifica USB, versione 1.1. I pin sono numerati come mostrato nella figura sottostante.

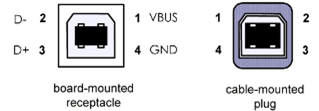

Figura 1. P2, intestazione montata sulla scheda USB e spina montata su cavo



Tabella 1. Numeri dei pin del connettore USB e nomi dei segnali



Connettore del Touchscreen
Il connettore del touchscreen, P3, è una intestazione a singolo filare di cinque posizioni con pin quadrati di 0.025 pollici distanziati su centri di 0.100. P3 si accoppia con la presa sul cavo del touchscreen AccuTouch. I pin sono numerati come mostrato nella figura sottostante.
Figura 2. P3, intestazione del cavo del touchscreen AccuTouch montata sulla scheda e spina montata su cavo

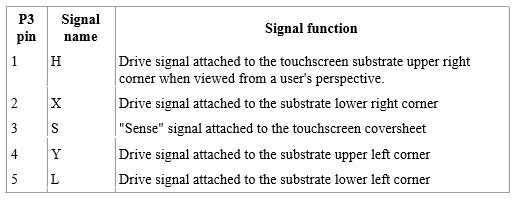

Tabella 2. Numeri dei pin del connettore del touchscreen AccuTouch e descrizioni dei segnali



Caratteristiche Diagnostiche LED
Il controller CTR-300000-AT-USB-00 ha due indicatori LED di stato.
Un LED verde (D1) indica lo stato del controller come segue:



Un secondo LED (D6) indica lo stato USB come segue:



Approvazioni delle Agenzie
• I controller Elo sono componenti riconosciuti UL "CNR/USR" per USA e Canada, Categoria NWGQ2, Attrezzature per l'Informazione Tecnologica Inclusa l'Attrezzatura per Ufficio.
• I controller Elo sono certificati TUV Bauart come componenti.
• Il controller 3000U ha superato i test di conformità sotto i limiti della Parte 15 Classe B della FCC con buoni margini.
• A seconda dell'applicazione, potrebbe essere necessario prestare particolare attenzione alla messa a terra e schermatura del sistema, e potrebbe essere necessario applicare bead di soppressione in ferrite.

Disegni
Piano di Montaggio

Vista Superiore

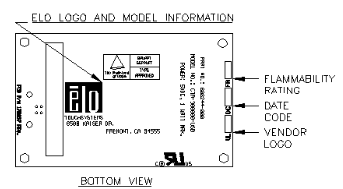

Vista Inferiore


Vista Laterale


Nota: I valori della vista laterale rappresentano dimensioni tipiche.
