Questo articolo dettaglia e spiega come funziona la tecnologia AccuTouch di Elo

Vedi le informazioni qui sotto per una spiegazione su come funziona la tecnologia AccuTouch.



Le Parti di un Touchscreen

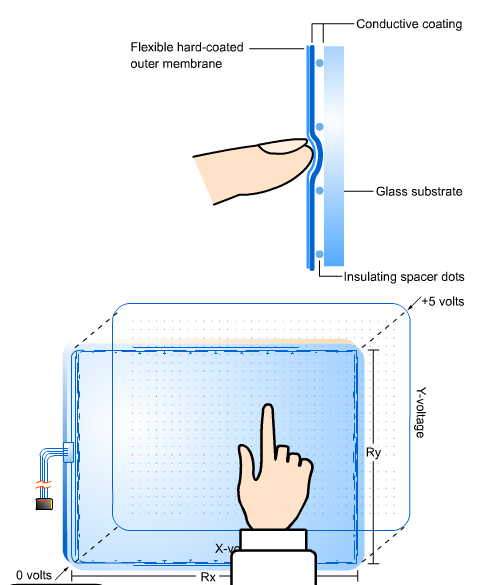

Il touchscreen resistivo a cinque fili AccuTouch utilizza un pannello di vetro con un rivestimento resistivo uniforme. Un foglio di poliestere spesso è rigidamente sospeso sopra un substrato di vetro, separato da piccoli punti isolanti trasparenti. Il foglio di copertura ha un rivestimento duro e resistente sul lato esterno e un rivestimento conduttivo sul lato interno.

Cosa Succede Durante un Toccare
Quando lo schermo viene toccato, spinge il rivestimento conduttivo sul foglio di copertura contro il rivestimento sul vetro, creando un contatto elettrico. Le tensioni prodotte sono la rappresentazione analogica della posizione toccata.

Come il Controller del Touchscreen Interpreta la Misurazione dello Schermo
Quando il controller è in attesa di un tocco, il strato resistivo del touchscreen è polarizzato a +5V tramite quattro linee di attuazione, e il foglio di copertura è messo a terra tramite un'alta resistenza. Quando il touchscreen non viene toccato, la tensione sul foglio di copertura è zero. Il livello di tensione del foglio di copertura è continuamente convertito dal convertitore analogico-digitale (ADC) e monitorato dal microprocessore sul controller.

Quando il touchscreen è toccato, il microprocessore rileva l'aumento della tensione del foglio di copertura e inizia a convertire le coordinate come segue:

A    Il microprocessore applica la tensione di attuazione X sul touchscreen applicando +5V ai pin H e X e mettendo a terra i pin Y e L. Una tensione analogica proporzionale alla posizione X (orizzontale) del tocco appare sul foglio di copertura al pin S del connettore del touchscreen. Questa tensione è digitalizzata dall'ADC e soggetta a un algoritmo di media, quindi memorizzata per la trasmissione all'host.
B    Successivamente, il microprocessore applica la tensione di attuazione Y sul touchscreen applicando +5V ai pin H e Y e mettendo a terra i pin X e L. Una tensione analogica proporzionale alla posizione Y (verticale del tocco) ora appare sul foglio di copertura al pin S del connettore del touchscreen. Questo segnale è convertito e elaborato come descritto precedentemente per la posizione X

Perché l'Algoritmo di Media è Importante
L'algoritmo di media riduce il rumore risultante dal rimbalzo del contatto durante il contatto con il touchscreen. I campioni successivi di X e Y vengono testati per determinare che i loro valori non differiscano di più di una certa gamma. Se uno o più campioni cadono al di fuori di questa gamma, i campioni vengono scartati e il processo viene riavviato. Questo prosegue fino a quando diversi campioni successivi di X (poi di Y) rientrano nella gamma. La media di questi valori è utilizzata come le coordinate X e Y rispettivamente.

Una volta ottenuti campioni X e Y indipendenti, le coppie di coordinate vengono campionate per eliminare gli effetti del rumore. Se un campione non rientra in un intervallo interno, tutte le coordinate X e Y vengono scartate e la sequenza indipendente X e Y viene riavviata. Una volta ottenute coordinate accettabili, viene determinata una coordinata media e comunicata al processore host.

Allineamento Video
I valori X e Y sono simili alle coordinate cartesiane, con X che aumenta da sinistra a destra e Y che aumenta dal basso verso l'alto. Queste coordinate assolute sono arbitrarie e non scalate, e varieranno leggermente da touchscreen a touchscreen. Il controller AccuTouch può essere calibrato per l'allineamento video. Questo allinea il sistema di coordinate del touchscreen con l'immagine del display, riordina ogni asse e scala le coordinate prima che vengano trasmesse al computer host.

Le Misurazioni degli Assi X e Y Provengono dal Vetro
La tecnologia AccuTouch a cinque fili utilizza il substrato di vetro inferiore per entrambe le misurazioni degli assi X e Y. Il foglio di copertura flessibile funge solo da sonda per la misurazione della tensione. Questo significa che il touchscreen continuerà a funzionare correttamente anche in presenza di non uniformità nel rivestimento conduttivo del foglio di copertura. Il risultato è un touchscreen preciso, durevole e affidabile che offre un funzionamento senza deragliamenti.
