Quest'articolo spiega come aggiornare il firmware del touchscreen ET6553L

Seguire i passi qui sotto per aggiornare il firmware dei touchscreen ET6553L:

Consultare lo strumento di aggiornamento e il file del firmware allegati

Questo documento descrive il processo per aggiornare il firmware del controller touch sull'ET6553L utilizzando lo strumento software eGalax, MP600674.

Al alcune unità possono mostrare linee interrotte quando si disegna o si trascina sullo schermo. Il problema può essere intermittente e difficile da riprodurre durante i test. Per risolvere, tutte le unità con firmware del controller di revisione più vecchia, versione 07_T1, devono essere aggiornate alla revisione attuale 09 o successiva.

 1.    Strumenti:

1.    PC con sistema operativo Windows (Windows 7/ Windows 10)

2.    Cavo USB di Tipo A a Tipo B

3.    File del Firmware del Controller Touch - E131176 S/W, FILE PCFG, CTR-8351XX, ET6553L.(PCFG0056_v09.82HM100)

4.    Strumento di caricamento firmware - MP600674 TEST TOOL, CONTROLLER TOUCH PCAP, CTR-8351XX, PER E555516 ET6553L (strumento software EGALAX)

5.    Chiavetta USB (opzionale)

2.     Procedura di aggiornamento:

1.    Posizionare la cartella MP600674 (strumento software EGALAX) sul computer di test

2.    Collegare il PC al monitor (via USB; il dispositivo deve essere alimentato)

3.     Aprire la cartella chiamata Test Tool_PCFG0056v09

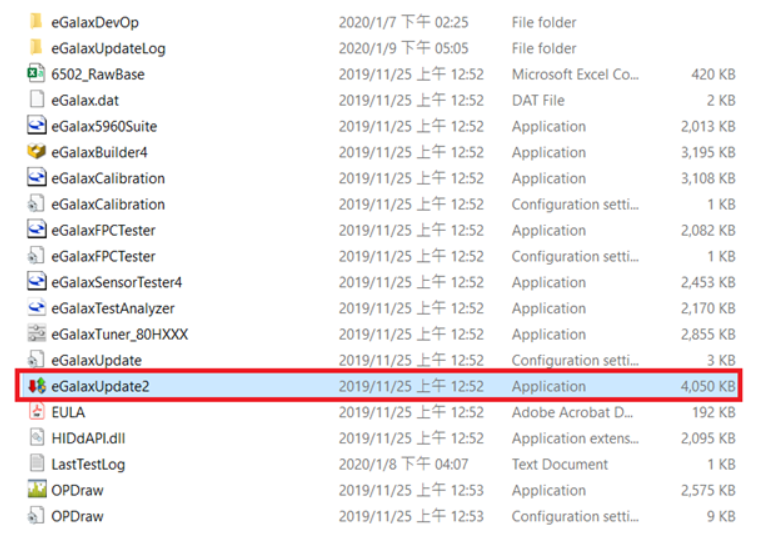

d. Fare doppio clic su "eGalaxUpdate2.exe" per avviare il Processo di Aggiornamento.

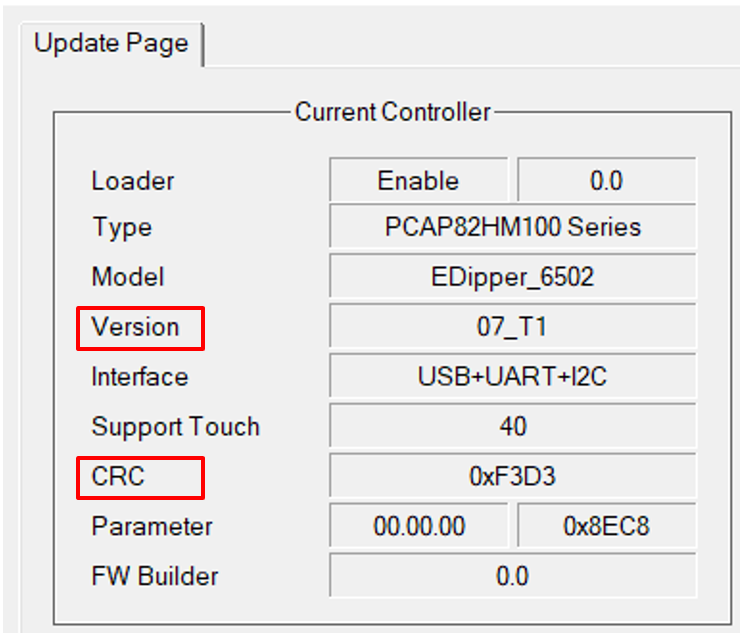

Verificare che la versione del controller sia 07_T1 e che il CRC sia 0xF3D3.


e. Verificare che la versione del controller sia 07_T1 e che il CRC sia 0xF3D3.

1.    Se sì procedere al passo successivo

2.    Se la versione è 09 e il CRC 05x59A7, il FW non ha bisogno di essere aggiornato. L'unità può essere restituita al confezionamento.

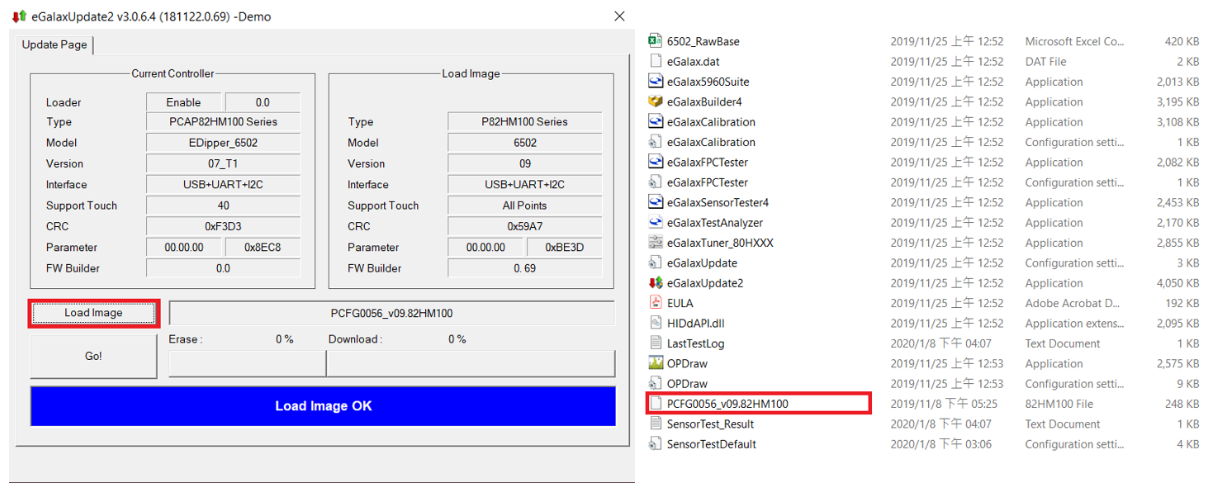

f. Cliccare su carica immagine, quindi selezionare il file del firmware PCFG0056_v09.82HM100. Verificare che l'immagine di caricamento sia OK.

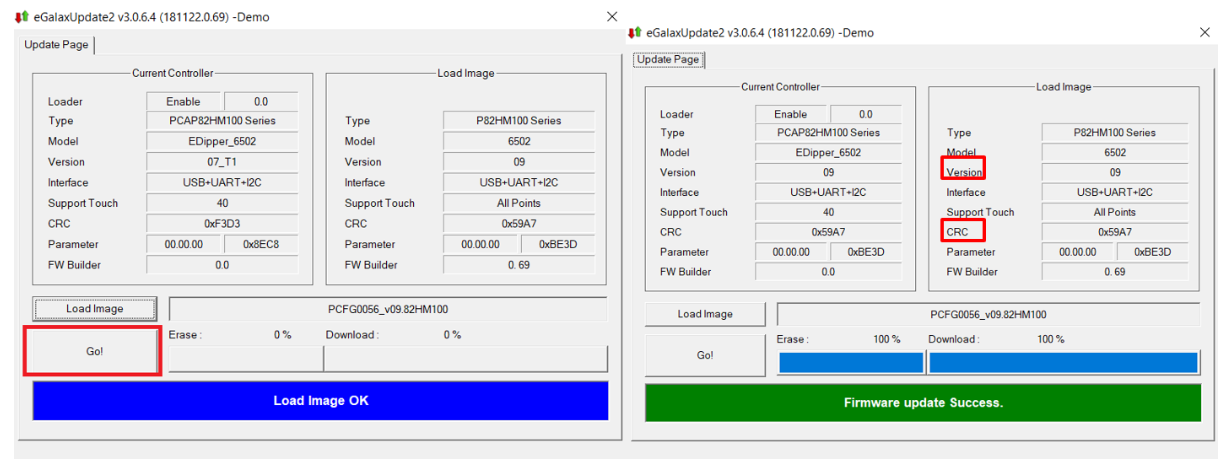

g. Cliccare su Go!

1.    Il programma visualizzerà una serie di schermi. Al termine, verificare quanto segue:

1.    Aggiornamento del firmware riuscito, Versione (09) e CRC (05x59A7)

2.    Se riusciti, chiudere il programma e continuare al passo H

3.    Se il caricamento non riesce, ripetere i passi E-G

h. Ciclo di accensione dell'unità e eseguire i test standard delle funzioni touch. Se superati, spegnere l'unità e ripacchettare.
