Questo articolo spiega come accedere al modulo WiFi/Bluetooth all'interno di un'unità EloPOS AIO.

Specifiche WiFi/Bluetooth

• Elo P/N: E576849
• Descrizione: Modulo WiFi/Bluetooth Intel AC-9260, 802.11ac, Bluetooth 5.0

Procedura

Segui i passaggi seguenti per accedere al modulo WiFi/Bluetooth sull'unità EloPOS:

1. Disconnetti l'alimentazione dall'unità EloPOS.

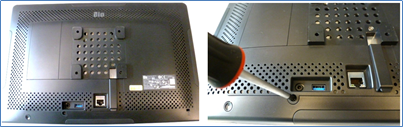

2. Posiziona l'unità con la faccia in giù su una superficie pulita e protettiva. Rimuovi la vite a croce dal pannello di accesso inferiore.

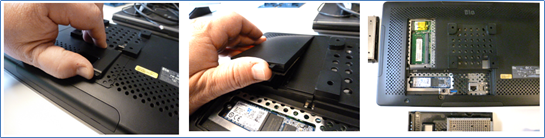

3. Rimuovi i pannelli di accesso inferiore e superiore per accedere ai componenti interni.

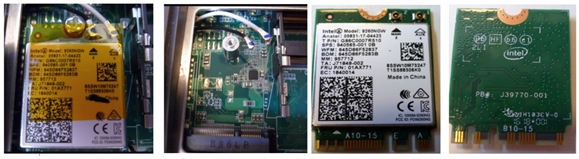

4. Rimuovi il nastro, scollega i cavi dell'antenna WiFi, quindi rimuovi la vite a croce che fissa il modulo WiFi/Bluetooth.



Nota

Fai attenzione quando scolleghi i cavi dell'antenna per evitare danni ai connettori o al modulo.
